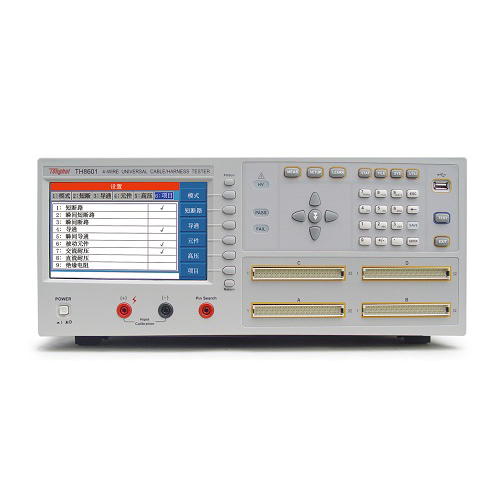

TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排 线品质及连接可靠性检验的多功能，自动化的线材综合参数测试系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。本系统采用先进的LCR数字采样及高速长寿命通道切换技术，大大提高了测试精度，速度以及使用寿命。采用高低压分离技术，大大的提高绝缘电阻的测试性能。丰富的接口设计，本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口，便于用户运用于自动化检测和自动化产线。

应用场合行业

■ 通讯和IT
  电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE、硬盘连接线、SATA硬盘连接线等
■ 汽车电子
  ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品、连接线、音视频连接线
■ 电子工业  排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座
■ 元器件  无源器件：电容、电感，电阻，二极管
■ 安规测试  多路耐压、绝缘

TH8601性能特点

• 参数	范围		详细指标
  测试脚位	TH8601		128Pin 测试脚位
  	TH8601A		64Pin 测试脚位
  测试信号源	正弦信号源：50Hz-300kHz,幅度、频率可编程电容元件测试1Vrms		频率：0.02%  1Vrms 电压10%
  	可编程直流信号源：5Vdc MAX		10%
  	可编程直流电流源：1-20mA		10%
  	可编程直流 高压源：1mA Max	5V-100V	10%±1个字
  		100Vdc-1500Vdc	5%±1个字
  	可编程交流 高压源：10mA Max	50V-100Vac	10%±1个字
  		100Vac-1000Vac	5%±1个字
  	通道板通断扫描信号源：5Vdc
  测试速度	瞬间断短路（128点）：10ms(样机标准)		指一次全部扫 描64NET O/S 的时间
  	测试速度基本值：100ms		可能指单个被 动元件的测量时间，或者一条电缆的总测量时间
  电容测量	范围：0.1pF-300pF  (样机10pFmin)		10%±3个字
  	范围：300pF-1000μF		5%±3个字
  电阻测试	10mohm-1Mohm		5%±1个字
  导通/瞬通	10mohm-50ohm		5%±1个字
  断短路	1kohm-50kohm		10%±1个字
  二极管测试	0-10V		10%±1个字
  绝缘电阻	1Mohm-100Mohm		5%±5个字
  	100Mohm-1000Mohm		10%±5个字
  直流漏电流	1μA-1000μA		5%±2个字
  交流漏电流	0.01mA-5mA		10%±5个字
