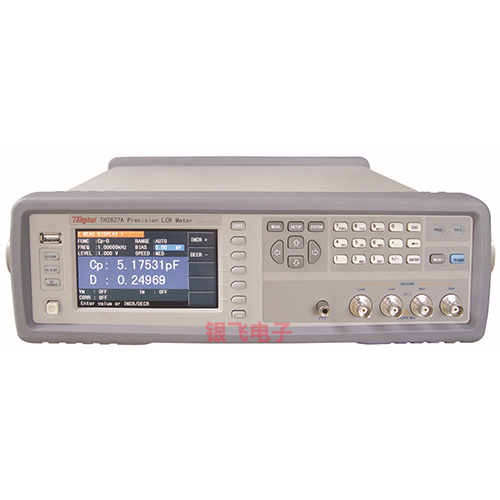

同惠TH2827A LCR数字电桥
性能特点： ■ 4.3寸TFT液晶显示 ■ 拥有中英文可选操作界面 ■ 高达300kHz的测试频率，10mHz分辨率 ■ 变压器参数测试功能 ■ 高达测试速度:13ms/次 ■ 拥有电压或电流的自动电平调整（ALC）功能 ■ 拥有V、I测试信号电平监视功能 ■ 内部自带直流偏置源 ■ 可外接大电流直流偏置源 ■ 201点列表扫描测试功能 ■ 30、50、100可选内阻 ■ 内建比较器，10档分选和计数功能 ■ 内部文件存储和外部U盘文件保存 ■ 测量数据可直接保存到U盘 ■ RS232C、 USB 、LAN、H......
产品描述
性能特点：
■ 4.3寸TFT液晶显示
■ 拥有中英文可选操作界面
■ 高达300kHz的测试频率，10mHz分辨率
■ 变压器参数测试功能
■ 高达测试速度:13ms/次
■ 拥有电压或电流的自动电平调整（ALC）功能
■ 拥有V、I测试信号电平监视功能
■ 内部自带直流偏置源
■ 可外接大电流直流偏置源
■ 201点列表扫描测试功能
■ 30Ω、50Ω、100Ω可选内阻
■ 内建比较器，10档分选和计数功能
■ 内部文件存储和外部U盘文件保存
■ 测量数据可直接保存到U盘
■ RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口
简要介绍：
■ TH2827A是具有多种功能和更高测试频率的新型LCR数字电桥，体积小，紧凑便携，便于上架使用。本系列仪器基本精度为0.05%，测试频率高达300kHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便简洁。集成了变压器测试功能,提高了测试效率。仪器提供了丰富的接口，能满足自动分选测试，数据传输和保存的各种要求。
技术参数：
中文说明书补充：目前标配TH2827的平衡测试功能不具备，请关注。文章来源于TongHui 同惠
技术参数：
| 显示器 | 480×RGB×272 4.3寸TFT LCD显示器 | ||||
| 测试信号频率 | TH2827A | 20Hz—300kHz | |||
| 很小分辨率 | 10mHz，4位频率输入 | ||||
| 准确度 | 0.01% | ||||
| AC 电平 | 测试信号电压范围 | 5mV—2Vrms | |||
| 电压很小分辨率 | 100μV，3位输入 | ||||
| 准确度 | ALC ON | 10% x设定电压 + 2mV | |||
| ALC OFF | 6% x设定电压 + 2mV | ||||
| 测试信号电流范围 | 100μA—20mA | ||||
| 电流很小分辨率 | 1μA，3位输入 | ||||
| 准确度 | ALC ON | 10% x设定电流 + 20μA | |||
| ALC OFF | 6% x设定电压 + 20μA | ||||
| DC偏置电压源 | 电压 / 电流范围 | 0V— ±5V / 0mA—±50mA | |||
| 分辨率 | 0.5mV / 5μA | ||||
| 电压准确度 | 1% x设定电压 + 5mV | ||||
| ISO ON | 用于电感、变压器加偏置测试 | ||||
| AC源内阻 | ISO ON | 100Ω | |||
| ISO OFF | 30Ω、50Ω、100Ω可选 | ||||
| DCR源内阻 | 30Ω、50Ω、100Ω可选 | ||||
| LCR测试参数 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | ||||
| 测试页面参数显示 | 一组主、副参数；201点列表扫描 | ||||
| 变压器测试参数 | DCR1(初级，2端), DCR2（次级，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次级电容) | ||||
| 基本测量准确度 | LCR测试参数 | 0.05% | |||
| N | 0.1% | ||||
| 校准条件 | 预热时间：≥30分钟；环境温度：23±5ºC； 信号电压：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m | ||||
| 测量时间(≥10 kHz) | 快速: 13 ms /次 中速: 67 ms/次慢速: 187 ms/次另加显示字符刷新时间 | ||||
| LCR参数显示范围 | | Z | , R , X，DCR | 0.00001Ω — 99.9999MΩ | |||
| |Y|,G,B | 0.00001μs — 99.9999s | ||||
| C | 0.00001pF — 9.99999F | ||||
| L | 0.00001μH — 99.9999kH | ||||
| D | 0.00001 — 9.99999 | ||||
| Q | 0.00001 — 99999.9 | ||||
| θ(DEG) | -179.999º — 179.999º | ||||
| θ(RAD) | -3.14159 — 3.14159 | ||||
| Δ% | -999.999% — 999.999% | ||||
| 等效电路 | 串联, 并联 | ||||
| 量程方式 | 自动, 保持 | ||||
| 触发方式 | 内部, 手动, 外部, 总线 | ||||
| 平均次数 | 1－256 | ||||
| 校准功能 | 开路, 短路全频、点频校准，负载校准 | ||||
| 数学运算 | 直读, ΔABS, Δ% | ||||
| 延时时间设定 | 0 -- 999, 很小分辨率100us | ||||
| 比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||||
| 档计数功能 | |||||
| PASS、FAIL前面板LED显示 | |||||
| 列表扫描 | ·201点列表扫描·可对频率、AC电压/电流、内/外 DC偏置电压/电流进行扫描测试·每扫描点可单独分选 | ||||
| 内部非易失性存储器 | 40组LCRZ仪器设定文件 | ||||
| 外部USB存储器 | GIF图像LCRZ仪器设定文件测试数据USB存储器直接存储 | ||||
| 接口 | I/O接口 | HANDLER，从仪器后面板输出 | |||
| 串行通讯接口 | USB、RS232C | ||||
| 并行通讯接口 | GPIB接口（选件） | ||||
| 网络接口 | LAN | ||||
| 存储器接口 | USB HOST（前面板） | ||||
| 偏置电流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置电流较大可达120A。 | ||||
| 选件。DCI与GPIB 只能2者选1 | |||||
| 通用技术参数 | |||||
| 工作温度, 湿度 | 0℃－40℃, ≤ 90%RH | ||||
| 电源要求 | 电压 | 99V－121V， 198V－242V AC | |||
| 频率 | 47Hz－63Hz | ||||
| 功耗 | 较大80VA | ||||
| 体积(W×H×D) | 280 mm × 88 mm × 370 mm (无护套) 369 mm × 108 mm × 408 mm (带护套) | ||||
| 重量 | 约5kg | ||||
