2020款高精度瞄点式亮度计MAVO-SPOT 2 USB
一： MAVO-SPOT 2 USB 产品介绍 MAVO-SPOT 2 是一种测量角度为 1的高精度测量仪器。 使用该仪器可以在 1 米到无穷远的距离处进行亮度测量。 MAVO-SPOT 2 具有 15视场的镜面反射光学系统，在中心有一个清晰标记的 1测量圆和一个聚焦机制。 作为附件提供的特写镜头使测量距离缩短到 34 厘米成为可能。 在接触测量附件的帮助下，可以直接在显示器上测量亮度。 对光敏传感器进行颜色校正，即其光谱灵敏度与日光下人眼 V（）光谱亮度效率相匹配。 亮度计的分类在......
产品描述

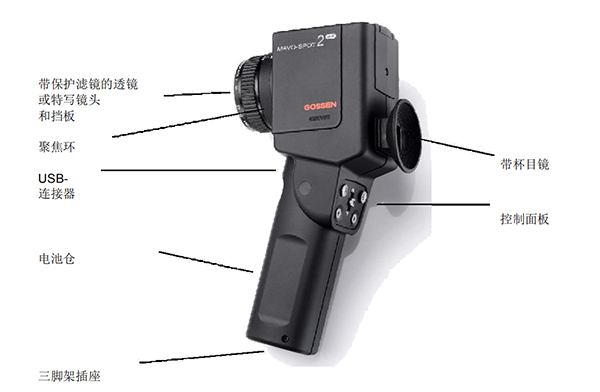

一：MAVO-SPOT 2 USB产品介绍
MAVO-SPOT 2 是一种测量角度为 1°的高精度测量仪器。 使用该仪器可以在 1 米到无穷远的距离处进行亮度测量。 MAVO-SPOT 2 具有 15°视场的镜面反射光学系统，在中心有一个清晰标记的 1°测量圆和一个聚焦机制。
作为附件提供的特写镜头使测量距离缩短到 34 厘米成为可能。 在接触测量附件的帮助下，可以直接在显示器上测量亮度。
对光敏传感器进行颜色校正，即其光谱灵敏度与日光下人眼 V（λ）光谱亮度效率相匹配。 亮度计的分类在 DIN 5032 第 7 部分，和 DIN EN 13032 附录 B 中规定，MAVO-SPOT 2 符合这些 B 类要求标准。 该仪器配备了一个多达1000 个存储位置的测量值存储模块，可以直接通过键盘和显示器读取和处理，也可以通过所包含的标准软件和集成的 USB 端口读取和处理。
二：MAVO-SPOT 2 USB适用范围广
01、 在考虑环境光的情况下，例如，根据 DIN 6868-57 和 IEC 61223-2-5（2003 年 11 月 20 日的质量保证指南）在医疗技术领域中的批准和一致性测试
02、街道，隧道和机场照明
03、体育设施照明
04、工作站对比度测量(ASR)
05、博物馆及公共建筑照明
06、投影屏（照明均匀性检验）
警告:
01、不要将仪器指向太阳进行测量。
01、不要将仪器指向太阳进行测量。
02、可能会导致眼睛受损，也可能会损坏光传感器。
三：MAVO-SPOT 2 USB使用前检查
01、插入电池后，微型计算机执行自检。 在此测试期间，显示面板中包含的所有内容都会出现在显示器上。 按任意键即可中止显示测试。
02、电池指示器，MAVO-SPOT 2 需要两个 1.5 V AA 电池（碱锰电池）。 容量显示指示当前电池电量水平。 更换电池时，测量值会
02、电池指示器，MAVO-SPOT 2 需要两个 1.5 V AA 电池（碱锰电池）。 容量显示指示当前电池电量水平。 更换电池时，测量值会
03、保护滤镜，将附带的保护滤镜或特写镜头之一或接触测量附件（可选附件）拧到 MAVO-SPOT 2的镜头上。必须始终使用保护滤镜，特写镜头或接触测量附件（可选附件）。
04、更改 Mavo-Spot2 的默认设置。 设置是通过电池架下方电池盒内侧的 DIP 开关来选择。默认设置可以根据需要在任何组合中进行更改。Stand. - Comp. DIP 开关。标准或简洁操作模式的选择操作模式可用 Stand. - Comp. DIP 开关由标准转换为简洁模式。 您可以在简洁模式下执行测量并保存测量值-计算和校正值功能(Corr)被禁用； 尽管如此，仍将考虑可编程的校正值cd/m²-fL DIP 开关-选择测量单位: cd/m²或 fL可通过 cd/m²-fL DIP 开关选择所需的计量单位，即坎德拉/平方米或英尺朗伯。
05、Linear - Page DIP 开关 – 可选择 1000 个单独存储位置或分组细分 ，您可以选择 1000 个连续的存储测量值，也可以选择用 Linear - Page DIP 开关将每组 100 个测量值细分为 10 组。这几页被确定为 P-01 至 P-10。当切换存储器位置显示模式时，自动删除存储器内容。
四：MAVO-SPOT 2 USB测量操作技巧
MAVO-SPOT 2 可通过按任意键打开。测量仪器激活，显示面板点亮。很后一次的测量值出现在显示器（显示存储器）上。如果 MAVO-SPOT 2 上的任何按键在 30 秒内均未操作，仪器将自动关闭，即显示为空，但测量值和单个设置将存储到存储器中。
01、测量，按键 选择 Lumi 功能。通过 MAVO-SPOT 2 上的目镜观察，并用透镜上的聚焦旋钮对测量区域进行精确聚焦。 现在将反射到取景器中的测量圆对准要测量的点。 该点应均匀照明，并且相对于测量圆应尽可能大。按下 按键，读取测量值。
02、 超量程/低量程显示，如果超出量程，显示屏上会出现“----”。如果低于量程，显示屏上会出现“0.00”。
03、 参考量测量，您可以用 MAVO-SPOT 2 对比两个测量值。按下 键以选择 Lumi 功能。
a） 按第 4.2 节所述获取测量值 A； 测量值 A 用作下列函数的参考值。
b） 按 键以选择 A/B，%A 或 A-B 功能。
c )现在将测量圆对准第二个点。
d )按下 键； 相应函数的计算值出现在显示器的上部。获取测量值后，按下 按键即可显示计算值
04、 A/B 比率，例如，该功能用于工作站上的对比度测量和亮度分布。两个测量值中的较大值总是用作被除数； 即如果测量值 B 大于测量值 A，则两个测量值之比计算为 B÷A。
05、百分比偏差%A，该功能用于测试监视器屏幕均匀性（屏幕角点与屏幕中间参考值的百分比偏差）。 根据各自的结果，必须遵守减号（-）等等。
06、 差额 A-B，您可以直接从显示器中读取参考值 A 和第二个测量值(B)之间的差值。 例如，该功能用于检测制造中的偏差。 根据各自的结果，必须遵守减号（-）。
a） 您可以使用 MFK 在测量值 A 和 B 之间来回切换。
b） 天花板，墙壁和地板的反射率可以使用 MAVO-SPOT 2 结合反射标准件（可选配件 reflection standard）进行测量。因此，用反射或光泽面板进行的估计值可被消除。
c） 通过按下 按键，对照反射标准测量参考值，以确定反射率。
d） 用按键 执行的进一步测量在显示器的上部以百分比的形式指示偏差。
07、设定校准系数，可以向 MAVO-SPOT 2 输入多达两个不同的校正因子。
a） 作为默认值，Corr1 设置为因子 1.000（无校正），Corr2 设置为因子 3.142（使用 GOSSEN 反射标准的照度测量，可选附件）。按 键选择 Corr 功能。
b）使用 MFK 选择所需的校正因子（在显示器顶部可见）。
c）在设置因子的同时，显示器中显示的任何测量值都进行相应的调整（在显示器底部可见）。
d）你可以用 按键在校正因子 1 和 2 之间来回切换。
08、使用 Corr2 功能（系数 3.142）和 GOSSEN 反射标准件（可选附件 reflection standard），您可以使用MAVO-SPOT 2 间接测量照度（Lux 或烛光英尺）。
a） 测量单位在执行测量时在显示器处切换为照度（lx 或 fc）。
b） 因子 3.142 是理想的反射漫射器的照度(E)和亮度(L)之间的关系E=π*L
c） 对于反射率小于 100%的真实漫射器（像 GOSSEN 反射标准件 reflection standard），必须将 Corr2 调整到实际值。 使用与标准校准协议一起提供的特定值。直到清除整个内存时，才能永久更改 Corr 因子。 此措施是为了防止内存中具有不同校正因子的测量结果的混淆。
d）通过按下 键将单个因子保存到校正存储器中。
e） 校正系数现在应用于显示器上显示的所有测量值，这些值也可以保存到存储器中。
f）Corr 符号出现在显示面板的右上角，表示已编程的校正系数。
09、 永久保存 Corr 校正因子的更改，首先清除内存
a）用应用的校正因子进行读数
b）通过同时按 和 键将校正值重置为出厂默认值。
10、存储功能，除了显存外，MAVO-SPOT 2 还配备了具有 1000 个存储位置的测量值存储器。 此功能允许您在现场执行测量，并在稍后的时间读出它们。 当仪器关闭或更换电池时，存储值将被保留。
a） 保存测量值（基本功能）按键 选择 Mem 功能。
b） 数值进行测量。
c）通过按键将显示的值保存到内存中。 STO（stored 已存储）会短暂出现在存储器位置显示器上。 除了存储值外，还显示存储器位置的编号。 每个附加的存储值被保存到下一个连续的存储器位置，并被分配下一个连续的位置序号。 当测量值存储器已满时，显示器显示 FULL。单个测量值不能保存两次。
11、编辑测量值（Mem-Edit）存储的测量值可以用 Mem 功能覆盖。
a） 用 MFK 选择要编辑的内存位置。
b）按下 键以冻结内存位置。“Edit 编辑”，所选的内存位置将显示在显示器中，表明您准备覆盖当前的存储单元
c）获取第 4.2 节所述的新测量值。
d） 通过按键 将显示的值保存到内存中。
e） 存储器位置显示跳至上次存储的测量值。
12、 用校正系数保存值，如果在 MAVO-SPOT 2 中设置了校正因子（另请参见第 17 页），则自动显示相应的显示。 现在，您可以通过 按键在校正因子 Corr1 和 Corr2 之间来回切换。Corr2(3.142 的系数）被永久地编程到仪器中-您可以通过 按键随时切换到使用GOSSEN 反射标准件（可选配件）的照度测量。
13、读出测量值，使用 Mem 功能，您可以在 MFK 的帮助下滚动测量值存储器。 每个相应的存储值与存储器位置号一起显示。 按键按住的时间越长，滚动速度就变得越快。
14、 清除存储器测量值存储器可通过 Mem 功能清除。同时按住 和 键至少 2 秒，即可清除整个测量值存储器。 CLR 出现在显示器上，以确认内存已被清除。“------”再次出现在内存位置显示器上。
15、 保存测量值(分组)测量值也可以保存为 10 组，每组 100 个测量值存储位置。 可通过将电池仓上的“Linear - Page” DIP 开关设置为“Page”来实现此功能。
按 键选择 Mem 功能。 很后使用的组将出现在显示器上。
a） 可同时按 和 键访问组选择。
b） 很后使用的存储组和选定 SEL 和 Page 将出现在显示屏上。
c） 用 MFK 选择您的测量值所要保存到的组(P-01 到 P-10)。
d） 可同时按 和 键退出组选择。
e）如上所述方法使用其它存储器功能。
f） 保存到组中的测量值只能单个删除。
五：MAVO-SPOT 2 USB技术参数
类型：带单反光学和取景器显示的亮度计用于测量光源和表面亮度
测量角度： 1° 视场 15°对角线
分类：符合 DIN 5032 第 7 部分 B 级和 DIN EN 13032 附录 B，CIE 69
光学系统：77 mm/f/1.8，耀斑系数 f2<2%，
光学系统：77 mm/f/1.8，耀斑系数 f2<2%，
聚焦距离：1 米到无穷远，可选配件:小至 34 厘米，带特写镜头
光接收器：硅光电池的 V（λ）过滤器 - f1<3%
测试单位：cd/m²或 fl（可切换）
测量范围：0.01 cd/m2至 99,990 cd/m2，0.01fL 至 30000fL，自动量程选择
测量模式：亮度 cd/m²或 fL亮度比 A/B，偏差%A，差 A-B，2 个独立可选的校正因子 CORR，存储功能 MEM照度（以 GOSSEN 反射标准件为目标，为可选配件）
测量值存储器：很多 1000 个单独值或 10 个组，每个组包含 100 个单独值（可切换）
显示：带背光式液晶显示器的取景器，测量值显示具有 4 位精度
控件：使用方便，配有 4 个按键和 1 个滑动开关，在电池仓上有 DIP 开关
供电电源：两个 1.5 V 电池（IEC LR6，AA 型）
使用寿命：大约 5000 次测量（用碱性电池）
电池指示器：多段
外部电源：在 PC 模式下工作时，电源由 USB 主机提供
接口：USB 2.0（与 USB 1.1 兼容）工作温度 0°C 至 50°C（EN 61010-1）贮存温度 -20°C 至+70°C脚架安装 1/4“三脚架插座尺寸 190 x 90 x 57 毫米重量 大约 400 g（无电池）

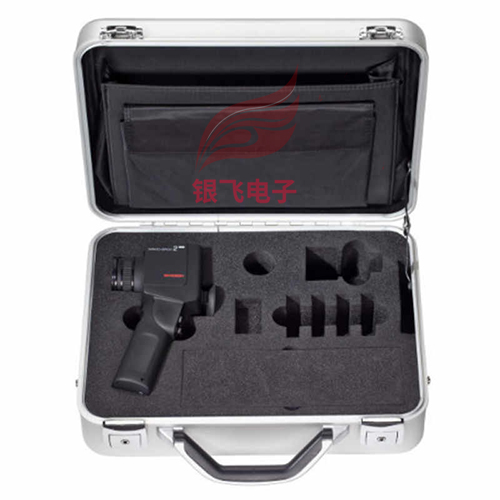

标准配件：铝制保护箱
标准配件：铝制保护箱
六：MAVO-SPOT 2 USB特性和规格
特性：（CIE 69，DIN 5032，EN 13032）*DIN 5032 B 级 MAVO-SPOT 2 USB 容许偏差
V（λ）匹配： - f1’ 6% ≤3.0% 来自周围场的影响 - f2（ u） 2% ≤1.5%
线性误差： f3 2% ≤1.5%
温度系数： α0，α25 1%/K ≤0.5%/K
偏振：f8 2% ≤0.8% * CIE 69
