FLIR T1040/T1050sc手持式红外热像仪
FLIR T1K（T1040） 在温度范围内有很好的体验以及像素分辨率高达310万的镜头（UltraMax），采用自定义设置以方便您的任何需求使用，是让您的工作更加预约简单的工具。 FLIR T1K融合了FLIR50多年以来的红外技术为一体，只为生成高清清楚的图像、测得精确的温度和灵活度。 FLIR T1050sc 让您能以很高120 Hz捕获无损高清热辐射图片，随后可在FLIR ResearchIR Max或MathWorks MATLAB中查看、获取、分析和分享。FLIR T1040和T1050sc是T1K系列中的高级型号，两款产品大部分参数相同......
产品描述
FLIR T1K（T1040）在温度范围内有很好的体验以及像素分辨率高达310万的镜头（UltraMax®），采用自定义设置以方便您的任何需求使用，是让您的工作更加预约简单的工具。FLIR T1K融合了FLIR50多年以来的红外技术为一体，只为生成高清清楚的图像、测得精确的温度和灵活度。FLIR T1050sc让您能以很高120 Hz捕获无损高清热辐射图片，随后可在FLIR ResearchIR Max或MathWorks MATLAB中查看、获取、分析和分享。FLIR T1040和T1050sc是T1K系列中的高级型号，两款产品大部分参数相同，T1040主要面向工业用户，而T1050sc带有sc套件，主要面向科研用户。
技术参考
成像与光学
测量与分析
用户界面
电源
环境与认证
常规
深圳银飞电子有售FLIR T1040/T1050sc手持式红外热像仪，文章来源于FLIR
●出众的性能：1024 x 768 高分辨率探测器，热灵敏度 ＜20 mK，新一代FLIR OSX高清可更换镜头
●灵活性强，便于使用：优秀的人体工学模型，4个可编程按钮，便于携带和使用
●高速数据传输：借助HSI套件（T1050sc），可获得120Hz的全分辨率辐射数据
●灵活性强，便于使用：优秀的人体工学模型，4个可编程按钮，便于携带和使用
●高速数据传输：借助HSI套件（T1050sc），可获得120Hz的全分辨率辐射数据
FLIR T1040/T1050sc特点
●FPA 非制冷式红外探测器
●分辨率：1024 x 768 像素
●波长范围：7.5 – 14µm
●像元间距：17µm
●NETD：＜ 20mK @ 30℃
●测温范围：-40℃ ~ +2000℃
●精度：±1℃或±1%(有限范围)
●测量工具：10点 + 10区域
●自动或手动对焦
●1 – 8x 数字变焦
●电子取景器
●4.3英寸800 x 480像素触摸屏
●5MP可见光相机，带LED灯
●可拆卸SDHC卡
●无线：WiFi，蓝牙
●USB 2.0接口，Micro-USB
●视频接口：DVI，HDMI Type-C
●尺寸：167.2 × 204.5 × 188.3 mm
●重量：约 1.9Kg
●使用环境温度：–15 ~ +50°C

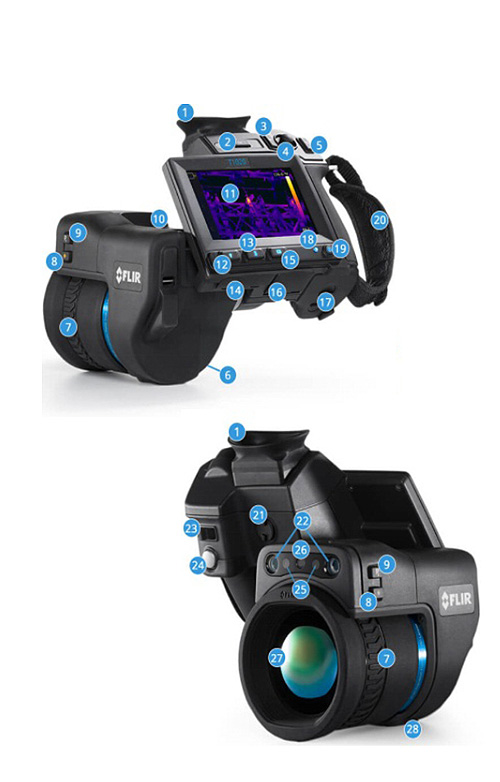

1，带眼杯的取景器；2， LCD 监测器/取景器；3， 可编程的按钮；4，带按钮功能的操纵杆；5，后退按钮；6，镜头释放按钮；7，调焦环；8，激光指示器激活；9，可编程的按钮；10， 120°旋转光学元件；11，4.3"LCD 触摸屏；12， 热像仪灯按钮；13，自动/手动图像控制按钮；14， 存储卡/USB 连接器盖；15，图像存档按钮；16，HDMI/电源电缆护套；17，电池盖；18，电源指示灯；19，开/关按钮；20，手带；21，折光校正旋钮；22，LED 灯；23，数字变焦按钮；24，自动对焦/图像保存按钮；25，可见光数字摄像系统；26，激光指示器；27，FLIR OSX 精密高清红外光学元件；28，三脚架支座
FLIR T1040 和 T1050sc的主要区别在于是否配置了 HSI 套件，以及配套软件的不同。
FLIR T1K 系列可以选配的镜头及其光学参数：
FLIR T1040 和 T1050sc的主要区别在于是否配置了 HSI 套件，以及配套软件的不同。
| 参数/型号 | T1040 | T1050sc |
|---|---|---|
| 全分辨率帧频 | 30Hz | 120Hz |
| 数据传输 | USB 2.0 | USB 3.0 |
| 配套软件 |
FLIR Tools FLIR Thermal Studio |
FLIR ResearchIR MAX FLIR Research Studio |
| 参数/镜头 | 7° | 12° | 28°（标配） | 45° |
|---|---|---|---|---|
| 焦距 | 142 mm | 83.4 mm | 36 mm | 21.2 mm |
| 光圈值/F | F/1.2 | F/1.2 | F/1.15 | F/1.1 |
| FOV | 7° × 5.3° | 12° × 9° | 28° × 21° | 45° × 34° |
| IFOV | 0.12 mrad | 0.20 mrad | 0.47 mrad | 0.80 mrad |
| 很近对焦距离 | 3.0 m | 1.3 m | 0.4 m | 0.2 m |
FLIR T1040具体参数
T1040：技术参考
| 红外分辨率 | 1024x768像素 |
| 探测器像素间距 | 17um |
| 波长范围 | 7.5 - 14µm |
| 探测器类型 | 焦平面阵列（FPA），非制冷型微测辐射热计 |
| 热像仪光圈数 | f/1.15 |
| 光圈数 | 1.15 |
| 热灵敏度(NETD) | <20 mk @ 30°C86F |
| 热灵敏度/NETD | +30°C时时< 20 mk |
| 热灵敏度 | +30C时<20 mk |
| 显示帧频 | 30 Hz，全窗口，热像仪中；120 Hz，全窗口，HSI连接至电脑；240 Hz，½窗口，带HSI |
| 调焦 | 单次拍摄或手动 |
| 4.3"显示屏 | 800x480像素 |
| FLIR Screen-EST 模式 | Yes |
| UltraMax (超级放大)功能 | 支持 |
| 波长范围 | 7.5 - 14 碌m |
| 草图 | 在热图像/数码图像上绘图或添加预定义标记 带有报告生成功能的单独PC软件 |
| 多波段动态成像(MSX) | 带有细节增强显示的热图像 |
| 非辐射红外视频 | 以H.264格式存储至记忆卡 |
| 非辐射红外视频流 | 使用Wi-Fi传输H.264视频 使用USB传输H.264视频 |
| 非辐射红外视频录制 | 以H.264格式存储至记忆卡 |
| 辐射红外视频 | 实时红外视频录制（RTRR）并保存至存储卡 |
| 辐射红外视频流 | 通过USB接口实时传输红外视频流（RTRS） |
| 辐射红外视频录制 | 实时红外视频录制（RTRR）并保存至存储卡 |
| 光圈数 | 1.2 |
| 红外分辨率 | 1024 × 768；采用UltraMax，高达310万像素 |
| 红外图像 | 全彩色红外图像 |
| 画中画 | 可见光图像上设有可调节和可移动的红外区域 |
| 激光 | 由专用按钮激活 |
| 激光对准 | 位置自动显示在红外图像上 |
| 焦距 | 83.4 mm |
| 镜头识别 | 自动 |
| 可见光视频流 | 使用Wi-Fi传输H.264视频 使用USB传输H264视频 |
| 可见光视频录制 | 以H.264格式存储至记忆卡 |
| 可见光图像 | 全彩色可见光图像 |
| 空间分辨率 (IFOV) | 0.20 mrad |
| 内置数码相机 | 500万像素，带LED灯 |
| 取景器 | 内置800x480像素 |
| 热灵敏度/NETD | +30°C时< 20 mk |
| 热像仪尺寸，不含镜头 (长xx高) | 167.2 mmx204.5 mmx188.3 mm |
| 热像仪软件升级 | 使用 USB 线或 SD 卡 |
| 视场角 | 12°x 9° |
| 视频灯 | 内置LED灯 |
| 手动图像调节 | 基于线温分布图;可调节电平/跨度/很大值/很小值 |
| 数码相机 | 视场角根据红外镜头调节 |
| 数宁变焦 | 1-8倍连续变售 |
| 数宁图像增强 | 自适应数字噪点降低 |
| 探测器类型 | 焦平面阵列 (FPA)，非制冷型微测辐射热计 |
| 探测器像素间距 | 17 µm |
| 调焦 | 单次拍摄或手动 |
| 调色板 | 铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色 |
| 图库 | 在热像仪上查看缩略图/整张图像 编辑测量值/调色板/图像模式 |
| 图像描述 | 添加简短说明 (存储于JPEG exif标签中) |
| 图像模式 | 热图像、MSX热图像、画中画、数码相机 |
| 图像频率 | 30 Hz |
| 显示屏类型 | 电容式触摸屏 |
| 支持UltraMax | 支持 |
| 自动定向 | 自动切换为横立或坚立模式 |
| 自动图像调节 | 标准，或基于图像内容的直方图 |
| 很小红外焦距 | 1.3 m |
| 很小红外-可见光对齐距离 | 1.3 m |
| 很小焦距 | 1.3 m |
| Screen-EST 模式下的采样平均值 | Recommended temperature range: 30 to 45°C (86 to 113°F) in stable room temperature |
| Screen-EST 模式下的精度[漂移 | Accuracy (drift):+0.3°C (+0.5F） |
| 参考温度 | 使用温差手动设置 |
| 测量功能报警 | 针对选定测量功能执行的声音/可视报警过高/过低) |
| 测量校正 | 发射率，反射温度，相对湿度，大气温度，目标距离，外部红外窗口补偿 |
| 测量预设 | 无测量，中心点，热点，冷点，用户预设值1，用户预设值2 |
| 测温范围 | -40°C至2000C |
| 大气传递校正 | 自动，基于距离、大气温度及相对湿度的输入值 |
| 点温仪 | 10 |
| 对象温度范围精度 | 在25°C常温下，测温范围介于5°C至150°C之间，精度为+1C或读数的+1%，在25C常温下，测量范围高至2000°时，精度为+2°C或读数的+2% |
| 发射率校正 | 0.01至1.0，或从辐射率表的材料清单中选择 |
| 反射表观温度校正 | 自动，基于反射温度的输入值 |
| 光学器件传输校正 | 自动，基于内部传感器发出的信号 |
| 区域测温 | 5+5个区域 (输入框或圆圈) ，含很大值/很小值/平均值 |
| 热灵敏度 | +30°C时<0.02°C |
| 设置命令 | 定义用户预设值，保存选项，可编程按钮，预设值选项，热像仪设置，Wi-Fi，GPS指南针，蓝牙，语言，时间&单位，热像仪信息 |
| 外部光学镜头与视窗校正 | 自动，基于视窗透射率和温度的输入值 |
| 温差计算 | 各温度测量值与参考温度之间的温度差 |
| 线温分布图 | 1条线温分布图，含很高/很低温度值 |
| 颜色报警(等温线) | 高于/低于/温度区间 |
| 用户预设 | 用户可选择和组合任何数量的测温点输入框/圆圈/线温分布图/三角形进行测量 |
| 语言 | 阿拉伯语、捷克语、丹麦语、荷兰语、英语、芬兰语、法语、德语、希腊语、匈牙利语、意大利语、日语、韩语、挪威语、波兰语、葡萄牙语、俄语、简体中文、瑞典语、繁体中文、土耳其语 |
| 触摸屏 | 支持 |
| 声音 | 60秒（通过蓝牙），与图像一同存储 |
| 文本 | 添加表格，选择预定义模板 |
| 显示屏 | 内置触摸屏，4.3英寸宽屏液晶显示器，800×480像素 |
| 充电时间 | 2.5小时充满电量的90%，由LED灯指示充电状态 |
| 充电温度 | 0°C至45°C，韩国市场除外: 10°C至45°C |
| 充电系统 | 直充 (交流适配器或12V车载充电器) 或双座充电器 |
| 电池工作时间 | 25°C以及一般用途时>2.5小时 |
| 电池类型 | 可充电钾离子电池 |
| 电源管理 | 具有自动关机功能，可由用户设置5分钟自动关机，20分钟自动关机和不自动关机 |
| 外接电源管理 | 90-260V交流适配器，50/60Hz或12V车载供电 (带有标准插头的电缆，可选配) |
| 安全性 | EN/UL/CSA/PSE 60950-1 |
| 存储温度范围 | –40至+70°C |
| 电磁兼容性(EMC) | ETSIEN 301 489-1 (无线电) ETSIEN 301 489-17 EN 61000-6-2 (抗干扰) EN 61000-6-3 (抗辐射) FCC 47CFR第15部分B类(抗辑射) ICES-003 |
| 封装 | IP 54 (IEC 60529) |
| 工作温度范围 | 15°C至50°C |
| 激光分类 | 类别2 |
| 激光类型 | 半导体AlGaInP二极管激光，1 mW， 635 nm（红色） |
| 抗振动 | 2 g（IEC 60068-2-6） |
| 抗撞击 | 25 g（IEC 60068-2-29） |
| 人体工程学 | 取景器和120°旋转式聚光装置使您能够在保持舒服位置的情况下将热像仪指向多个方向 |
| 三脚架安装 | UNC ¼"-20 |
| 湿度(工作及存放) | IEC 60068-2-30/24小时，95%相对湿度，25–40°C/2次循环 |
| 无线电频谱 | ETSI EN 300 328 FCC Part 15.247 RSS-247 Issue 2 |
| 标配 | 红外热像仪（含镜头），电池（2块），电池充电器，HDMI-HDMI电缆，硬质运输箱，大眼罩，镜头盖，颈部挂绳，电源（包含多个插头），USB线缆，标准A至Micro-B，标定证书，FLIR Tools+许可卡，CD-ROM用户文档，打印文档，蓝牙耳机，SD卡 |
| 外壳材料 | 镁合金 |
| 指南针 | 将热像仪方位自动添加至每张图像中 |
| 重量 | 1.9 kg |
