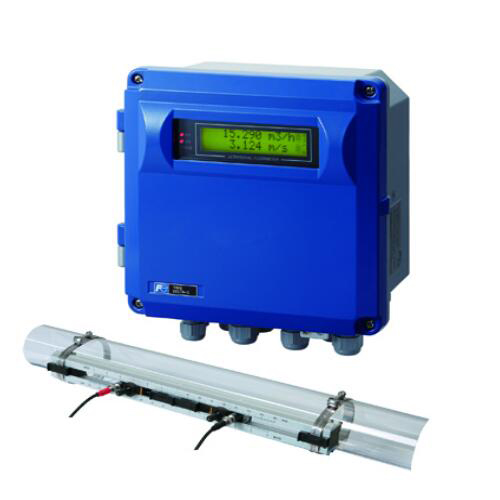

富士 FSV-2固定式超声波流量计
日本富士的 FSV-2固定式超声波流量计 是采用传播时间差方式的固定式超声波流量计。可在已设管道外侧对管内体积流量进行测量。 FSV-2固定式超声波流量计 采用很新的电子技术和数字信号处理技术，抗气泡能力强、小型轻量，同时实现了高精度化和使用便利性的提高。另外 FSV-2固定式超声波流量计 还增加了可支持通信功能(MODBUS：选配件)。 FSV-2固定式超声波流量计 特点： 1. 精度高 精度为高精度1.0%。 通过采用新声速测量方式，也可适用于未知声速的流......
产品描述
日本富士的FSV-2固定式超声波流量计是采用传播时间差方式的固定式超声波流量计。可在已设管道外侧对管内体积流量进行测量。FSV-2固定式超声波流量计采用很新的电子技术和数字信号处理技术，抗气泡能力强、小型轻量，同时实现了高精度化和使用便利性的提高。另外FSV-2固定式超声波流量计还增加了可支持通信功能(MODBUS：选配件)。
1. 精度高
精度为高精度±1.0%。
通过采用新声速测量方式，也可适用于未知声速的流体，
几乎不受流体温度和压力的影响。
2. 抗气泡能力提高
采用数字信号处理，显著提高抗气泡能力。( 先进ABM方式)
3. 小型轻量
采用很新的电子技术和数字信号处理技术，实现了变换器
的小型化、轻量化。
4. 传感器品种丰富
从小口径到大口径(f13 ～ f6000)，从低温流体到高温流
体(-40 ～ +200°C) 都可适用。
5. 快速响应
采用适合数字信号处理的快速微处理器，实现快速响应(0.2
秒)。
6. 多语种对应
显示语言可支持日语( 片假名)、英语、德语、法语、西班
牙语共5 国语言。
7. 优异的操作性和使用便利性
采用了LCD 和功能键的简单设定。
LCD 带背光灯
安装简便的传感器
对应f50 ～ f1200mm 伸缩轨道型检测器
带故障诊断功能
变换器外壳外面的键盘操作简便(FSV…S)
FSV-2固定式超声波流量计规格：
FSV-2固定式超声波流量计规格：
系统构成： 由变换器( 型号：FSV) 和检测器( 型号：
FSS) 构成的单测量线系统
适用流体：超声波可通过的均质液体
气泡量：0 ～ 12Vol% ( 口径50A， 水，
流速1m/s 时)
流体浊度：10000 度(mg/L) 以下
流动状态：圆形管道内已充分形成的湍
流或层流
流速量程：0 ～ ±0.3…±32m/s
电源： AC100 ～ 240V +10%/-15% 50/60Hz 或
DC20 ～ 30V
信号电缆： 同轴电缆很长150m
( 根据条件很长300m)
耐热温度：80°C
设置环境： 无日光直射、腐蚀气体、无热辐射的非
防爆场所
环境温度：变换器：-20 ～ +55°C
检测器：-20 ～ +60°C
环境湿度：变换器：95%RH 以下
检测器：90%RH 以下(FSSA，C)
接地：D 种接地(100Ω 以下)
避雷器：用于输出和标配避雷器电源
FSV-2固定式超声波流量计的功能规格：
FSV-2固定式超声波流量计的功能规格：
模拟信号：DC4 ～ 20mA ( 隔离)1 点
负载电阻：较大600Ω 以下
▪接点输出信号： 可任意分配正方向累计、反方向累计、
报警、动作量程、流量开关、累计开关
继电器接点( 隔离、带插口)
▪输出点数：2 点
▪可选择常开/ 常闭
▪接点容量：DC30V，50mA
▪输出频率：较大100P/s
( 脉冲宽度：5，10，50，100，200，
500，1000ms)
▪串行通信( 选配件)：
RS-485(MODOBUS) 隔离、内置避雷器
连接台数：31 台
通信速度：9600，19200，38400bps
奇偶校验：可选择 无/ 奇数/ 偶数
停止位：可选择1/2 位
传送距离：很长1km
数据： 流速、流量、正方向累计、反方
向累计、状态等
▪现场显示： 双色LED ( 正常时：绿色，异常时：
红色)
LCD 显示、16 位2 行、带背光
▪显示语言： 可选择日语( 片假名)/ 英语/ 德语/ 法
语/ 西班牙语
▪流速/ 流量显示： 瞬时流速、瞬时流量显示( 反方向流动
则显示负值)
数字：8 位( 小数点相当于1 位)
单位：
流速：m/s
流量：L/s，L/min，L/h，L/d，kL/d，ML/d，m3/s，m3/min，m3/h，m3/d，km3/d，Mm3/d
▪累计显示： 显示正方向或反方向累计值( 反方向流
动则显示负值)
数字：8 位( 小数点相当于1 位)
单位：mL，L，m3，km3，Mm3
▪设定功能： 可通过变换器正面的4 个按键(ESC，△，
，ENT) 设定
▪零点调整：通过置零/ 清零
▪衰减速率： 对于模拟量输出及流速/ 流量显示，为
0 ～ 100 秒( 步长0.1 秒)
▪低流量截断：按流量换算为0 ～ 5m/s
▪报警： 硬件异常或程序异常可通过接点输出
报警
▪输出过量程： 模拟量输出：可选择保持/ 过量程/ 欠量
程/ 零点
流量累计：可选择保持/ 计数
过量程定时器：0 ～ 100 秒( 步长1 秒)
▪正反量程：可任意设定正方向、反方向量程
滞后：动作量程的0 ～ 20%
可通过接点输出动作量程
▪正方向双量程：可任意设定正方向双量程
滞后：动作量程的0 ～ 20%
可通过接点输出动作量程
▪流量开关：可任意设定上限值、下限值
可通过接点输出动作点的状态
▪累计开关：可设定累计的上限值
动作时可接点输出
▪累计预设： 设置键可设定累计预设值
