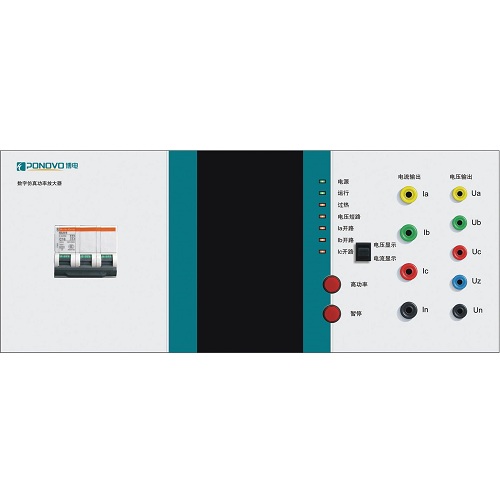

PA系列数字仿真功率放大器
PA系列数字仿真功率放大器，这个系列有着很多种型号，其中我们简单的先说一下PA系列数字仿真功率扩大器仿真功率扩大器同时集成电压和电流功率模块，可兼做电流功率扩大器和电压功率扩大器运用。电流功率扩大器是关于电力系统CT特征专门研发的高精度、大电流、敏捷照应、线性电流功率扩大器。可以将仿真系统输出的小信号扩大到CT额定值及系统毛病水平，以供试验运用，如检验维护设备及控制设备等。电压功率扩大器是关于电力系统PT特征专门......
产品描述
PA系列数字仿真功率放大器，这个系列有着很多种型号，其中我们简单的先说一下PA系列数字仿真功率扩大器仿真功率扩大器同时集成电压和电流功率模块，可兼做电流功率扩大器和电压功率扩大器运用。电流功率扩大器是关于电力系统CT特征专门研发的高精度、大电流、敏捷照应、线性电流功率扩大器。可以将仿真系统输出的小信号扩大到CT额定值及系统毛病水平，以供试验运用，如检验维护设备及控制设备等。电压功率扩大器是关于电力系统PT特征专门研发的高精度、高电压敏捷照应、线性电压功率扩大器。可以将仿真系统输出的小信号扩大到PT额定值及系统毛病水平，以供试验运用，如检验继电维护设备及控制设备等。
用于电力系统仿真领域，作为仿真系统与控制和保护装置的接口，是构成完整仿真系统的重要组成部分。
特殊功能简介
高功率输出：装置有高功率选择按钮，按下高功率按钮较大输出功率增大约20%，但是为了减少功耗，通常放大器处于正常工作状态。
放大器异常或暂停，放大器背板端子有空接点输出可接给仿真系统
电流输出
电流放大器输出电流的负载变化率小于0.2%（0-2Ω , 输出电流5A）
输入信号与输出电流的非线性误差小于0.2%（0.2A-30A）
电流放大器输出电流与输入信号的相位应保持一致，50Hz输入、输出延时<20μS
额定输出电流：3相5A 正弦波有效值
较大输出电流：3相30A 正弦波有效值
增益特性（输出电流与输入信号关系）：4A/V
电流放大器为直耦放大器，频率范围：DC-5KHz ±1dB
输入端为高抗干扰差分电路，输入阻抗>10kΩ
电流放大器输出电流总谐波畸变率小于0.2%
电流放大器阶跃响应小于20μS
电流放大器较大输出功率450VA/相 （30A正弦波有效值输出时）
结构与布置
电流、电压每路输出值在面板上数字显示真有效值(RMS)
电压、电流在前后面板均有端子输出
机箱前面板设有工作暂停按钮
输入信号端子在后面板上
整机尺寸：4U 标准机箱，177×445×455mm（H×W×D）
整机重量：30kg
电压输出
电压放大器负载变化率小于0.2%（1-30 VA输出功率,输出57.7V）
增益特性（输出电压与输入电压的关系）：20V/V
电压放大器为直耦放大器，频率范围：DC-5KHz±1dB
电压放大器输出电压的总谐波畸变率小于0.2% （2V-120V输出电压）
电压放大器输出电压与输入信号的相位应保持一致，50Hz输入、输出延时<20μS
电压放大器阶跃响应小于20μS
输入端为高抗干扰差分电路，输入阻抗>10kΩ
输入信号与输出电压的非线性误差小于0.2% （2V-120V输出电压）
额定输出电压：4相 57.74V 正弦波有效值
较大输出电压：4相120V 正弦波有效值
电压放大器较大输出功率大于60VA
电源
功率放大器的输入电源：三相四线 380V±10% 50Hz
电源容量：1.5KVA
相位准确性
三路电流之间、四路电压之间相位误差不大于±10μS 50Hz时< 0.2°
电压与电流之间相位误差不大于±10μS 50Hz时< 0.2°
PA系列数字仿真功率放大器功能
1.当电流输出开路或波形失真时，前面板电流开路报警灯亮；
2.暂停控制（PAUSE）前面板暂停按钮可切断放大器信号输入，按下暂停钮，输出电流为零。
3.过热保护动作时放大器的输入将被断开，同时前面板过热报警灯亮
4.差分输入电路减少其共模噪声的影响，使放大器与信号源可长线连接；并减少各放大器在输出大电流时的相互影响。保证仿真装置的工作安全。
PA系列数字仿真功率放大器特点
1.线性度好，响应快，适用各种容性、感性、阻性负载
2.带负载能力强，适合大型仿真工程保护屏多，传输距离长，负载阻抗高的应用
3.能输出准确的负荷电流，小信号输出精度高
4.交直流放大器，直流特性好。采用特殊的元器件和电路结构，保证电流、电压放大器在连续工作较高温升的情况下，仍有很好的直流特性、低失调、低漂移。
5.长时间连续工作，仍保持稳定可靠。
PA30B数字仿真功率放大器，PA60B数字仿真功率放大器，PA60BN数字仿真功率放大器，PA30B数字仿真功率放大器，PA30C数字仿真功率放大器，PA2000B数字仿真功率放大器，PA2000C数字仿真功率放大器，PA2000D数字仿真功率放大器，PAV120BP数字仿真功率放大器。这个系列的型号可能在选择以及测试的功能有所不同，但是如果想要知道到底哪款适合自己，可以把需要测量的参数发给我们。我们的工程人员进行选型。此文章来自压力校验仪。
