北京博电S100A单相继电维护测验仪是一个新型智能化测验仪器，曾经的继电维护实验东西主要是用调压器和移相器组合而成，体积粗笨，精度不高，已不能满意现代微机继电维护的校验作业。北京博电S100A单相继电维护测验仪跟着科学技术的不断发展，S100A单相继电维护测验仪已广泛运用于线路维护，主变差动维护，励磁操控等各个领域。便携式规划适用于现场。

北京博电S100A继电保护测试仪交、直流继电器动作时间、动作值测试低压线路保护的复压闭锁方向过流、零序过流、低周减载测试，变压器差动保护的启动值、速断值、二次谐波涌流闭锁值测试，高压线路保护的整组传动。

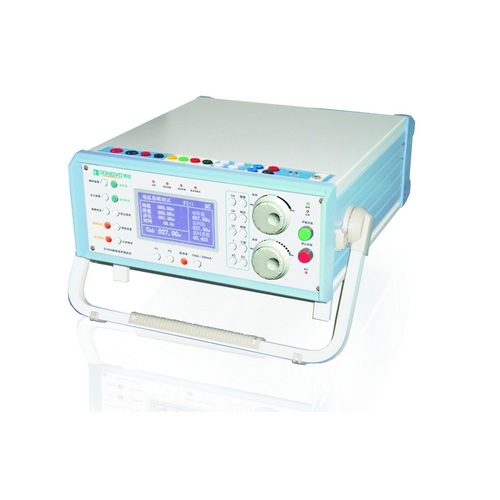

北京博电S100A单相继电保护测试仪

S100A是一款由单片机控制的继电保护测试仪，功能简单、携带方便。既可用于交直流继电器动作值、动作时间的测试；也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试；还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。S100A可同时输出三相电压、单相电流100A。

北京博电S100A单相继电保护测试仪特点

嵌入式微电脑控制 三相电压单相电流输出,幅值、相位、频率任意控制，辅助直流电源。

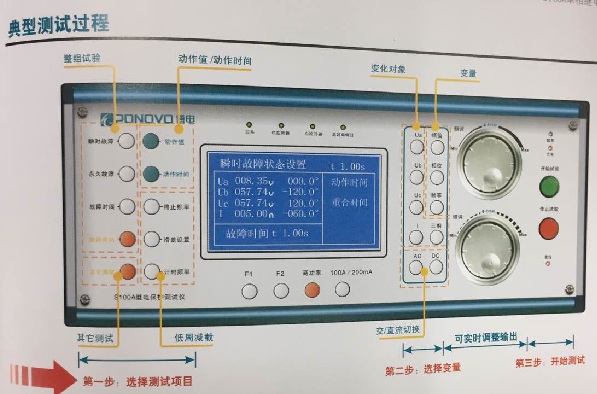

专用交、直流小电流输出，较大100A电流输出，一键选择，高效测试，功能选择→变量选择→开始测试，速度感应式旋转编码器。



频率

输出范围:10～1000Hz

准确度:＜1mHz

相位输出范围:0-359.9º

准确度:±0.2°

直流电压输出范围:0V～300V/150W

准确度:±0.5%

直流电流输出范围:0A～10A

准确度:±0.5%



主要技术参数

交流电流输出范围/较大功率:1x0-100A/800VA

准确度:±0.2%

交流电压输出范围/较大功率:3x120V/60VA

准确度:±0.2%

交流电流、电压同步误差:10µs

输出范围
交流电压输出范围：0V~1V 1V~2V 2V~120V
误差：±5mV ±0.5% ±0.2%
交流电流输出范围：0mA~200mA（小档）0A~1A 1A~2A 2A~40A
误差：±0.4mA ±5mA

开关量输入
数量：4对
开入特性：15V~250V
采样频率：5Khz
时间分辨率：1ms
较大测量时间：999999.999s
防抖动时间设置范围：20ms
电气隔离：4对开入电气隔离

S100A单相继电维护测验仪选用单片微机技能，由主动同期数字毫秒表，逻辑操控单元，多功用数显单元，高精度数据收集及处理单元，电流、电压输出单元，过载及超量程维护单元等部分构成，自带打印及显现，测验进程全主动，大大提高丈量精度及工作效率。单相继电维护测验仪还具有外形美观，功用牢靠，操作简洁，功用较齐全等长处，是校验继电维护设备抱负的仪器。
