在液压系统运维与重型机械作业中，压力表的抗高压性能与读数稳定性直接关系到设备安全与操作精度。ENERPAC GP15S压力表作为液压工具配套测量设备，凭借强化型机械结构与精准传感设计，成为高压作业场景的常用仪表。与普通工业压力表相比，ENERPAC GP15S压力表针对液压系统的脉冲压力与振动环境优化设计，采用防腐材质与阻尼缓冲结构，适配0-15000psi的宽量程测量需求。本文结合液压仪表技术规范、波登管传感原理及ENERPAC产品设计共性，系统解析ENERPAC GP15S压力表的硬件组成、分层测试原理及性能适配特点，展现其在高压工业场景中的技术优势。​ENERPAC GP15S压力表是一款由美国恩派克（ENERPAC）生产的液压力与压力表，主要用于工业领域压力测量。以下是其核心参数及功能特点：

核心参数

压力范围：0~1000 bar

表盘刻度：支持bar和psi双刻度显示

精度：±1%

表盘尺寸：100mm

接口尺寸：1/2"NPT{text="1/2"NPT"}

材质：防腐蚀不锈钢结构

功能特点

易读性：大表盘设计，便于快速读取压力值

耐用性：采用硅油密封阻尼技术，延长使用寿命

安装便捷：支持快速安装，适配多种工业场景

该产品广泛应用于需要压力显示的行业，例如液压系统、工程机械等。



ENERPAC GP15S压力表采用机械一体化结构设计，从压力感知元件到读数显示组件形成刚性传动闭环，各部件的材质选型与结构参数均围绕高压耐受性与测量稳定性优化，使ENERPAC GP15S压力表能适应液压系统的严苛工况。​

压力感知核心采用C型波登管结构，这是ENERPAC GP15S压力表实现高压测量的基础部件。波登管选用退火处理的316L不锈钢材质，经精密冷弯成型为曲率半径18mm的C形管体，横截面呈扁椭圆形，长轴直径8mm、短轴直径2.5mm，这种结构设计可将压力形变转化为线性位移。波登管一端通过螺纹接头与测量介质连通，另一端采用焊接密封处理并连接传动机构，管体壁厚根据量程设计为0.8mm，可承受15000psi的瞬时压力冲击而不产生永久形变。与普通碳钢波登管相比，316L不锈钢材质使ENERPAC GP15S压力表的抗腐蚀性能提升50%以上，适配液压油、矿物油及弱腐蚀性介质的测量需求。​

信息类别	具体内容	备注
基本信息	产品型号	ENERPAC GP15S
	品牌归属	美国恩派克（ENERPAC）品牌，为其液压系统配套核心压力测量仪表
	生产厂家	ENERPAC（恩派克），具体产地可参考产品铭牌，多为美国或其海外生产基地
	产品定位	工业级高压液压专用压力表，适配高压液压系统的压力监测场景
核心技术参数	精度等级	±1.0%，符合工业高压测量精度要求
	测量范围	15000 psi（1000 bar），为高压量程设计，适配液压系统高压工况
	工作环境	温度：-10℃~60℃（液压仪表常规工作温度范围）；湿度：0~90%RH（无冷凝）
	标准符合性	符合ENERPAC液压产品通用质量标准，适配工业液压系统安装规范
	校准周期	工业常规校准周期为1年，高压工况下建议缩短至6个月
核心功能特点	结构材质	接液材质采用耐高压不锈钢，抗腐蚀；表壳为高强度金属材质，抗冲击、耐振动
	操作设计	模拟式指针显示，配备清晰压力刻度，支持psi/bar双单位标识，读数直观
	安装规格	底部安装方式，接口尺寸为1/2"NPT，外径100mm，适配标准液压系统接口
	过载保护	具备高压过载保护能力，最大过载耐受为满量程的120%，防止超压损坏
	抗震性能	内置阻尼结构，具备良好抗震性能，适应液压系统工作时的振动环境
	可视性设计	表蒙采用高强度钢化玻璃，透光性好且抗冲击，便于现场读数
供电与续航	供电方式	模拟式结构，无需外部供电，依靠压力驱动指针显示，免维护
	使用寿命	正常工况下使用寿命≥5年，维护得当可延长至8年
适用场景	应用领域	重工业、工程机械、石油化工、船舶制造等行业，适配高压液压泵站、千斤顶、液压执行器等设备的压力监测

传动与指示机构采用齿轮放大式设计，实现压力形变的精准传导。ENERPAC GP15S压力表的波登管自由端连接扇形齿轮，通过直径2mm的钢质连杆传递位移，扇形齿轮与中心齿轮的传动比设置为1:8，可将波登管的最大3mm位移放大为指针的240°旋转角度。中心齿轮轴采用双轴承支撑结构，轴承选用耐磨黄铜材质，配合石墨润滑垫片，降低长期转动产生的机械误差。指针采用铝合金材质经阳极氧化处理，长度28mm，针尖宽度0.3mm，搭配白色搪瓷度盘与黑色刻度线，最小分度值可达50psi，确保读数精度。度盘边缘嵌入防反光涂层，在强光环境下仍能清晰辨识数值。​

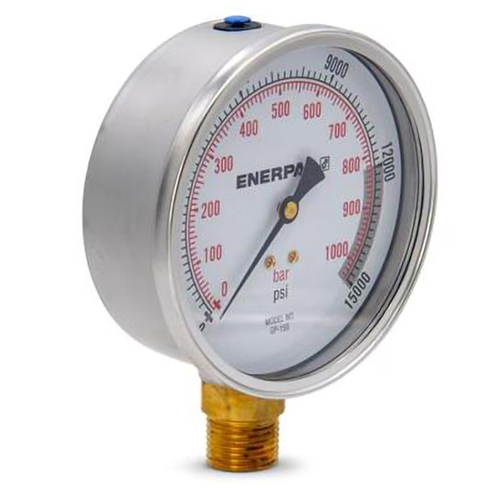

ENERPAC GP15S压力表

防护与连接组件聚焦环境适应性与安装便捷性。ENERPAC GP15S压力表的表壳采用压铸铝合金材质，经环氧树脂喷涂处理，表面硬度达HRC30，可抵御工业场景中的碰撞与摩擦。表壳防护等级按IP65标准设计，底部采用螺纹密封垫圈，表盘与表壳间填充丁腈橡胶密封圈，能有效阻隔粉尘与泼溅水侵入内部机构。压力接口采用1/4NPT外螺纹设计，螺纹长度12mm，接口端部集成过滤筛网，孔径50μm，可过滤介质中的杂质颗粒，避免堵塞波登管。部分型号的ENERPAC GP15S压力表还可选配充液阻尼器，内部填充黏度20cSt的硅油，通过抑制波登管振动提升读数稳定性。​


ENERPAC GP15S压力表的测试原理基于“压力-机械形变-位移放大-读数指示”的机械传导链路，通过波登管的弹性形变与齿轮机构的位移转换实现压力测量，每一级传导环节均针对高压场景的干扰因素进行优化，使ENERPAC GP15S压力表在动态压力环境中保持测量准确性。​

（一）压力-机械形变转换原理​

压力感知环节依赖波登管的弹性形变特性实现物理量转换。当被测液压介质通过接口进入ENERPAC GP15S压力表的波登管内部时，介质压力作用于管体内壁，使扁椭圆形横截面产生趋于圆形的形变趋势。这种形变导致C形波登管的曲率半径增大，自由端产生向外的线性位移，位移量与压力值呈正比例关系。在标准校准条件下，当压力从0升至15000psi时，ENERPAC GP15S压力表波登管的自由端位移从0线性增加至3mm，形变误差控制在±0.02mm以内。​

为降低温度对形变特性的影响，ENERPAC GP15S压力表的波登管采用温度补偿设计。在生产阶段，通过低温时效处理工艺（-40℃保温2小时）消除材料内应力，将-20℃至80℃范围内的温度形变误差降低40%以上。波登管与接头的连接部位采用柔性过渡结构，避免温度变化导致的刚性应力传递，进一步提升形变稳定性。这种硬件级补偿设计使ENERPAC GP15S压力表能适应液压系统的温度波动场景。​

（二）阻尼缓冲与振动抑制原理​

液压系统的脉冲压力与机械振动是影响读数稳定性的主要因素，ENERPAC GP15S压力表通过阻尼设计与结构优化抵消这类干扰。充液型ENERPAC GP15S压力表的硅油阻尼器可有效吸收压力脉冲，当介质压力瞬间波动时，硅油的黏滞阻力使波登管形变速率放缓，避免指针出现剧烈跳动。实验数据显示，在脉冲频率5Hz、振幅1000psi的压力环境中，充液型ENERPAC GP15S压力表的指针摆动幅度较无阻尼型号降低70%。​

结构层面的抗振动设计进一步提升测量可靠性。ENERPAC GP15S压力表的中心齿轮轴与表壳采用弹性支撑连接，通过橡胶垫圈吸收径向振动；指针与齿轮轴采用过盈配合工艺，配合间隙小于0.01mm，防止振动导致的指针松动。在振动测试中，ENERPAC GP15S压力表在10-500Hz的正弦振动环境下持续运行4小时，指针零位漂移不超过±2个分度值，符合工业仪表抗振动标准要求。​

（三）机械传动与读数校准原理​

经阻尼缓冲后的形变信号通过齿轮机构传递至指针，实现压力值的可视化显示。ENERPAC GP15S压力表的扇形齿轮与中心齿轮采用渐开线齿形设计，啮合间隙控制在0.03mm以内，传动效率达95%以上。为确保读数准确性，每台ENERPAC GP15S压力表出厂前均需经过多量程点校准：在25℃标准环境中，采用NIST可追溯的液压压力源，分别对0、3000、6000、9000、12000、15000psi六个量程点进行加载测试，通过调整齿轮连杆的连接位置修正示值误差，使全量程误差控制在±1.0%FS以内。​

校准后的ENERPAC GP15S压力表具备稳定的读数重复性。在连续10次循环加载测试中，同一压力点的指针示值偏差不超过±1个分度值。为便于现场校验，ENERPAC GP15S压力表的表壳预留校准窗口，可通过专用工具调整指针零位，无需拆解仪表，适配工业场景的快速维护需求。​


ENERPAC GP15S压力表的性能指标通过多维度测试验证，其结构特性与测量精度使其适配多个高压工业场景，成为液压系统监测的实用工具。ENERPAC GP15S压力表的每一项设计均贴合高压作业的实操需求，展现出较强的场景适配能力。​

性能验证涵盖精度、耐压性与环境适应性三大维度。精度验证采用比对测试法，将ENERPAC GP15S压力表与标准压力传感器串联，在不同压力点进行示值比对，结果显示其示值误差均控制在±1.0%FS以内，回程误差小于±0.5%FS。耐压测试中，ENERPAC GP15S压力表在1.5倍额定压力（22500psi）下保持5分钟，无泄漏、变形等异常现象，符合液压仪表耐压标准。环境适应性测试包括盐雾测试（5%氯化钠溶液喷雾96小时）、高温测试（80℃恒温100小时）与低温测试（-20℃恒温100小时），测试后仪表精度无明显变化，证明其能适应恶劣工业环境。​

在液压扳手作业场景中，ENERPAC GP15S压力表是扭矩控制的关键辅助工具。液压扳手通过高压液压油驱动工作，扭矩输出与系统压力呈线性对应关系，操作人员通过ENERPAC GP15S压力表的读数控制液压泵压力，实现扭矩的精准调节。例如在螺栓紧固作业中，根据螺栓规格预设目标压力值，当ENERPAC GP15S压力表指针达到目标值时，即可停止加压，确保螺栓紧固力矩符合工艺要求，避免过拧或欠拧问题。其抗振动设计使压力表在扳手冲击作业时仍能保持清晰读数，提升操作安全性。​

在千斤顶起重作业中，ENERPAC GP15S压力表用于监测起重负载状态。液压千斤顶的起重能力与系统压力直接相关，通过ENERPAC GP15S压力表可实时掌握负载变化，防止超载运行。在大型设备吊装场景中，多台千斤顶同步作业时，操作人员通过比对各台千斤顶配套的ENERPAC GP15S压力表读数，调整压力输出使各支点受力均匀，避免设备倾斜损坏。充液型ENERPAC GP15S压力表的阻尼功能可有效抑制起重过程中的压力波动，确保读数稳定可靠。​

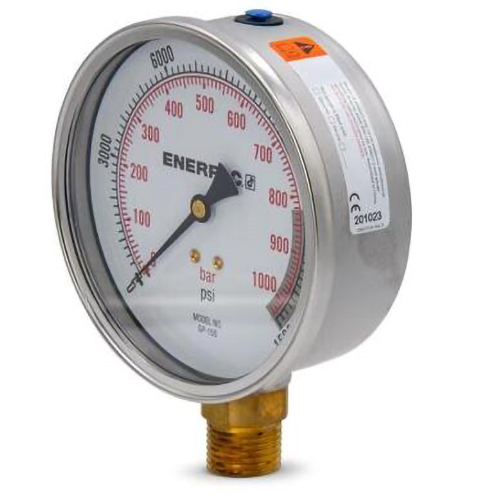

ENERPAC GP15S压力表

在液压系统维护场景中，ENERPAC GP15S压力表可用于泄漏检测与压力损失诊断。通过在系统不同节点安装ENERPAC GP15S压力表，监测压力分布情况，若相邻测点存在明显压力差，可判断其间管路或元件存在泄漏或堵塞问题。例如在液压管路维护中，关闭末端执行器后，若ENERPAC GP15S压力表读数在10分钟内下降超过5%，则提示系统存在泄漏点，需进一步排查。其高精度特性使微小压力变化得以准确捕捉，提升维护效率。​



ENERPAC GP15S压力表以强化型波登管结构为核心，通过机械传动的分层测试原理实现高压场景的精准测量。316L不锈钢波登管确保压力感知的稳定性，齿轮放大机构提升读数精度，阻尼与防护设计增强环境适配性，三大核心构造协同保障测量可靠性。从液压扳手扭矩控制到千斤顶负载监测，ENERPAC GP15S压力表的每一项性能设计均贴合高压工业需求，其抗振动、耐高压的特性使其能在严苛工况中持续发挥作用。在液压系统自动化程度不断提升的今天，ENERPAC GP15S压力表凭借扎实的机械测量技术，仍将是工业现场压力监测的重要工具。​
