Chroma62000H-S模拟I-V曲线直流电源
设计&验证光伏逆变器的较大功率追踪线路及演算机制
验证逆变器可允许的操作输入电压上&下限
验证逆变器的较大功率点可允许的操作输入电压上&下限
验证逆变器的静态较大功率追踪效率
量测及验证逆变器的Overall
验证逆变器于动态曲线变化的较大功率追踪效能 (内建EN50530, Sandia, CGC/GF004, NB/T 32004 法规测试)
验证逆变器于早晨至黄昏变化下的较大功率追踪效能
验证逆变器的较大功率追踪机制于太阳电池被云或树遮罩下的I-V曲线
模拟实际环境温度下的I-V曲线搭配烧机房做逆变器崩应测试
*需搭配额外功率分析仪做量测。

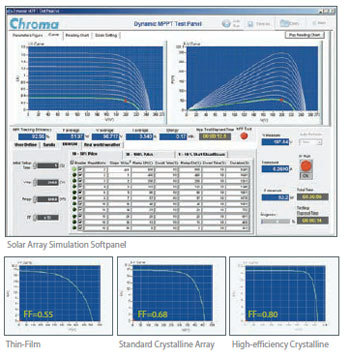

太阳电池阵列模拟电脑图形化操作介面(SOFTPANEL )
型号62000H-S提供的虚拟仪控面板透过数位介面(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel软体编辑I-V曲线后下载至单机内记忆体(1-100)，并且可即时输出&量测显示光伏逆变器的较大功率追踪状况及读值记录。

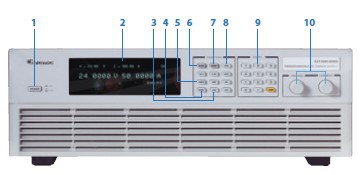

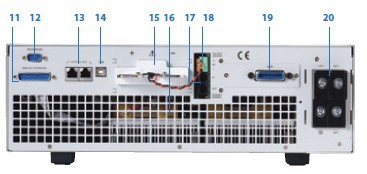

62000H-S系列可程控直流电源前后面板介绍
|
1. AC电源开关
|
11.模拟控制接口：模拟输入/出控制&监控电压及电流 |
模拟多种太阳电池的输出特性(FILL FACTOR )

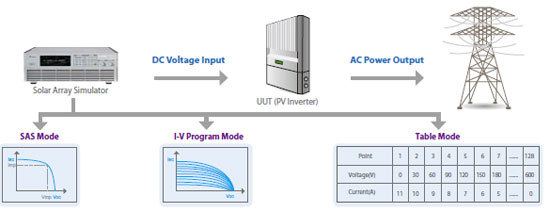

光伏逆变器工作目的为将太阳电池可输出之较大功率 (直流)转换至市电(交流)，而太阳电池又会依实际照度及温度大小而改变输出I-V曲线，此时光伏逆变器需内建一较大功率追踪(MPPT)机制于机器内，此可即时地追踪太阳电池较大输出功率馈入电网或电池内储存以建立效能的光伏发电系统。MPPT追踪效能将是光伏逆变器非常重要的指标规格，此Softpanel 具有可编辑多种太阳电池( Thin-f i lm、S t anda rd Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V输出特性Fill Factor*，此可让使用者方便设计&验证太阳逆变器的较大功率追踪线路、演算机制及追踪准确度。 *Fill Factor = (Imp*Vmp)/(Isc*Voc)

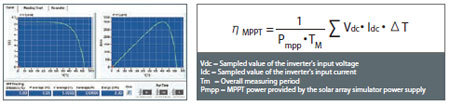

静态较大功率点追踪效能测试(STATIC MPPT EFFICIENCY TESTING )
使用者可藉由此图形化虚拟仪控面板软体内的I-V曲线编辑功能:Table模式& SAS模式去编辑欲模拟的I-V曲线后下载至62000H-S系列单机记忆体 (1-100)内，当使用者编辑完成太阳电池阵列I-V曲线后，可呼叫欲测试的I-V 曲线于此画面后，验证光伏逆变器的较大功率点追踪机制(MPPT)效能， 并即时将追踪过程显示于此画面。另外此功能可让使用者设定MPPT Efficiency测试维持时间，建议每一点测试时间为60s-600s为MPPT EFF%效 能分析。
动态较大功率点追踪效能测试 (DYNAMIC MPPT EFFICIENCY TESTING )
因动态较大功率点追踪效能也会影响逆变器对光伏发电系统所发电能的有效利用及长期投资效益，因 此法规EN50530 & Sandia & CGC /GF004订定一标准动态较大功率点跟踪效能测试程序，此可让逆变器设 计厂家对于较大功率点追踪演算效能得到一测试及提升。使用者可藉由SoftPanel内建EN50530 & Sandia & CGC/GF004的Dynamic MPPT测试程序选取欲测试项目，此可简单地测试逆变器于研发及品保阶段， 当测试执行过程中可即时地计算Energy及MPPT EFF%，并且可将测试追踪过程的读值记录下。

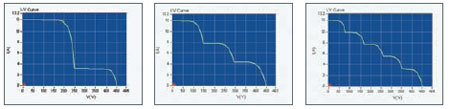

遮罩IV曲线模拟(SHADOW IV CURVE SIMULATION )
具有简易方便的遮罩曲线模拟及遮罩曲线动态变化模拟于软体 (如右图)， 使用者可从资料库内选择PV Module型号或自行建立PV module参数后存， 然后可设定电池板串联及并联数量后组成一PV Array阵列，接续使用者可 设定PV Module的照度、温度参数及动态遮罩变化移动方向及时间，此可 模拟云遮变化或其它如树木或建筑物遮罩下的Shadow I-V曲线模拟，每条 I-V曲线为很多4096点的电压及电流组成。

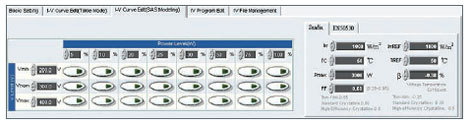

验证逆变器的转换效率 (CONVERSION EFFICIENCY )
于此Softpanel内建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需输入欲测试PV Inverter的较大输入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要测试的较大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自动地产生此测试的太阳电池I-V曲线，接着直接按下载至单机后开始模拟此I-V曲线予PV Inverter测试Conversion Efficiency。 *需搭配额外功率分析仪做量测
模拟实际天候的I V曲线变化测试 (REAL WORLD WEATHER SIMULATION )
此功能可让使用者外部输入天候资料(如温度及照度)藉由Excel档案至SoftPanel内，以模拟清晨至黄昏的太阳电池阵列受到天候影响，如日照、温度、云遮、下雨...，并且可设定每条I-V曲线执行间隔时间解析度1 秒，可方便使用者模拟真实环境下不同地区的天候变化状况，以测试光伏逆变器动态MPPT效能。

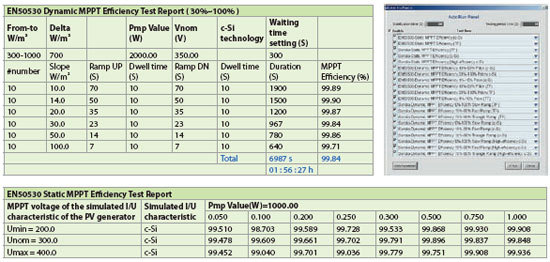

自动程序静态&动态MPPT效能测试(AUTO RUN TESTING )
为方便研发&品保单位可快速验证光伏逆变器之静态&动态较大功率点追踪效能测试，使用者可编辑欲测试的逆变器参数Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后选取欲测试EN50530 &Sandia项目，即可自动执行已经规划完成的EN50530 & Sandia Lab内 Static及Dynamic MPPT测，当测项结束后自动生成报表于Excel表格内。
报表记录功能 (REPORT FUNCTION )
此软体将提供测试资料记录功能，可让使用者编辑欲记录的量测参数，如电压、电流、功率、瓦时及MPPT效率，另外可编辑欲记录的取样时间间隔(1-10,000s)及总时间长度，此资料将方便于分析验证光伏逆变器。

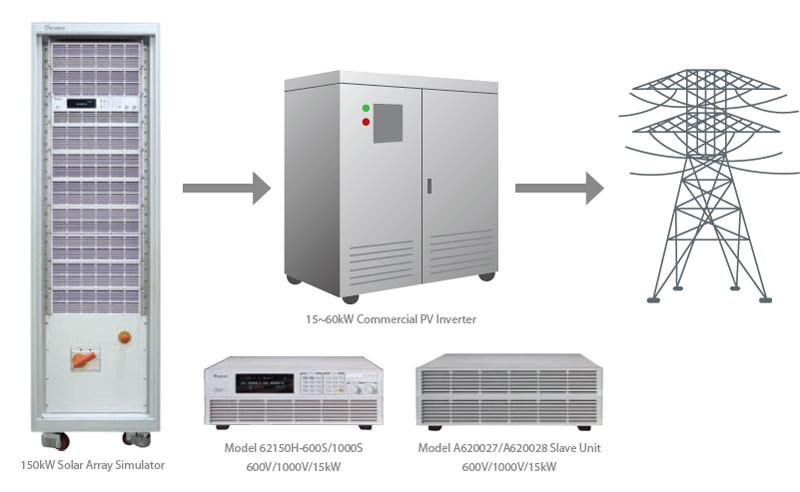

主/从智能并联操作模式可达150KW
当需要高功率I-V模拟电源于商业及发电站用光伏逆变器测试时，一般以并联方式连接二台或多台电源供应器。此62000H-S系列电源供应器具有主 /从智能并联控制模式达10台150kW，使并联操作模式快速又简易如同一单机(Stand-Alone)。在此模式中，主单机(Master)设定数值自动下载资料到 从属(Slave)单机，且具有高速同步讯号控制处理及系统自动均流控制。
客制大功率电源1500KW方案

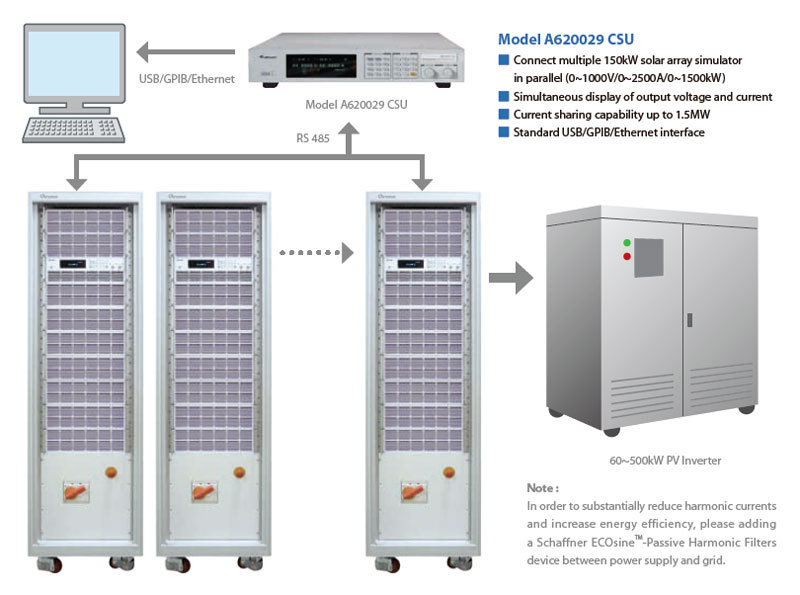

A620029并联用控制及监督系统单元
A620029并联用控制及监督系统单元可控制多台150kW于并联操作(较大达1000V/2500A/1500kW)，可同时量测并联输出总电流/电压。具并联电流均流能力(较大达1.5MW)，带标准的USB/GPIB/Ethernet介面。备注 : 建议于电源输入市电配电端安装Schaffner ECOsineTM- Passive Harmonic Filters装置，以降低电流谐波干扰及提高能源效能。
Chroma 62000H-S系列可程控直流电源主要技术参数
|
MODEL |
62020H-150S |
62050H-600S |
62100H-600S |
62150H-600S |
62150H-1000S |
|
OutputRatings |
|||||
|
Output Voltage |
0-150V |
0-600V |
0-600V |
0-600V |
0-1000V |
|
Output Current |
0-40A |
0-8.5A |
0-17A |
0-25A |
0-15A |
|
Output Power |
2000W |
5000W |
10000W |
15000W |
15000W |
|
Line Regulation |
|||||
|
Voltage |
+/- 0.01% F.S. |
||||
|
Current |
+/- 0.05% F.S. |
||||
|
Load Regulation |
|||||
|
Voltage |
+/- 0.05% F.S. |
||||
|
Current |
+/- 0.1% F.S. |
||||
|
Voltage Measurement |
|||||
|
Range |
60V/150V |
120V/600V |
120V/600V |
120V/600V |
200V/1000V |
|
Accuracy |
0.05% + 0.05%F.S. |
||||
|
Current Measurement |
|||||
|
Range |
16A/40A |
3.4A/8.5A |
6.8A/17A |
10A/25A |
6A/15A |
|
Accuracy |
0.1% + 0.1%F.S. |
||||
|
OutputNoise&Ripple |
|||||
|
Voltage Noise(P-P) |
450mV |
1500mV |
1500mV |
1500mV |
2550mV |
|
Voltage Ripple(rms) |
65mV |
650mV |
650mV |
650mV |
1950mV |
|
Current Ripple(rms) |
80mA |
150mA |
300mA |
450mA |
270mA |
|
OVP Adjustment Range |
|||||
|
Range |
0-110% programmable from front panel, remote digital inputs. |
||||
|
Accuracy |
+/- 1% of full-scale output |
||||
|
Programming Response Time |
|||||
|
Rise Time: 50%F.S. CC Load |
10ms (6.66A loading) |
30ms |
30ms |
30ms |
25ms |
|
Rise Time: No Load |
10ms |
30ms |
30ms |
30ms |
25ms |
|
Fall Time: 50%F.S. CC Load |
10ms (6.66A loading) |
30ms |
30ms |
30ms |
25ms |
|
Fall Time: 10%F.S. CC Load |
83ms (1.33A loading) |
100ms |
100ms |
100ms |
80ms |
|
Fall Time: No Load |
300ms |
1.2s |
1.2s |
1.2s |
3s |
|
Slew Rate Control |
|||||
|
Voltage Slew Rate Range |
0.001V/ms-15V/ms |
0.001V/ms-20V/ms |
0.001V/ms-20V/ms |
0.001V/ms-20V/ms |
0.001V/ms-40V/ms |
|
Current Slew Rate Range |
0.001A/ms-1A/ms, |
0.001A/ms-0.1A/ms, |
0.001A/ms-0.1A/ms, |
0.001A/ms-0.1A/ms, |
0.001A/ms-0.1A/ms, |
|
Minimum Transition Time |
0.5ms |
||||
|
Transient response time |
Recovers within 1ms to +/- 0.75% of steady-state output for a 50% to 100% or 100% to 50% load change(1A/us) |
||||
|
Efficiency |
0.77 (Typical) |
0.87 (Typical) |
|||
|
Programming & Measurement Resolution |
|||||
|
Voltage (Front Panel) |
10mV |
10mV |
10mV |
10mV |
100mV |
|
Current (Front Panel) |
1mA |
1mA |
1mA |
1mA |
1mA |
|
Voltage (Digital Interface) |
0.002% of Vmax |
||||
|
Current (Digital Interface) |
0.002% of Imax |
||||
|
Voltage (Analog Interface) |
0.04% of Vmax |
||||
|
Current (Analog Interface) |
0.04% of Imax |
||||
|
Programming Accuracy |
|||||
|
Voltage (Front Panel and Digital Interface) |
0.1% of Vmax |
||||
|
Current (Front Panel and Digital Interface) |
0.3% of Imax |
||||
|
Voltage (Analog Interface) |
0.2% of Vmax |
||||
|
Current (Analog Interface) |
0.3% of Imax |
||||
|
Parallel Operation*1 |
Master/Slave control via CAN for 10 units up to 150KW. (Parallel: ten units ) |
||||
|
Auto Sequencing (I-V program) |
|||||
|
Number of program |
10 |
||||
|
Number of sequence |
100 |
||||
|
Dwell time Range |
1s-15,000S |
||||
|
Trig. Source |
Manual/Auto |
||||
|
功率输出范围 |
62000H-S系列可程控直流电源供应器 |
|
2kW |
62020H-150S : 可程控直流电源供应器 150V/40A/2kW 具有太阳电池数组仿真功能 |
|
5kW |
62050H-600S : 可程控直流电源供应器 600V/8.5A/5kW 具有太阳电池数组仿真功能 |
|
10kW |
62100H-600S : 可程控直流电源供应器 600V/17A/10kW 具有太阳电池数组仿真功能 |
|
15kW |
62150H-600S : 可程控直流电源供应器 600V/25A/15kW 具有太阳电池数组仿真功能 |
|
62150H-1000S : 可程控直流电源供应器 1000V/15A/15kW 具有太阳电池数组仿真功能 |
|
|
选购配件 |
A620024 : GPIB 适配卡 (工厂出货安装) |
|
A620025 : Ethernet 适配卡 (工厂出货安装) |
|
|
A620026 : 19吋机框耳架 |
|
|
A620027 : 62150H-600S用15kW并联专用机 |
|
|
A620028 : 62150H-1000S用15kW并联专用机 |
|
|
A620029 : 150kW~1.5MW并联用控制及监督系统单元 (不含150kW) |
|
|
A620030 : 62000H-S系列系统整合用19" 机框 (41U) (380Vac input) |
|
|
B620000 : 62150H-150S用19吋机框耳架 2U |
