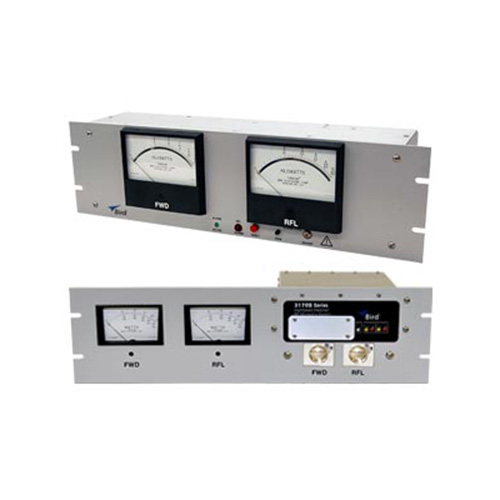

Bird 3170B双表头双元件单载波射频功率监控器。Bird品牌推出的3170B Wattcher RF监控报警系统为确保无线电频率传输系统安全稳定运行而精心设计的高性能设备。该产品具备卓越的监测与防护能力，当其检测到天线系统负载出现异常时，能迅速识别并自动启动一系列精细化的安全保护措施。针对因高驻波比、天线故障、传输线问题或其他潜在因素导致的发射设备损害风险以及可能引发的空闲时间损失，3170B能够实时预警，并采取有效应对，从而大大降低了系统停机时间和维护成本。此外，凭借精准的功率范围（从100毫瓦至10千瓦）和宽广的频率响应（450 kHz至1 GHz），该监控器能够在各种复杂环境中提供准确无误的正向及反射功率读数，结合其快速响应能力和先进的控制接口，使得3170B Wattcher RF监控报警系统在行业内树立了高效可靠的新创新。The 3170B Wattcher, RF Monitor and Alarm System, can automatically activate a variety of safety and equipment protection measures when it detects an abnormal antenna system load condition. The 3170B simultaneously displays forward and reflected power for 100 mW to 10 kW systems. Panel configuration consist of a line section complete with two QC-type N (female) connectors to insert in the coxial transmission line.The RF monitoring system can protect your transmitting equipment from damage and loss of air time when faults cause high-standing waves. It can warn a remote operator of low power due to detuning, component deterioration, or AC line difficulties and high reflected power due to factors such as antenna icing, transmission line problems, physical accidents and lighting strikes.

Bird 3170B监控器特性与功能：

• 功率范围：通过Bird®插件元件支持从100毫瓦至10千瓦的系统监测。
• 频率响应：覆盖450千赫兹至1吉赫兹宽广频谱，插入VSWR在1000 MHz以下控制在1.05以内，确保测量精准度达到±5%满量程精度。
• 显示面板：同时显示正向和反射功率，配备两个QC型N（母）接头，可方便地接入同轴传输线中。
• 报警功能：配备前板蜂鸣器及"Active"、"Trip" LED指示灯，分别用于提示正向/反射功率情况，一旦出现功率低或反射过高，将立即发出警告信号。
• 快速响应：具有25微秒以内的最大响应时间，正向激活状态下73微秒至50毫秒的典型（且可调）监控延迟。
• 控制界面：前端设有复位按钮、调节FWD/RFL报警级别螺丝以及元素插座；后端则包括直流FWD/RFL信号输入、主远程仪表驱动输出、外部12-16 VDC电源输入、报警输入输出接口、复位输入输出接口、交流电源电压选择器、保险丝以及IEC 320 AC插座等丰富配置。

Bird 3170B监控器技术规格：

• 商品名称：双表头 - 双元件 单载波Wattcher® RF监控器
• 表盘刻度：正向和反射功率均提供25 W, 50 W, 100 W读数
• 输入输出兼容性：TTL +5 V逻辑兼容，具备远程仪表输出功能
• 交流电源：115/230 VAC，50/60 Hz，@ 56mA
• 直流电源：12.7至16.0 VDC @ 400mA max.
• 连接器类型：通常配备QC型（Female N）
• 外观工艺：灰色粉末涂层
• 尺寸规格：(宽 x 高 x 深) 19英寸 x 5.22英寸 x 9.3英寸 / (483毫米 x 133毫米 x 237毫米)
• 重量：7磅 / 3.2千克

配套需求：

• 元件：需选用来自Tables 1, 2, 3, 3A, 4 或 6中的任意两个元件配合使用
• 校准周期：针对元件部件，建议每年进行一次校准维护

规格项目	参数
产品型号	Bird3170B
产品名称	双表头 - 双元件单载波 Wattcher® RF 监控器
功率范围	100 mW 至 10 kW（采用Bird®插件元件）
频率范围	450 kHz 至 1 GHz
插入VSWR & 连接器	插入损耗：1.05 max. 至 1000 MHz
精度	± 5% 全量程
表盘刻度	(FWD和RFL) 25 W, 50 W, 100 W
报警功能	前面板蜂鸣器，“活动”和“触发”LED指示灯（用于正向/反射功率）
响应时间	最大25 µs
正向激活延迟	73 µs至50 ms标称值（可调）
前面板控制	复位按钮，调整FWD/RFL报警级别螺丝，元件插槽
后面板特性	DC FWD/RFL信号输入，主/远程仪表驱动输出，外部12-16 VDC电源输入 报警输入/输出，复位输入/输出，AC线电压选择器，保险丝，IEC 320 AC插座
输入/输出	TTL兼容+5 V逻辑，远程仪表输出
AC电源	115/230 VAC, 50/60 Hz @ 56mA
DC电源	12.7 to 16.0 VDC @ 400mA max.
连接器类型	QC型（通常提供Female N接口）
外壳涂装	灰色粉末涂层
尺寸	宽x高x深：19 in x 5.22 in x 9.3 in (483 mm x 133 mm x 237 mm)
重量	7 lb (3.2 kg)
必备配件	元件：来自表1、2、3、3A、4或6中的两个
校准周期	元件每年校准一次

Bird 3170B RF功率监控器凭借其卓越的性能、实时监控能力和全面的安全保护机制，成为预防并解决天线系统故障、组件退化、交流线路问题、天线结冰、传输线故障、物理损害和雷击等多种潜在问题的理想解决方案。
