DRUCK德鲁克沟槽刻蚀硅谐振DPS8100和RPS8000压力传感器
DPS8100/RPS8100/8200/8300高精度硅谐振压力传感器。德鲁克Druck是一家历史悠久的压力、温度测量和校准仪器仪表制造商，创建于1972年。作为世界著名的品牌之一，Druck一直致力于生产能够满足不同领域的关键应用的精密压力传感产品。Druck产品不仅广泛应用于工业、航空航天、石油和天然气等领域，还为科研研究提供了重要的技术支持。Druck集团很早就获得了ISO 9001认证，这表明其质量管理体系符合国际标准，能够为客户提供可靠的产品和服务。此外，集团拥有的UKAS(原名NAMAS)校准实验室可直接溯源至国际标准，并被授权对其他压力测试测量厂商的产品进行校准和量值传递。这意味着Druck集团具备了非常高的校准水平和准确度，能够为客户提供更可靠、更精确的压力测量数据。除了ISO 9001认证和UKAS校准实验室外，Druck产品还获得多项其他质量体系认证，例如FAA美国联邦航空管理局、波音飞机制造公司、劳氏集团公司、卡罗热气体公司、通用电气公司动力系统、英国燃料公司、英国航天航空局、防爆认可组织、美国UL、中国计量技术监督局和中国铁路局等。这些认证表明Druck产品的质量和性能得到了广泛的认可和信任。
Druck, a Baker Hughes business, delivers world-class expertise, excellence, and reliability in the toughest environments. Druck’s piezo-resistive pressure sensors, pressure transducers, pressure test and calibration instruments provide our companies high performance, stability, quality, accuracy, and quick response – in any environment.
What began in 1972 as a small business in Leicester, UK, has grown into a pressure-measurement business that’s recognized as a world leader, serving a range of calibration equipment and pressure sensor applications for customers in more than 70 countries. Druck’s high-quality pressure sensors and multifunction calibrators start with the in-house, raw processing of silicon right through to the delivery of the final pressure sensor or calibration system.

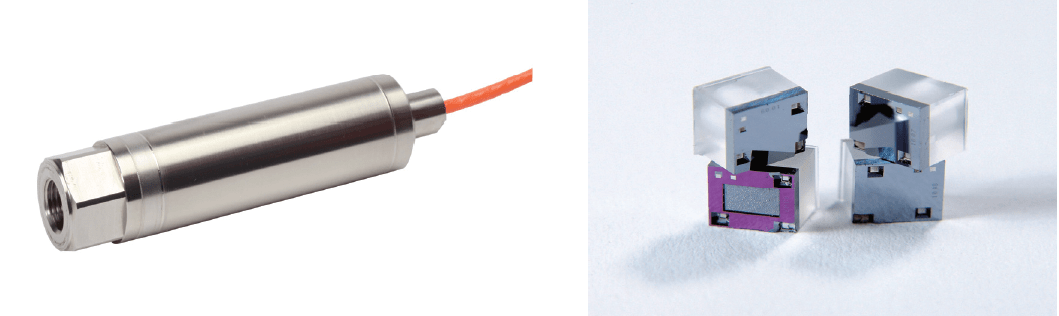

RPS8100/DPS8000沟槽刻蚀硅谐振压力传感器和敏感元件外形
The RPS/DPS 8000 is the first product to incorporate the exciting new TERPS technology. TERPS is a resonant silicon pressure sensor technology platform that provides an order of magnitude greater accuracy and stability than current pressure measurement technologies. The new
TERPS technology also extends the pressure range capability to high pressures and, by incorporating true pressure media isolation, greatly improves its suitability for use in harsh environments.

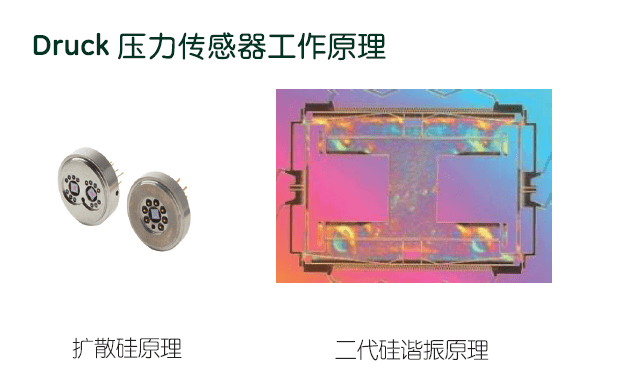

沟槽刻蚀硅谐振DPS8100/RPS8000压力传感器工作原理
DPS/RPS8000液压气压多种介质压力测量
DPS/RPS8100高精度气压测量
DPS/RPS8200/8300恶劣环境恶劣介质压力测量

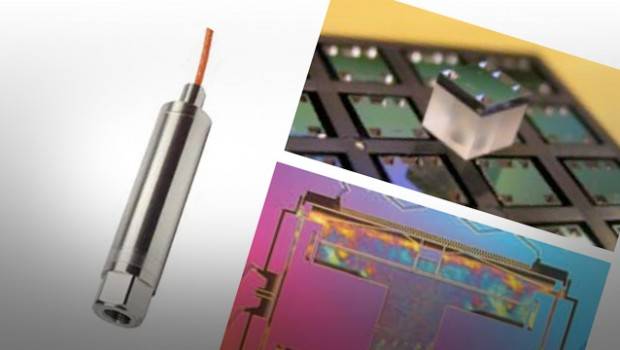

Druck德鲁克RPS/DPS8000该系列是德鲁克采用世界前沿的TERPS技术（沟槽刻蚀硅谐振压力传感器）而研发出的高精度压力传感器产品。
相比现有的压力测量技术，TERPS技术能提供更高等级的精度和稳定性。这种技术的优点在于其独特的测量原理，使得传感器具有较高的灵敏度和较低的迟滞性，同时具有较宽的工作温度范围和出色的长期稳定性。
此外，TERPS技术还将压力量程扩展到更高的范围。这主要是通过在传感器结构中引入真正的介质隔离结构实现的，这种结构可以极大地提高传感器对恶劣环境的适用性。这种隔离结构可以防止外部环境对传感器读数的干扰，从而提高压力测量的准确性。
除了拥有TERPS技术的性能和先进制造工艺外，RPS/DPS8000系列产品还可为用户提供各种规格的压力接口和电气连接。用户可以根据其具体应用需求进行选择，这使得该系列传感器具有很高的选型灵活性。
Druck德鲁克RPS/DPS8000系列传感器结合了TERPS先进技术以及高质量、高可靠性和高选型灵活性等优点，可为高精度、高稳定性的压力测量提供解决方案。
除了TERPS 技术的卓越性能和先进制造工艺外,DPS/RPS8000系列产品还可为用户提供各种规格的压力接口和电气连接,用户可根据具体应用需求进行选择。完美结合了TERPS先进技术以及高质量、高可靠性和高选型灵活性的8000系列传感器可为高精度、高稳定性的压力测量提供优良的解决方案。
High accuracy resonant pressure sensor
The RPS/DPS 8100 incorporates the exciting new TERPS technology. TERPS is a resonant silicon pressure sensor technology platform that provides an order of magnitude greater accuracy and stability than current standard pressure measurement technologies.
In addition to providing the performance and packaging improvements available with TERPS, the RPS/DPS 8100 product line takes advantage of best practices to offer a wide range of pressure and electrical connections to enable a level of customization for your specific requirements never before available in the performance class of this sensor.
The combination of the power of the TERPS technology and the quality, reliability and flexibility of the RPS/DPS 8100 Series offers a truly unique solution for high accuracy and high stability pressure measurement requirements.
沟槽刻蚀硅谐振RPS8100/DPS8000压力传感器特点
高精度,全补偿温度范围内±0.01%FS
高稳定性,±100ppm FS/年
最宽温度范围,-40℃至125℃
介质隔离结构可选,尤其适用于苛刻环境
多种输出信号可选,RS232、RS485、USB2.0、CAN总线或频率(TTL)输出
多种压力接口和电气连接可选
RPS8000/DPS 8000系列基准量程
0 至0.2MPa,0.7MPa,1.4MPa,2.0MPa, 3.5MPa,7.0MPa,10.0MPa,20MPa绝压
客户可在0~100kPa至0~20MPa绝压之间任意选择
校验量程，最小校准压力3.5kPa。
RPS/DPS 8100系列基准量程
0 至 200kPa 绝压；0 至350kPa 绝压
客户可选校验量程为:
35kPa~350kPa绝压(最小跨度100kPa)；35kPa~200kPa绝压(最小跨度50kPa)；35kPa~130kPa大气压(最小跨度35kPa)
其他大气压量程可根据需求咨询销售代表。更高的压力量程可在RPS/DPS8000系列中提供。
RPS/DPS 8200/8300系列基准量程
0 至0.2MPa 绝压；0 至 0.7MPa 绝压；0 至1.4MPa绝压；0 至 2.0MPa 绝压；0 至3.5MPa 绝压；0 至 7.0MPa 绝压
客户可在0~100kPa至0~7MPa绝压之间任意选择校验量程，最小校准压力3.5kPa。
RPS8100/DPS8000沟槽刻蚀硅谐振压力传感器性能指标
性能指标有两个等级可选:标准级和提高级，以下精度指标包含非线性、迟滞、重复性的综合影响以及全补偿温度范围内的温度影响。
选型代码
精度：A1-标准级，0.02%FS；A2-提高级，0.01%FS
对于频率输出模式，上述精度可通过随传感器提供的多项式曲线和算法及相应系数计算得到
8100系列：对于大气压量程的提高级精度选项，最大误差不超过±0.1hPa
RPS8100/DPS8000沟槽刻蚀硅谐振压力传感器长期稳定性
标准级:±0.02%FS/年；提高级:±0.01%FS/年
Please ensure that only the intended sealing face is used when mounting the sensor. Failure to comply with this requirement may affect performance or calibration accuracy.
Male threaded pressure connectors must not be sealed or constrained against the face at the base of the thread. The forward cone or flat face should always be used, as indicated below.
