过程成像cs210窑扫描系统
过程成像cs210窑扫描系统 对建筑材料水泥加工窑壳红外监测。过程成像cs210窑扫描系统应用点---要保持窑炉性能并防止成本集约型故障，就必须了解耐火材料的状况。扩展了水泥窑CS210过程成像系统的功能，增加了可集成到系统软件中的可选三维视图和耐火材料管理数据库模块。 过程成像cs210窑扫描系统 这种增强型窑扫描系统通过对回转窑的连续监测来检测耐火材料损失、损坏和损失造成的热点，从而使水泥制造商能够避免昂贵的窑体损坏和意外关闭中......
产品描述
过程成像cs210窑扫描系统对建筑材料水泥加工窑壳红外监测。过程成像cs210窑扫描系统应用点---要保持窑炉性能并防止成本集约型故障，就必须了解耐火材料的状况。扩展了水泥窑CS210过程成像系统的功能，增加了可集成到系统软件中的可选三维视图和耐火材料管理数据库模块。过程成像cs210窑扫描系统这种增强型窑扫描系统通过对回转窑的连续监测来检测耐火材料损失、损坏和损失造成的热点，从而使水泥制造商能够避免昂贵的窑体损坏和意外关闭中止。
使用过程成像cs210窑扫描系统可以用“单砖”分辨率监测整个窑程的温度。系统还提供故障保护热点报警输出。操作员还可以检测异常情况，例如火焰位置和形状不正确。利用独立的点传感器，可以提供主传感器“遮挡”区域的温度数据，并能无缝地形成完整的热图像。
使用过程成像cs210窑扫描系统可以用“单砖”分辨率监测整个窑程的温度。系统还提供故障保护热点报警输出。操作员还可以检测异常情况，例如火焰位置和形状不正确。利用独立的点传感器，可以提供主传感器“遮挡”区域的温度数据，并能无缝地形成完整的热图像。
1、检测因耐火材料缺失、损坏或损耗而造成的热点
2、检测异常作业条件，如烘烤
3、优化并管理窑炉维护
4、延长窑炉和耐火材料的使用寿命
5、交钥匙方案能够通过集成的方式降低安装成本；
6、阴影监控能够在炉中难以看见的区域探测到温度图像；
7、设备非常耐用，能够有效降低维护成本。

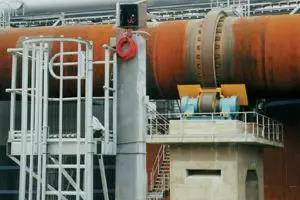

现场实例图：水泥加工用的旋转窑由钢制成，衬有陶瓷耐火材料以保护钢免受燃烧器的热量 (1500℃)。
现场实例图：水泥加工用的旋转窑由钢制成，衬有陶瓷耐火材料以保护钢免受燃烧器的热量 (1500℃)。
增加的单条光纤通信通道，可将位于窑体处的扫描仪系统的所有系统数据传输至控制室内的主计算机成像系统，简化了过程成像cs210窑扫描系统的安装。利用现已支持多达4台扫描仪的cs210红外线(IR)扫描解决方案，水泥厂经营者可确定回转窑耐热材料的有效性，检测失效的耐火砖，从而采取相应的措施，防止更大的损害，还可制定定期维护计划，以很短的停工时间更换耐火材料，从而延长耐火材料寿命，产生经济效益，避免突发事件。
3D视图模块将帮助用户轻松掌握所有回转窑及其环境的数据，包括回转窑、支撑圈和烧成带的实时视图(利用可选硬件)，甚至包括非耐火材料的“实时视图”，该模块是标准CS系统的一部分。
耐火材料管理模块将帮助用户决定何时更换水泥窑的耐火材料，其数据库基于增强的数据管理系统，可监测已安装的耐火砖，包括收集、保存和分析所有必须数据，指示使用期间的耐火材料损耗。该系统软件具有易于使用的用户界面，可利用预定义下拉列表输入标准数据，以及易于使用的历史跟踪信息，包括所有相关的耐火材料和回转窑数据、维护数据、日期、时间和用户更改记录。

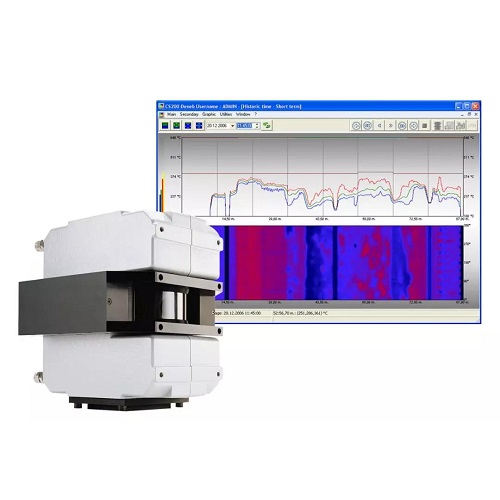

过程成像cs210窑扫描系统的核心是一个经特殊设计的MP150 HR红外线扫描仪(每次扫描1024个数据点)和一个集成式加热器，专门针对回转窑应用而配置。MP150具有很新科技的光学器件、先进的微处理器电子器件和高可靠性电机，可将信号处理、数据存储和数据通信组合在一个集成式设备中。为确保在很恶劣的窑体环境下的可靠工作，MP150红外线扫描仪设计有坚固的铸铝外壳，然后再将其安装在带有空气吹扫和水冷功能的不锈钢防护箱中。
过程成像cs210窑扫描系统采用板载以太网TCP/IP通信，可通过OPC与其他程序连接。该系统的人性化DataTemp® CS软件完全兼容于Windows® 7，方便配置/设置和多权限安全设置。这种图形用户界面针对回转窑应用而特别设计，只需少量培训即可方便地设置和使用扫描仪。
通过DataTemp软件附件使得过程成像cs210窑扫描系统可扩展为完备的窑体监测工具。例如，系统可集成烧成带监测选件和实时轮带滑移(LRM)监测选件，以便在控制室内的一个屏幕上显示完整信息，而所有数据、事件和报警会被储存至通用数据库，访问方便。另外，系统还提供了风机控制和阴影区监测选件。
文章来源于Fluke
