Fluke1663多功能安装测试仪概述：
Fluke 1663 安装测试仪是一款理想的测试仪器，适于工作环境艰苦的专业人员使用。功能齐全、先进，而且易于使用。操作便捷，各级现场工作人员均可轻松掌握其使用方法。

Fluke1663多功能安装测试仪特点：

Fluke 1663 安装测试仪不会使您触犯所有当地法规，而且能快速高效地进行测试。对在无意中连接至被测系统的设备提供保护，并且还可以用智能手机轻松分享测试结果。

测量功能

• L-N、N-PE 输入的通断性
• 测试平稳直流灵敏 RCD（B 型）
• 接地电阻
• 电压和频率
• 接线极性检测器，检测 N 线是否断开
• 绝缘电阻
• 通断性和电阻
• 通过通断性测试测量电机绕组
• 回路电阻和线路电阻
• 潜在的接地故障电流 (PEFC/IK)
• 潜在的短路电流 (PSC/IK)
• RCD 切换时间
• RCD 脱扣测试（斜坡测试）
• 在一个测试中测量 A 型和 AC 型 RCD 的脱扣时间和电流
• RCD 变流
• RCD 自动测试序列
• 相序指示器

其它功能

• 开/关可切换式自动启动，适用于 RCD 和回路测试
• 自检
• 背光显示屏

存储接口

• Z Max 存储
• 数据存储
• 计算机接口（与可选软件FlukeView 及 Fluke DMS 一起使用时）
• 时间和日期（与可选软件 FlukeView 一起使用时）

内含附件

• 大负载、单输入电源线
• 硬质便携箱
• 远程控制探头
• 调零适配器
• 可承受 1 米坠落
• 小巧轻便（小于 1.3 kg）并随附加厚背带，可解放双手进行全天测试

Fluke1663多功能安装测试仪技术指导：

交流电压测量
量程	500 V
分辨率	0.1 V
45 Hz 至 66 Hz 的精度	0.8% + 3
输入阻抗	360 kΩ
过载保护	660 V 真有效值
通断性测试 (RLO)
量程（自动切换量程）	20 Ω / 200 Ω / 2000 Ω
分辨率	0.01 Ω / 0.1 Ω / 1 Ω
开路电压	>4 V
绝缘电阻测量 (RISO)
测试电压	50-100-250-500-1000 V
测试电压精度（在额定测试电流条件下）	+10%、-0%
测试电压	50 V 100 V 250 V 500 V 1000 V
绝缘电阻量程	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
分辨率	0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ 0.01 MΩ / 0.1 MΩ / 1 MΩ
测试电流	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
回路阻抗和线路阻抗 (ZI)
量程	10 Ω / 0.001 Ω / 大电流 mΩ 模式
分辨率	0.01 Ω / 0.1 Ω / 1 Ω
潜在的接地故障电流，PSC 测试
量程	1000 A / 10 kA (50 kA)
分辨率	1 A / 0.1 kA
计算	将电源电压测量值分别除以回路 (L-PE) 电阻或线路 (L-N) 电阻测量值，即可计算出潜在的接地故障电流 (PEFC) 或潜在的短路电流 (PSC)。

RCD 测试、受测的 RCD 类型
RCD 类型	AC¹ G²、S³
型号 1663	A ="4"、AC¹、G²、S³
备注	¹AC 响应  ²通常无延时 ³延时 ="4"脉冲信号响应 ="5"平稳直流信号响应
脱扣速度测试 (ΔT)
电流设置¹	10-30-100-300-500-1000 mA – VAR 10-30-100 mA
乘数	x ½、x 1 x 5
测量范围	G 型 RCD	310 ms 50 ms
	S 型 RCD	510 ms 160 ms
备注	¹1000 mA（仅限于 AC 型） 较大 700 mA（在 VAR 模式下，A 型） VAR 模式不适用于 B 型。
RCD/FI-脱扣电流测量/斜坡测试 (IΔN)
电流量程	RCD 额定电流的 30% 至 110%¹
步长	IΔN² 的 10%
保持时间	G 型	300 ms/步长
	S 型	500 ms/步长
测量精度	±5%
指定的脱扣电流范围 (EN 61008-1)	50% 至 100%（AC 型） 35% 至 140%（A 型）(>10 mA) 35% 至 200%（A 型）(≤10 mA) 50% 至 200%（B 型） ²5%（B 型）
备注	¹30% 至 150%（A 型）IΔN > 10 mA 30% 至 210%（A 型）IΔN = 10 mA 20% 至 210%（B 型）
接地电阻测试 (RE)
量程	200 Ω / 2000 Ω
分辨率	0.1 Ω / 1Ω
频率	128 Hz
输出电压	25 V
相序指示
图标	相序指示器启用。
通用技术指标
尺寸（长x宽x高）	10x25x12.5 cm
重量（含电池）	1.3 Kg
电池规格、数量	AA 型，6节。
密封性能	IP-40
安全性	符合 EN61010-1 Ed 2.0 (2001-02)、UL61010、ANSI/ISA –s82.02.01 2000 和 CAN/CSA c22.2 No.1010 第 2 版标准要求
过压	CAT III / 500V、CAT IV 300V
性能	EN61557-1 至 EN61557-7 第 2 版和 EN61557-10 第 2 版

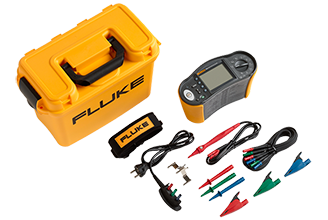

fluke1663多功能安装测试仪型号和配件：

型号名称	描述
FLK-1663	Fluke 1663 多功能安装测试仪 随附： 6 节 AA (IEC LR6) 电池 C1600 硬质便携包 调零适配器 大负载电源线 STD 标准测试导线组 加厚背带和腰带 快速参考指南 TP165X 远程控制探头和导线 用户手册光盘

Test Probes
TLK290	TLK290 弹性插座探头组
TP165X	TP165X 远距离控制探头
ES165X	接地柱测试套件 (Fluke 1653)
