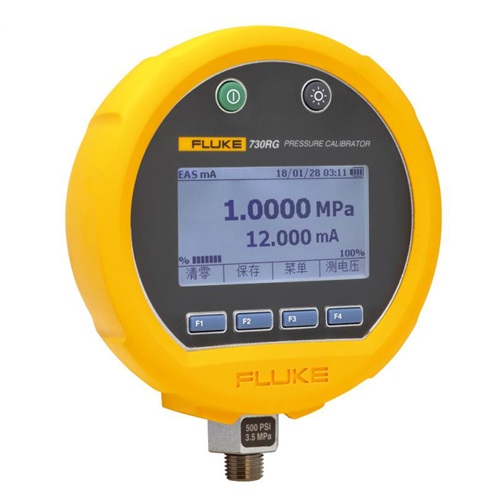

FLUKE730G 智能数字压力校验仪
产品描述
核心功能与技术原理
技术原理：HART信号叠加在4-20mA回路上，730G内部通过电容耦合提取频移键控（FSK）信号，并解码为数字指令。仪表在测量电流的同时，可与变送器双向通信，读取PV值、写入参数。
精度表述：精度已包含线性度、重复性、分辨率、参考精度、一年期稳定性和温度效应的影响，用户无需额外计算。
FLUKE730G内部可存储多达128条校验记录，每条记录包含压力/电流/电压的实测值、理论值、误差及时间戳。通过USB线连接电脑，使用730G/PCSW校验管理软件，可读取存储数据并自动生成符合JJG875（压力表）和JJG882（压力变送器）规程的校准报告。软件还支持被测设备的资产管理，建立完整的计量台账。

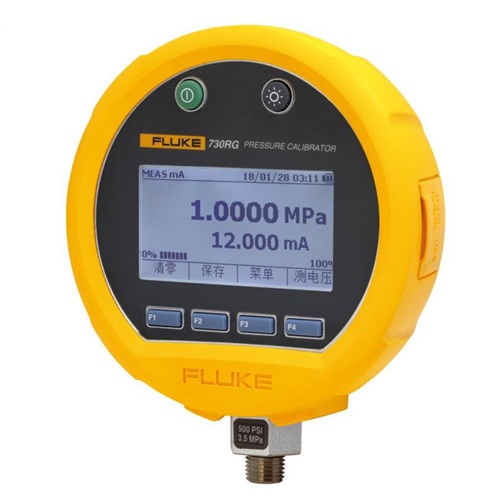

FLUKE730G智能数字压力校验仪
详细技术参数表
型号 |
量程 |
分辨率 |
精度（满量程） |
爆裂压力 |
730G01 |
-14至2000psi(-0.97至140bar) |
0.1psi |
±0.05% |
8000psi |
730G02 |
-14至3000psi |
0.1psi |
±0.05% |
10000psi |
730G04 |
-14至15psi |
0.001psi |
±0.05% |
45psi |
730G07 |
-14至500psi |
0.01psi |
±0.05% |
2000psi |
730G31 |
-14至10000psi |
1psi |
±0.05% |
15000psi |
730GA4 |
0至15psi绝压 |
0.001psi |
±0.05% |
60psi |
730GA60 |
0至100psi绝压 |
0.01psi |
±0.05% |
400psi |
730RG04 |
-14至15psi |
0.001psi |
±0.02%(正压) |
45psi |
730RG08 |
-14至1000psi |
0.1psi |
±0.02% |
10000psi |
730RG31 |
-14至10000psi |
0.1psi |
±0.05% |
15000psi |
参数 |
量程 |
分辨率 |
精度（23℃±5℃） |
温度系数 |
直流电流 |
0~24mA |
1μA |
±0.01%读数±2LSD |
±0.002%满量程/℃ |
直流电压 |
0~30V |
1mV |
±0.01%读数±2LSD |
±0.002%满量程/℃ |
回路电源 |
24VDC@20mA |
— |
额定值±10% |
— |
内置温度测量 |
-10~50℃ |
0.1℃ |
±0.5℃ |
— |
项目 |
规格 |
工作温度 |
-10℃~50℃ |
储存温度 |
-20℃~60℃ |
相对湿度 |
0~95%无凝结 |
防护等级 |
IP54 |
跌落测试 |
1米 |
尺寸（高×宽×长） |
155mm×130mm×44mm |
重量 |
850g |
电池 |
锂电池3.7V2500mAh |
电池续航 |
25小时（不提供24V供电）；8小时（提供24V供电） |
安全认证 |
CSAC22.2No.1010.1:1992 |
EMC |
EN50082-1:1992，EN55022:1994ClassB |
通讯接口 |
USB（用于数据导出及充电） |
锂电池（已安装）
充电器及USB线
1/4NPT母头转1/4BSP公头适配器
1/4NPT母头转M20公头适配器
测试导线一组（红黑）
鳄鱼夹（红黑各一）
黄色皮套
产品核心优势（差异化亮点）
| 对比维度 | 常规数字压力表 | FLUKE730G智能数字压力校验仪 |
| HART通讯 | 无 | 支持HART7，可直接调整变送器 |
| 压力精度 | 0.1%~0.5%FS | 0.02%或0.05%FS（含温度补偿） |
| 电流/电压测量 | 通常无 | 0.01%精度，内置24V回路电源 |
| 数据存储 | 无或少量 | 128条校验记录，支持软件报告 |
| 绝压测量 | 较少提供 | 提供4个绝压量程，范围15~300PSIA |
| 真空测量 | 需专用表 | 730G系列支持负压至-14psi |
| 软件管理 | 无 | 730G/PCSW，自动生成JJG报表 |
其他差异化能力：
双插孔设计：压力接口采用标准1/4NPT，并随附转接头，适配BSP和M20螺纹，减少配件采购。
中文界面：全中文菜单，降低培训成本，适合国内实验室人员使用。
锂电池供电：Type-C或专用充电器，续航时间长，无更换电池的麻烦。
产品适用场景
| 行业/场景 | 典型应用 | 使用的FLUKE730G功能 |
| 计量研究院 | 压力表、压力变送器检定 | 0.02%高精度压力测量+电流测量+软件报告 |
| 石化企业压力实验室 | 定期校验现场返回的压力开关 | 压力开关触发值测试+HART调整 |
| 电力行业 | 锅炉汽包压力变送器校准 | 24V回路供电+同步压力/电流测量 |
| 制药行业 | 洁净区压力变送器周期检查 | 数据存储+无纸化报告，满足GMP要求 |
| 第三方校准机构 | 外出携带进行现场压力校验 | 便携设计+锂电池长续航+USB数据导出 |
| 军工/航空 | 高精度绝压传感器测试 | 绝压量程（730GA系列）0.05%精度 |
操作与使用优势
中文菜单与物理按键
FLUKE730G采用带背光的高分辨率LCD显示屏，菜单结构清晰。主要功能通过按键快速进入：压力测量、电流测量、HART通讯、数据存储。操作人员无需翻阅复杂手册即可完成常用设置。
压力归零与单位切换
在仪表通大气状态下，按“归零”键可消除零点漂移。长按单位键可循环选择psi、bar、kPa、MPa、inH₂O、mmH₂O、kg/cm²等常用单位。
HART调整流程（以压力变送器为例）：
连接变送器电流回路至730G的mA测量端子，开启回路电源。
将压力管路连接至730G压力接口，选择压力测量。
按“HART”键，仪表自动识别变送器，显示PV值。
施加0%和100%标准压力，选择“调整零点/量程”菜单，按提示写入新参数。
校验完成后保存记录，可导出报告。
数据存储与调用
按“存储”键可将当前压力、电流、误差值保存至内部存储器。通过USB连接电脑后，730G显示为U盘，可直接拷贝存储文件（CSV格式），或使用730G/PCSW软件生成格式化报告。
充电管理
内置锂电池，使用随附的充电器或USB线充电。满电状态下可持续使用一整天（8小时回路供电模式）。仪表有电量指示，低电量时自动关闭回路电源以保护电池。

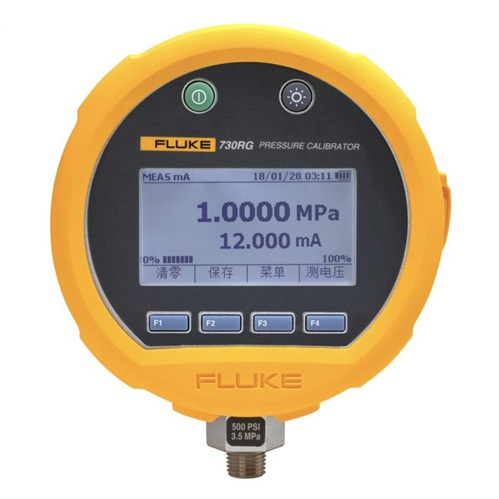

FLUKE730G智能数字压力校验仪
FLUKE730G智能数字压力校验仪将高精度压力测量、回路电流测试与HART通讯功能整合于一台便携设备中，为压力实验室和现场维护团队提供了一套完整的校准解决方案。其0.02%的精度等级、中文操作界面、无纸化数据管理以及三年保修政策，使其成为计量研究院、石化电力等行业压力仪表校验的实用选择。在采购前，建议根据被测设备的精度等级和量程范围，选择合适的精度系列（730G或730RG）及对应的压力量程。同时，配备730G/PCSW软件可显著提高校准工作的合规性和效率。如需进一步了解详细型号或申请演示，请联系深圳银飞电子，文章来源于压力校验仪。
