Fluke317真有效值数字钳形表的核心技术在于其“真有效值（TrueRMS）”测量能力。这一原理使其区别于传统的平均响应型仪表。在真实的电气环境中，许多负载（如变频器、节能灯、电脑电源等）会导致电流和电压波形发生畸变，不再是标准的正弦波。传统的平均响应仪表在面对这种非正弦波时，往往无法提供准确的读数，存在较大误差。而Fluke317通过内置的真有效值测量电路，能够精确计算复杂波形产生的实际热量或功率，从而给出准确的测量值。无论波形是正弦波、方波、三角波还是畸变波，它都能捕捉并计算出真实的等效直流值。这一特性对于现代工业环境中，因大量非线性负载导致的谐波问题尤为重要。它确保工程师在进行故障排查或设备维护时，获取的是反映电路真实状态的可靠数据。317的交流电压和交流电流真有效值准确度在量程的5%至100%范围内得以保证，为精确诊断提供了坚实基础。Fluke317真有效值数字钳形表是一款专为电气工程师和现场维护人员设计的紧凑型多功能测量工具，具有高精度、高安全性和良好的便携性。以下是其核心特点与技术参数的总结：
‌主要优势‌
‌真有效值（TrueRMS）测量‌：在非正弦波（如变频器、LED驱动、UPS等非线性负载）环境下仍能准确反映实际电流/电压值，避免普通平均值响应表因谐波导致的读数偏差‌
‌高分辨率小电流量程‌：具备‌40A量程‌，分辨率达‌0.01A‌，基本误差为‌±(1.6%+6字)‌（50–60Hz），适合精确测量小电流场景‌
‌纤薄轻便设计‌：钳口开度‌37mm‌，机身尺寸约‌162.4×58.25×30.5mm‌，重量仅‌384g（含电池）‌，便于在狭窄空间操作‌
‌安全等级高‌：符合‌CATIII600V‌安全标准，适用于低压配电箱等常见工业环境‌
‌实用功能齐全‌：
交/直流电流（最高600A）
交/直流电压（最高600V）
电阻（4000Ω）、通断测试（≤30Ω）
背光显示屏、数据保持、自动关机
适用场景‌
低压配电系统巡检
电机、照明、变频器等设备的电流测量
狭窄空间或密集线束的现场作业
需要高精度小电流测量的场合（如控制电路）。

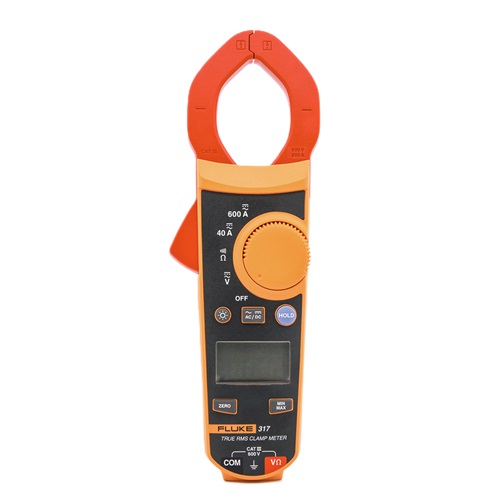

结构设计：纤薄与人体工学

在结构设计上，Fluke317真有效值数字钳形表充分考虑了现场操作的实际需求。其设计目标之一是解决电气柜内部空间狭小、导线密集带来的测量难题。317采用了纤薄的钳头设计，钳口开度达到37毫米，能够轻松夹持较粗的电缆，同时其纤细的外形更易于在狭窄的缝隙和密集的线束中游走。

技术规格
数字显频	6000字分辨率
电池低电量指示	电池低电量指示
电源	3颗AAAIECLR03电池
数字钳形表钳口开度	1.45in(37mm)
钳开口度	1.45in(37mm)
数字钳形表尺寸(长x宽x高)	9.21inx2.95inx1.37in  234.0mmx75.0mmx34.8mm
数字钳形表重量	384g(包括电池)
自动量程	Ohms
安全	CE  EN/IEC61010-1和IEC61010-2-032  安装类别III,600V工作环境



317技术指标
交流电流	量程  40.00A,600.0A 分辨率  0.01A,0.1A 准确度  1.6%±6字(50-60Hz){40A}    2.5%±8字(60-500Hz){40A}    1.5%±5字(50-60Hz){600A}    2.5%±5字(60-500Hz){600A} CrestFactoradd2%intospecforCF>2  3.0Max@500A,2.5Max@600A 交流响应  真有效值
直流电流	量程  40.00A,600.0A 分辨率  0.01A,0.1A 准确度  1.6%±6字(40A)    1.5%±5字(600A)
交流电压	量程  600.0V 分辨率  0.1V 准确度  1.5%±5字(20-500Hz) 交流响应  真有效值
直流电压	量程  600.0V 分辨率  0.1V 准确度  1%±4字
分辨率	量程  400.0Ω,4000Ω 分辨率  0.1Ω,1Ω 准确度  1%±5字
低通滤波器参数	已内置，900Hz
通断测量	≤30Ω
启动电流	响应时间  不符合
频率测量	量程  不符合 准确度  不符合 触发电平  不符合



319技术指标
交流电流	量程  40.00A,600.0A,1000A 分辨率  0.01A,0.1A,1A 准确度  1.6%±6字(50-60Hz){40A}    2.5%±8字(60-500Hz){40A}    1.5%±5字(50-60Hz){600/1000A}    2.5%±5digit(60-500Hz){600/1000A} CrestFactor和2%到规格为 CF>2  3.0Max@500A,2.5Max@600A,1.4Max@1000A 交流响应  真有效值
直流电流	量程  40.00A,600.0A,1000A 分辨率  0.01A,0.1A,1A 准确度  1.6%±6字(40A)    1.5%±5字(600/1000A)
交流电压	量程  600.0V 分辨率  0.1V 准确度  1.5%±5字(20-500Hz) 交流响应  真有效值
直流电压	量程  600.0V 分辨率  0.1V 准确度  1%±4字
分辨率	量程  400.0Ω    4000Ω 分辨率  0.1Ω    1Ω 准确度  1%±5字
低通滤波器参数	已内置，900Hz
通断测量	≤30Ω
启动电流	响应时间  100毫秒
频率测量	量程  5.0-500.0Hz 准确度  0.5%±5字 触发电平  10-100Hz≥5A,5-10Hz,100-500Hz≥10A

所有准确度指标均指73°F±41°F(23°C±5°C)

低于64°F和高于82°F(18°C和高于28°C)


环境参数:
数字钳形表工作温度	14°Fto122°F(-10°Cto50°C)
储存温度	-40°Fto140°F(-40°Cto60°C)
工作湿度	没雾(<50°F)(<10°C)  90%RH(50°Fto86°F)(10°Cto30°C)  75%RH(86°Fto104°F)(30°Cto40°C)  45%RH(104°Fto122°F)(40°Cto50°C)  没有雾
工作海拔高度	海拔2000米
储存海拔高度	海拔12,000米
IP指标	IP40
数字钳形表震动要求	RandomMIL-PRF-28800FClass2,5-500Hz,30minutesperaxis
跌落测试要求	一米
EMI,RFI,EMC	非特指至于EMC环境使用≥0.1V/m
温度系数	0.1x(规定准确度)/°C  (<64°For>82°F)  (<18°Cor>28°C)

除了功能性，其设计同样注重用户体验。整体造型遵循人体工程学原理，流线型的外壳使得握持更加舒适稳固，即使长时间单手操作也不易疲劳。针对光线不足的现场环境，Fluke317配备了大尺寸的背光显示屏，确保在昏暗的配电室或设备背面，读数也能一目了然。此外，384克的轻量化设计（含电池），进一步降低了携带和使用的负担。

性能优势：宽量程与高精度结合

分析Fluke317的技术参数，可以发现其性能优势在于宽泛的测量范围与特定领域的高精度结合。
宽泛的电流测量：它提供了600.0A的交直流电流测量能力，能够覆盖从商业配电到工业电机等广泛应用的电流测量需求。 独特的小量程高精度：其技术亮点之一在于40.00A小量程档位的设计。在这个档位下，分辨率高达0.01A，准确度达到±1.6%±6字（50-60Hz）。许多维护工作，如检查控制电路、待机电流或小功率设备，都需要测量小电流，Fluke317的这一特性恰好满足了这类需求，提供了堪比专用仪表的精度。
全面的其他测量功能：除了电流，它还具备600V的交直流电压测量能力，以及4000Ω的电阻测量功能。通断测量功能响应灵敏（≤30Ω蜂鸣），便于快速检查线路连通性。
环境适应性：从参数来看，Fluke317能在-10°C至50°C的温度范围内稳定工作，并可在海拔2000米的环境中使用，IP40的防护等级能有效防止固体异物进入，这些参数确保了其在多种工业环境下都能可靠运行。

典型应用场景

凭借上述特性，Fluke317真有效值数字钳形表在多个典型场景中都能发挥重要作用：
工业电气柜维护：在布满线缆的电气柜中，其纤薄的钳头可以轻松夹取断路器、接触器或变频器输出端的导线，无需断开电路即可测量运行电流。其真有效值特性对于准确测量变频器输出的非正弦波电流特别有用。 商业建筑与设施管理：在检查照明系统、空调机组或电梯时，技术人员可以用317快速测量运行电流，判断设备是否过载或存在相位不平衡问题。0.01A的高分辨率也使其能够准确测量控制回路的微小电流。
设备预防性维护：定期记录电机、泵类的运行电流是预测性维护的基础。利用317的MIN/MAX功能，可以捕获设备运行期间的最大、最小电流值，帮助工程师分析启动冲击或负载波动情况。
汽车电气系统诊断：现代汽车中直流电气系统复杂。使用317的直流电流功能，配合归零（ZERO）功能以消除地磁场或剩余磁性的影响，可以精确测量车辆的暗电流（静态电流），辅助排查电池亏电故障。

产品维护须知

为了保证Fluke317的长期可靠性和测量准确性，正确的维护和了解质保政策是必要的。
日常维护：仪表无需特殊保养，但应注意保持清洁。清洁外壳时，应使用湿布和温和的清洁剂，避免使用研磨剂或溶剂。钳口接触面应保持清洁，若有污垢可用轻微沾湿的布擦拭，以免影响测量精度。
电池管理：当显示屏出现电池电量不足指示时，应及时更换三节AAA、IEC、LR03电池，以防止因电压不足导致测量错误。如果仪表长期不使用，建议取出电池，避免电池泄漏腐蚀内部电路。

Fluke317真有效值数字钳形表通过将先进的真有效值测量原理、针对狭小空间的纤薄结构设计以及宽量程与高精度相结合的性能特点，成为电气维护、故障排查和安装调试工作中的可靠工具。小编极仪银飞总结，其广泛的应用适应性和完善的维护质保体系，为长期使用提供了有力支持。
