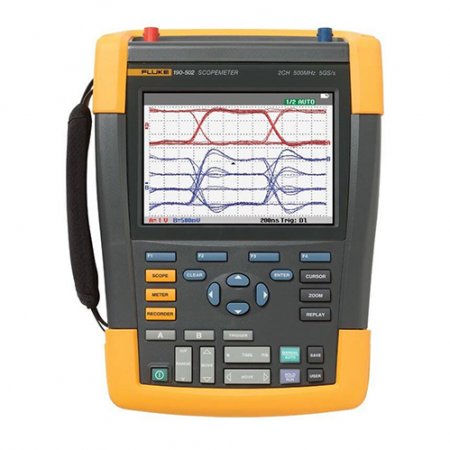

Fluke190-502 ScopeMeter® 彩色数字示波表
在工业电子调试、电力系统维护及电子研发等场景中，便携式示波表的精准度、安全性与便携性直接影响测试效率与故障诊断精度。 Fluke-190-502ScopeMeter彩色数字示波表 作为190II系列的双通道旗舰型号，完美融合了台式示波器的高性能与手持设备的灵活特性，凭借500MHz带宽、CATIII1000V/CATIV600V的高安全等级，以及Connect-and-View自动触发、TrendPlot趋势记录等核心功能，成为工业现场与实验室测试的可靠工具。该仪器不仅能精准捕获高频信号与瞬态干扰，更能在严......
产品描述
在工业电子调试、电力系统维护及电子研发等场景中，便携式示波表的精准度、安全性与便携性直接影响测试效率与故障诊断精度。Fluke-190-502ScopeMeter®彩色数字示波表作为190II系列的双通道旗舰型号，完美融合了台式示波器的高性能与手持设备的灵活特性，凭借500MHz带宽、CATIII1000V/CATIV600V的高安全等级，以及Connect-and-View™自动触发、TrendPlot™趋势记录等核心功能，成为工业现场与实验室测试的可靠工具。该仪器不仅能精准捕获高频信号与瞬态干扰，更能在严苛工业环境中稳定运行，为从微电子电路到高压电力设备的测试提供全方位支持。本文将结合福禄克官方权威资料，从核心参数、测试原理、功能应用三大维度，对Fluke-190-502进行深度解析。Fluke-190-502 ScopeMeter®彩色数字示波表，是福禄克公司一款非常经典的便携式测试工具，特别适合现场工程师和维护人员使用。它主打的就是坚固耐用、功能全面且便于携带，能在各种严苛环境下可靠工作。
Fluke-190-502 ScopeMeter®彩色数字示波表
（一）信号采集原理
Fluke-190-502采用双通道独立浮动隔离输入设计，每个BNC通道均具备1MΩ±1%的输入阻抗与15pF±2.25pF的寄生电容，既能减少对被测电路的负载影响，又能精准捕获微弱信号。输入信号经衰减器与耦合电路（支持AC/DC耦合切换）处理后，进入专用信号调理模块：AC耦合模式下低频限制<5Hz（直接输入）或<2Hz（10:1探针），可有效滤除直流分量；DC耦合模式则完整保留信号的直流与交流成分，适配不同测试需求。
针对高频干扰抑制，仪器内置20MHz和10kHz带宽限制器，结合>100dB的直流共模抑制比（CMRR）与>60dB的交流共模抑制比，可在工业强电磁环境中过滤干扰信号，还原被测信号的真实波形。例如在变频器测试中，能有效抑制电机启动时的电磁干扰，精准捕获PWM输出波形的细节特征。
（二）触发控制原理
触发系统是示波表稳定显示波形的核心，Fluke-190-502的Connect-and-View™自动触发技术通过实时分析信号的幅值、频率特性，智能设置触发电平、斜率与时基参数，无需手动调节即可获得稳定波形，尤其适用于快速切换测试点的现场场景。其触发灵敏度在DC至5MHz频段为0.5divisions（>5mV/div），500MHz频段为1division，可精准捕获微小信号变化。
手动触发模式支持边缘、脉冲宽度、视频等7种类型，满足复杂信号测试需求：脉冲宽度触发可设置<300ns至10s的脉冲识别条件，能检测电机驱动电路中的窄脉冲故障；视频触发兼容PAL、NTSC、SECAM等主流标准，可精准捕获特定场或行的视频信号；预触发功能则能捕获触发事件前的波形数据，触发延迟范围从-12divisions至+1200divisions，便于分析信号因果关系。
（三）模数转换与数据处理原理
Fluke-190-502为每个通道配备独立的8位模数转换器（ADC），单通道2.5GS/s的采样率可将模拟信号量化为400ps分辨率的数字样本，确保高频信号的细节不丢失。数字化后的信号经FPGA芯片快速处理，结合30种自动测量算法，实时计算峰峰值、有效值、频率、相位等参数，测量精度在直流电压模式下达±(1.5%+6counts)（5mV/div至100V/div），频率测量精度达±(0.5%+2counts)。
数据存储采用深度存储器设计，30,000点/通道的ScopeRecord模式可存储长达48小时的波形数据，TrendPlot™趋势记录功能则能连续22天监测电压、电流等参数的变化趋势，通过标记时间戳的峰值与平均值数据，助力间歇性故障排查。存储的数据可通过隔离USB端口导出至PC，借助FlukeView®软件进行波形对比、频谱分析与报告生成，提升数据利用率。
（四）安全测试原理
针对工业高压环境，Fluke-190-502采用双重绝缘与浮动输入设计，输入端口与接地间的绝缘强度符合CATIII1000V标准，有效防止操作人员触电。在测量不同电位的电路时，独立隔离输入避免了传统示波表因接地冲突导致的短路问题，无需额外配置差分探头或绝缘变压器，即可安全测量混合接地系统中的信号。仪器的BNC连接器采用绝缘设计，无裸露金属部分，进一步提升了高压环境下的操作安全性。
在工业自动化设备调试中，双通道同步测量能力可同时捕获PLC输出信号、伺服驱动器反馈信号与电机电流信号，快速定位时序失调、信号衰减等问题。例如在机器人伺服系统调试中，可同步测量驱动脉冲与电机转速反馈信号，分析相位差与频率响应特性，优化控制算法；搭配脉冲宽度触发功能，能精准捕获IGBT导通异常、脉冲失真等故障信号，为设备调试提供数据支撑。
电力电子领域中，500MHz带宽与0.7ns上升时间测量能力，可精准分析逆变器、变频器中的高频脉冲信号，支持Vpwm（脉冲宽度调制电压）与V/Hz参数测量，直接评估设备的输出特性与转换效率。其TrendPlot™趋势记录功能可连续监测22天内的电压电流波动，为电网谐波治理、设备老化监测提供长期数据支持；ScopeRecord模式则能捕获UPS启动、负载切换等暂态过程，便于分析瞬态冲击对设备的影响。
在电子研发与实验室测试中，仪器的高采样率与低噪声设计，可满足微电子电路的高频信号测试需求，数字余辉功能模拟传统模拟示波器的波形衰减效果，便于观察动态信号的变化轨迹；波形比较功能通过自动通过/失败测试，可快速验证被测信号与标准波形的一致性，提高批量测试效率。搭配可选温度探针，还能实现-40℃至2500℃的宽范围温度测量，适配多参数集成测试场景。
现场维护场景中，Fluke-190-502的IP51防护等级与2.1kg的便携设计，可适应工厂车间、户外运维等严苛环境；7小时续航（可选电池）与热插拔功能，确保长时间现场测试的连续性；内置万用表功能无需额外携带设备，可快速完成电阻、二极管、电压等基础测量，提升维护效率。
Fluke-190-502 ScopeMeter®彩色数字示波表
从行业价值来看，该仪器有效解决了工业测试中的三大痛点：一是多参数集成测试需求，双通道示波器+万用表的组合设计避免了多设备携带的繁琐；二是间歇性故障捕获难题，长时记录功能无需人员值守即可捕获偶发故障；三是恶劣环境适应性不足的问题，IP51防护与宽温工作范围（0℃-50℃不含电池）确保在各类工业场景中的可靠性。无论是电力电子设备的研发调试、自动化生产线的故障诊断，还是建筑配电系统的维护检测，Fluke-190-502都能提供精准、安全、高效的测试解决方案，助力企业降低维护成本、减少停机时间。
Fluke-190-502ScopeMeter®彩色数字示波表以其全面的技术参数、卓越的安全性能与贴合工业需求的功能设计，成为便携式测试仪器领域的优质选择。从信号采集到数据处理，从安全防护到便携操作，每一项设计都基于实际应用场景优化，既满足高精度测量要求，又兼顾现场使用的灵活性。随着工业自动化与电力电子技术的发展，设备复杂度与测试难度不断提升，Fluke-190-504凭借其双通道同步测量、高带宽、长时记录的核心优势，将持续为工业运维、设备研发与故障诊断提供可靠支持，成为技术人员的“得力助手”。对于追求高效、精准、安全测试的企业与技术人员而言，该仪器无疑是提升测试效率、保障设备稳定运行的理想选择。
核心特点
坚固耐用：防尘防水等级IP51，适合工业现场使用。
便携设计：锂离子电池供电，双通道型号续航约4小时（可选外置电池延长至8小时）。
电气隔离：两个或四个输入通道相互隔离，支持高安全等级测量（最高CAT IV 600V）。
多功能集成：除了示波功能，还集成了数字万用表（DMM）和外部触发输入。
主要技术参数
带宽：500 MHz
通道数：2个通道 + DMM/外部输入
实时采样率：高达625 MS/s
存储深度：每个通道10,000点
时基范围：5 ns/div 至 4 s/div
典型应用场景
工业自动化设备调试与维护
电力电子设备（如变频器、伺服驱动器）测试
电源质量分析与故障排查
教学实验室与科研场合
核心技术参数解析
Fluke-190-502的卓越性能源于其精准的硬件配置与科学的设计理念，以下核心参数均来自福禄克官方数据表与用户手册，确保数据的准确性与参考价值：| 技术类别 | 具体参数 | 性能说明 |
| 信号采集能力 | 带宽：500MHz（-3dB，DC耦合） | 可精准捕获高频电力电子信号、IGBT驱动脉冲及谐波成分，适配高压设备测试场景 |
| 通道数量：2通道（BNC输入）+1个DMM输入 | 支持双通道同步测量，可同时监测输入输出信号、控制信号与反馈信号，搭配万用表功能实现多参数集成测试 | |
| 实时采样率：最高2.5GS/s（单通道模式） | 400ps时间分辨率，可捕获8ns级别的瞬时脉冲与信号毛刺，避免高频信号混叠失真 | |
| 输入灵敏度：2mV-100V/div（直接输入）；20mV-1000V/div（10:1探针） | 兼容从微弱传感信号到高压动力信号的宽范围测量需求，无需频繁更换测试设备 | |
| 安全防护 | 安全等级：CATIII1000V/CATIV600V | 符合EN/IEC61010-1标准，污染等级2，可安全应用于建筑配电系统、工业变频器等高压场景 |
| 隔离设计：输入、参考与接地间独立隔离 | 浮动电压耐受能力达1000VCATIII，避免混合接地电路测量时的短路风险与触电隐患 | |
| 防护等级：IP51 | 防尘、防溅水设计，适应工业车间多尘、潮湿的恶劣环境 | |
| 存储与显示 | 记录长度：示波表模式10,000点/通道；ScopeRecord模式30,000点/通道 | 深度存储支持波形细节放大分析，可完整记录长达48小时的动态信号变化 |
| 显示屏：153mm彩色LCD（320×240像素） | LED温度补偿背光，电池供电时亮度90cd/m²，电源适配器供电时200cd/m²，强光下清晰可见 | |
| 存储容量：30组波形+设置、10组记录、9张屏幕截图 | 支持快速调用常用测试配置，无需重复设置参数 | |
| 电源与便携性 | 电池规格：BP290锂电池（26Wh/10.8V） | 低强度工作续航可达4小时，支持热插拔更换；搭配可选BP291电池续航延长至8小时 |
| 尺寸重量：270×190×70mm，2.1kg（含电池） | 紧凑设计便于手持操作，适配狭小空间与移动测试场景 | |
| 测量功能 | 示波器自动测量：30种参数 | 涵盖电压（DC/AC/AC+DC真有效值）、频率、相位、功率（Vpwm/VA/W/PF）等核心参数 |
| 万用表功能：5000计数 | 支持Vdc、Vac、电阻、二极管、温度（可选探针）测量，实现“一机多用” | |
| 触发系统 | 触发类型：Connect-and-View™自动触发+7种手动触发 | 含边缘、脉冲宽度、视频、N循环触发，自动识别信号类型并优化触发参数 |
测试原理深度剖析
Fluke-190-502的精准测量能力基于成熟的电子测试技术，核心测试原理可分为信号采集、触发控制、模数转换与数据处理四大环节，各环节协同确保测量精度与可靠性。Fluke-190-502 ScopeMeter®彩色数字示波表
Fluke-190-502采用双通道独立浮动隔离输入设计，每个BNC通道均具备1MΩ±1%的输入阻抗与15pF±2.25pF的寄生电容，既能减少对被测电路的负载影响，又能精准捕获微弱信号。输入信号经衰减器与耦合电路（支持AC/DC耦合切换）处理后，进入专用信号调理模块：AC耦合模式下低频限制<5Hz（直接输入）或<2Hz（10:1探针），可有效滤除直流分量；DC耦合模式则完整保留信号的直流与交流成分，适配不同测试需求。
针对高频干扰抑制，仪器内置20MHz和10kHz带宽限制器，结合>100dB的直流共模抑制比（CMRR）与>60dB的交流共模抑制比，可在工业强电磁环境中过滤干扰信号，还原被测信号的真实波形。例如在变频器测试中，能有效抑制电机启动时的电磁干扰，精准捕获PWM输出波形的细节特征。
（二）触发控制原理
触发系统是示波表稳定显示波形的核心，Fluke-190-502的Connect-and-View™自动触发技术通过实时分析信号的幅值、频率特性，智能设置触发电平、斜率与时基参数，无需手动调节即可获得稳定波形，尤其适用于快速切换测试点的现场场景。其触发灵敏度在DC至5MHz频段为0.5divisions（>5mV/div），500MHz频段为1division，可精准捕获微小信号变化。
手动触发模式支持边缘、脉冲宽度、视频等7种类型，满足复杂信号测试需求：脉冲宽度触发可设置<300ns至10s的脉冲识别条件，能检测电机驱动电路中的窄脉冲故障；视频触发兼容PAL、NTSC、SECAM等主流标准，可精准捕获特定场或行的视频信号；预触发功能则能捕获触发事件前的波形数据，触发延迟范围从-12divisions至+1200divisions，便于分析信号因果关系。
（三）模数转换与数据处理原理
Fluke-190-502为每个通道配备独立的8位模数转换器（ADC），单通道2.5GS/s的采样率可将模拟信号量化为400ps分辨率的数字样本，确保高频信号的细节不丢失。数字化后的信号经FPGA芯片快速处理，结合30种自动测量算法，实时计算峰峰值、有效值、频率、相位等参数，测量精度在直流电压模式下达±(1.5%+6counts)（5mV/div至100V/div），频率测量精度达±(0.5%+2counts)。
数据存储采用深度存储器设计，30,000点/通道的ScopeRecord模式可存储长达48小时的波形数据，TrendPlot™趋势记录功能则能连续22天监测电压、电流等参数的变化趋势，通过标记时间戳的峰值与平均值数据，助力间歇性故障排查。存储的数据可通过隔离USB端口导出至PC，借助FlukeView®软件进行波形对比、频谱分析与报告生成，提升数据利用率。
（四）安全测试原理
针对工业高压环境，Fluke-190-502采用双重绝缘与浮动输入设计，输入端口与接地间的绝缘强度符合CATIII1000V标准，有效防止操作人员触电。在测量不同电位的电路时，独立隔离输入避免了传统示波表因接地冲突导致的短路问题，无需额外配置差分探头或绝缘变压器，即可安全测量混合接地系统中的信号。仪器的BNC连接器采用绝缘设计，无裸露金属部分，进一步提升了高压环境下的操作安全性。
核心功能与应用场景
Fluke-190-502的功能设计深度贴合工业测试需求，通过软硬件协同优化，实现从信号捕获到故障定位的全流程高效处理。在工业自动化设备调试中，双通道同步测量能力可同时捕获PLC输出信号、伺服驱动器反馈信号与电机电流信号，快速定位时序失调、信号衰减等问题。例如在机器人伺服系统调试中，可同步测量驱动脉冲与电机转速反馈信号，分析相位差与频率响应特性，优化控制算法；搭配脉冲宽度触发功能，能精准捕获IGBT导通异常、脉冲失真等故障信号，为设备调试提供数据支撑。
电力电子领域中，500MHz带宽与0.7ns上升时间测量能力，可精准分析逆变器、变频器中的高频脉冲信号，支持Vpwm（脉冲宽度调制电压）与V/Hz参数测量，直接评估设备的输出特性与转换效率。其TrendPlot™趋势记录功能可连续监测22天内的电压电流波动，为电网谐波治理、设备老化监测提供长期数据支持；ScopeRecord模式则能捕获UPS启动、负载切换等暂态过程，便于分析瞬态冲击对设备的影响。
在电子研发与实验室测试中，仪器的高采样率与低噪声设计，可满足微电子电路的高频信号测试需求，数字余辉功能模拟传统模拟示波器的波形衰减效果，便于观察动态信号的变化轨迹；波形比较功能通过自动通过/失败测试，可快速验证被测信号与标准波形的一致性，提高批量测试效率。搭配可选温度探针，还能实现-40℃至2500℃的宽范围温度测量，适配多参数集成测试场景。
现场维护场景中，Fluke-190-502的IP51防护等级与2.1kg的便携设计，可适应工厂车间、户外运维等严苛环境；7小时续航（可选电池）与热插拔功能，确保长时间现场测试的连续性；内置万用表功能无需额外携带设备，可快速完成电阻、二极管、电压等基础测量，提升维护效率。
技术优势与行业价值
相较于传统台式示波器与普通便携式示波表，Fluke-190-502的核心优势体现在性能、安全与易用性的平衡设计上：500MHz带宽与2.5GS/s采样率处于便携式示波表领先水平，可与台式仪器媲美；CATIV600V的高等级防护满足高压场景测试需求，消除安全隐患；Connect-and-View™自动触发、一键存储等功能降低了操作门槛，即使非专业操作人员也能快速上手。Fluke-190-502 ScopeMeter®彩色数字示波表
Fluke-190-502ScopeMeter®彩色数字示波表以其全面的技术参数、卓越的安全性能与贴合工业需求的功能设计，成为便携式测试仪器领域的优质选择。从信号采集到数据处理，从安全防护到便携操作，每一项设计都基于实际应用场景优化，既满足高精度测量要求，又兼顾现场使用的灵活性。随着工业自动化与电力电子技术的发展，设备复杂度与测试难度不断提升，Fluke-190-504凭借其双通道同步测量、高带宽、长时记录的核心优势，将持续为工业运维、设备研发与故障诊断提供可靠支持，成为技术人员的“得力助手”。对于追求高效、精准、安全测试的企业与技术人员而言，该仪器无疑是提升测试效率、保障设备稳定运行的理想选择。
