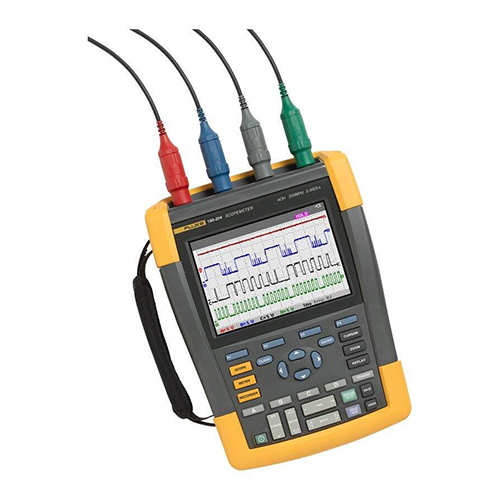

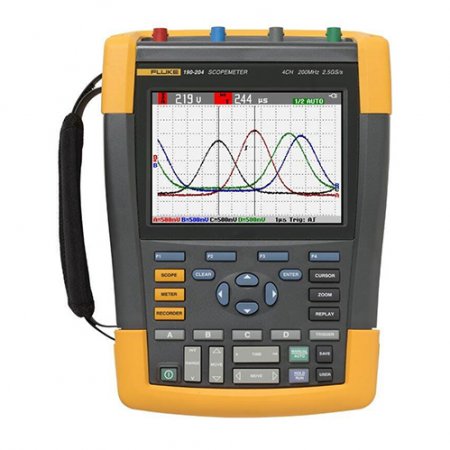

Fluke190-504 ScopeMeter® 彩色数字示波表
在工业电气测试与设备故障诊断领域，具备高安全性、便携性与精准度的 测试仪器 至关重要。Fluke-190-504ScopeMeter彩色数字示波表作为190II系列的旗舰型号，融合了台式示波器的高性能与便携式设备的灵活特性，通过CATIII1000V/CATIV600V的安全等级认证，可在严苛工业环境中实现从微电子到高压电力电子设备的全方位测试。其500MHz带宽与四通道设计，搭配高达5GS/s的实时采样率，能够精准捕获快速瞬变信号与间歇性故障，为工厂维护工程师和技术人员提供可靠的......
产品描述
在工业电气测试与设备故障诊断领域，具备高安全性、便携性与精准度的测试仪器至关重要。Fluke-190-504ScopeMeter®彩色数字示波表作为190II系列的旗舰型号，融合了台式示波器的高性能与便携式设备的灵活特性，通过CATIII1000V/CATIV600V的安全等级认证，可在严苛工业环境中实现从微电子到高压电力电子设备的全方位测试。其500MHz带宽与四通道设计，搭配高达5GS/s的实时采样率，能够精准捕获快速瞬变信号与间歇性故障，为工厂维护工程师和技术人员提供可靠的测试解决方案，成为工业设备运维、自动化系统调试与电力电子故障排查的核心工具。Fluke-190-504 ScopeMeter®彩色数字示波表，是福禄克公司一款性能非常强悍的工业级手持测试工具，特别适合在严苛的现场环境中使用。
Fluke-190-504 ScopeMeter®彩色数字示波表
在信号采集环节，仪器采用独立浮动隔离输入设计，每个BNC通道均具备1MΩ±1%的输入阻抗与14pF±2.25pF的寄生电容，可在不干扰被测电路的前提下捕获微弱信号。输入信号经衰减器与耦合电路（支持AC/DC耦合切换）处理后，通过8位分辨率的独立模数转换器（ADC）进行数字化转换，单通道5GS/s的采样率可将信号量化为200ps分辨率的数字样本，确保高频信号的细节不丢失。对于高频干扰抑制，仪器内置20MHz和10kHz带宽限制器，结合>100dB的直流共模抑制比（CMRR）与>60dB的交流共模抑制比，可有效过滤工业环境中的电磁干扰。
触发系统是示波表捕获目标信号的关键，Fluke-190-504的Connect-and-View™技术通过自动识别信号幅值、频率特性，智能设置触发电平与斜率，无需手动调节即可实现稳定显示，尤其适用于快速切换测试点的场景。其触发灵敏度在DC至5MHz频段为0.5divisions（>5mV/div），500MHz频段为1division，可精准捕获微小信号变化；脉冲宽度触发支持<300ns至10s的脉冲识别，能够检测到电机驱动、逆变器等设备中的窄脉冲故障信号。此外，预触发功能可捕获触发事件前的波形数据，触发延迟范围从-12divisions至+1200divisions，便于分析信号因果关系。
数据处理与存储环节采用深度存储器设计，30,000点/通道的记录长度可存储长达48小时的波形数据，结合ScopeRecord滚动记录模式与TrendPlot趋势分析功能，能够追踪间歇性故障与信号漂移趋势。仪器内置30种自动测量算法，可实时计算峰峰值、有效值、频率、相位等参数，测量精度在直流电压模式下达±(3%+6counts)（5mV/div至100V/div），频率测量精度达±(0.5%+2counts)，满足工业测试的高精度要求。数据可通过隔离USB端口导出至PC，借助FlukeView®软件进行进一步分析与报告生成。
仪器的安全设计使其适用于多电压等级测试，从mV级微电子信号到kV级工业配电系统，独立隔离输入可避免不同接地参考电路的测量冲突，减少短路风险。IP51防护等级与坚固外壳设计，可抵御工业环境中的灰尘、潮湿与振动（正弦振动最大3g，冲击最大30g），工作温度范围0°C至50°C（不含电池），满足工厂车间、户外运维等严苛场景的使用需求。
存储与分析功能进一步拓展了仪器的实用性，100组屏幕回放功能可追溯历史测试数据，Zoom缩放与光标测量支持波形细节分析，光标模式包括垂直、水平双光标，可测量电压差、时间差、RMS值等参数，分辨率达1/100division。波形比较功能通过自动通过/失败测试，可快速验证被测信号与标准波形的一致性，提高批量测试效率。搭配可选附件如VPS510-R500MHz电压探头、i30sAC/DC电流钳，可扩展测量范围，实现从电压、电流到温度的全方位测试。
Fluke-190-504 ScopeMeter®彩色数字示波表
在行业应用中，该仪器已广泛用于汽车制造、能源电力、智能制造等领域：在电机驱动系统调试中，可同步测量三相电压、电流与转速信号，分析谐波畸变与相位差；在光伏逆变器测试中，捕获并网侧电压瞬变与功率波动；在工业自动化系统中，诊断PLC输出信号、传感器反馈信号的时序偏差。其精准的测量数据与可靠的稳定性，能够帮助技术人员快速定位故障根源，减少设备停机时间，降低维护成本。
Fluke-190-504ScopeMeter®彩色数字示波表以其全面的技术参数、卓越的安全性能与贴合工业需求的功能设计，成为工业测试领域的标杆产品。从信号采集到数据处理，从安全防护到便携操作，每一项设计都基于实际应用场景优化，既满足高精度测量要求，又兼顾现场使用的灵活性。随着工业自动化与电力电子技术的发展，设备复杂度与测试难度不断提升，Fluke-190-504凭借其多通道、高带宽、深存储的核心优势，将持续为工业运维、设备研发与故障诊断提供可靠支持，助力行业实现高效、精准的测试解决方案，成为技术人员的“得力助手”。
它的核心特点可以总结为：
高性能与便携：500MHz带宽，5GS/s实时采样率，4个完全隔离的输入通道，能捕捉高频瞬态信号。
坚固耐用：IP51防护等级，防尘防滴，专为工业现场设计。
安全可靠：CAT III 1000V / CAT IV 600V安全等级，确保高压环境下的测量安全。
长续航与灵活存储：标配电池支持长达7小时连续工作，支持外置电池延长使用时间。
这款设备主要面向电气、机械、自动化等领域的工程师和技术人员，用于设备维护、故障诊断和系统调试。
核心技术参数解析
Fluke-190-504的性能优势源于其全面且精准的技术参数配置，以下为基于官方权威资料整理的核心参数表，涵盖信号采集、安全防护、存储显示等关键维度：| 技术类别 | 具体参数 | 说明 |
| 信号采集 | 带宽：500MHz（-3dB） | 直流耦合模式下，可捕获高频电力电子信号与高速脉冲 |
| 通道数量：4通道（A/B/C/D） | 独立BNC输入，支持多信号同步测量与时序分析 | |
| 实时采样率 | 1通道：5GS/s；2通道：2.5GS/s；3-4通道：1.25GS/s | |
| 输入灵敏度 | 1:1探头：2mV-100V/div；10:1探头：20mV-1000V/div | |
| 安全防护 | 安全等级：CATIII1000V/CATIV600V | 符合EN/IEC61010-1标准，适配工业配电系统测试 |
| 隔离输入：1000V浮动电压 | 输入、参考与接地间独立隔离，避免混合电路测量短路风险 | |
| 防护等级：IP51 | 防尘防水设计，适应脏乱、潮湿的工业环境 | |
| 存储与显示 | 记录长度 | 示波表模式：10,000点/通道；ScopeRecord模式：30,000点/通道 |
| 显示屏：153mm彩色LCD | 320×240像素分辨率，LED背光补偿，强光下清晰可见 | |
| 存储容量 | 30组波形+设置、10组记录、9张屏幕截图 | |
| 电源与便携性 | 电池规格：BP291锂电池（52Wh） | 低强度工作可达7小时，支持热插拔更换 |
| 尺寸重量：270×190×70mm，2.2kg | 便于现场手持操作与携带 | |
| 测量功能 | 示波器测量：30种自动测量 | 含电压、频率、相位、功率（Vpwm/VA/W/PF）等参数 |
| 万用表功能：5000计数 | 支持Vdc/Vac/Vac+dc、电阻、二极管、温度测量 | |
| 触发系统 | 触发类型：Connect-and-View™等8种 | 含边缘、脉冲宽度、视频、N循环触发，自动识别信号类型 |
测试原理深度剖析
Fluke-190-504的精准测量能力基于成熟的电子测试技术，其核心测试原理可分为信号采集、触发控制、模数转换与数据处理四大环节，各环节协同确保测量精度与可靠性。Fluke-190-504 ScopeMeter®彩色数字示波表
触发系统是示波表捕获目标信号的关键，Fluke-190-504的Connect-and-View™技术通过自动识别信号幅值、频率特性，智能设置触发电平与斜率，无需手动调节即可实现稳定显示，尤其适用于快速切换测试点的场景。其触发灵敏度在DC至5MHz频段为0.5divisions（>5mV/div），500MHz频段为1division，可精准捕获微小信号变化；脉冲宽度触发支持<300ns至10s的脉冲识别，能够检测到电机驱动、逆变器等设备中的窄脉冲故障信号。此外，预触发功能可捕获触发事件前的波形数据，触发延迟范围从-12divisions至+1200divisions，便于分析信号因果关系。
数据处理与存储环节采用深度存储器设计，30,000点/通道的记录长度可存储长达48小时的波形数据，结合ScopeRecord滚动记录模式与TrendPlot趋势分析功能，能够追踪间歇性故障与信号漂移趋势。仪器内置30种自动测量算法，可实时计算峰峰值、有效值、频率、相位等参数，测量精度在直流电压模式下达±(3%+6counts)（5mV/div至100V/div），频率测量精度达±(0.5%+2counts)，满足工业测试的高精度要求。数据可通过隔离USB端口导出至PC，借助FlukeView®软件进行进一步分析与报告生成。
核心功能与应用场景
Fluke-190-504的功能设计深度贴合工业测试需求，其四通道同步测量能力可同时捕获输入输出信号、反馈环路与安全联锁信号，便于诊断复杂系统的时序问题与信号完整性故障。在电力电子领域，500MHz带宽与0.7ns上升时间测量能力，可精准分析IGBT栅极驱动脉冲、PWM输出波形的反射与瞬变，支持Vpwm（脉冲宽度调制电压）与V/Hz参数测量，适配变频器、逆变器等设备的调试。仪器的安全设计使其适用于多电压等级测试，从mV级微电子信号到kV级工业配电系统，独立隔离输入可避免不同接地参考电路的测量冲突，减少短路风险。IP51防护等级与坚固外壳设计，可抵御工业环境中的灰尘、潮湿与振动（正弦振动最大3g，冲击最大30g），工作温度范围0°C至50°C（不含电池），满足工厂车间、户外运维等严苛场景的使用需求。
存储与分析功能进一步拓展了仪器的实用性，100组屏幕回放功能可追溯历史测试数据，Zoom缩放与光标测量支持波形细节分析，光标模式包括垂直、水平双光标，可测量电压差、时间差、RMS值等参数，分辨率达1/100division。波形比较功能通过自动通过/失败测试，可快速验证被测信号与标准波形的一致性，提高批量测试效率。搭配可选附件如VPS510-R500MHz电压探头、i30sAC/DC电流钳，可扩展测量范围，实现从电压、电流到温度的全方位测试。
技术优势与行业价值
小编极仪银飞总结相较于传统台式示波器与普通便携式示波表，Fluke-190-504的核心优势体现在安全等级、便携性与功能集成的平衡设计上。CATIII1000V/CATIV600V的安全认证使其可直接用于低压配电系统的源头测试，而2.2kg的重量与长效锂电池设计，解决了台式设备移动不便的痛点。四通道设计与高采样率的组合，填补了普通便携示波表在多信号同步测量与高频信号捕获上的短板，无需携带多台设备即可完成复杂系统测试。Fluke-190-504 ScopeMeter®彩色数字示波表
Fluke-190-504ScopeMeter®彩色数字示波表以其全面的技术参数、卓越的安全性能与贴合工业需求的功能设计，成为工业测试领域的标杆产品。从信号采集到数据处理，从安全防护到便携操作，每一项设计都基于实际应用场景优化，既满足高精度测量要求，又兼顾现场使用的灵活性。随着工业自动化与电力电子技术的发展，设备复杂度与测试难度不断提升，Fluke-190-504凭借其多通道、高带宽、深存储的核心优势，将持续为工业运维、设备研发与故障诊断提供可靠支持，助力行业实现高效、精准的测试解决方案，成为技术人员的“得力助手”。
