LCR 数字电桥原理

时间:2016-10-14 点击：次     分类:技术文章

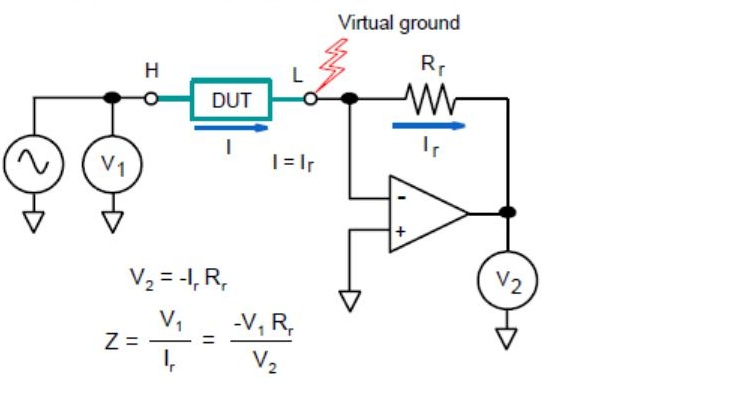

随着现代模拟与数字技术的发展，特别是高速运放和微处理器技术的发展，现代阻抗测量大都使用自动平衡电桥法，如下图：

上图中：首先由信号源发生一个一定频率和幅度的正弦交流信号，这个信号加到被测件DUT上产生电流流到虚地“0V”，因为运放输入电流为零，所以流过DUT 的电流完全流过Rr，很后根据欧姆定律DUT 的阻抗：Z = -V1*Rr/V2。因为运算放大器虚地功能的引入，使这种测量方法的精度和抗干扰能力产生了质的飞跃。

当然，以上只是一个比较抽象化的原理模型，真正的产品要复杂的多。
