某高校集成电路学院在MOSFET晶圆测试中面临导通电阻测量重复性差、分立仪器时序不同步的问题。本文复盘其选用TH1992B双通道源表的落地过程，给出半导体Rds(on)测试的验收要点与型号匹配逻辑

背景

某高校集成电路学院对一批MOSFET器件晶片开展导通电阻Rds(on)与I-V特性评估。测试需要在栅极施加扫描电压（Vgs），同时测量漏源极电压（Vds）和电流（Id）。原有方案使用独立的电压源和数字表，栅极激励与漏极测量之间存在毫秒级时序偏差，且引线电阻在低阻值区间引入的误差不可忽略。

痛点

分立仪器的时序不同步导致Rds(on)读数在脉冲条件下重复性不足；二线制连接在线缆电阻与接触电阻叠加后，低阻值段的测量不确定度无法满足晶圆级评估要求。

落地

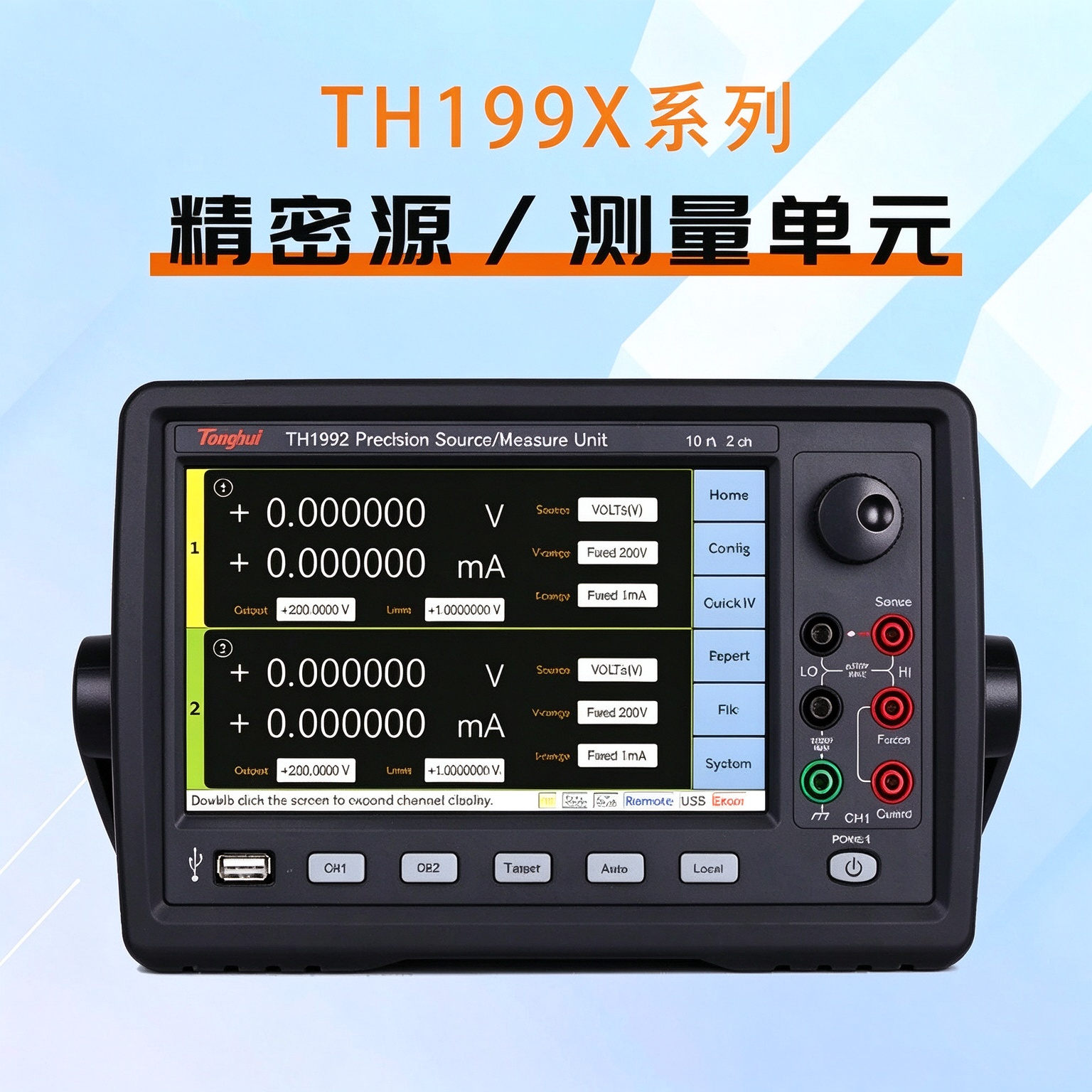

选用TH1992B双通道精密源/测量单元。通道1配置为栅极电压源，通道2配置为漏极电压/电流源，两通道由同一时基控制，消除时序偏差。接线从二线制改为四线制：Force与Sense分别接入器件的漏极和源极端子，Sense线不承载电流，仅感测端子实际电压，引线电阻从测量回路中被剔除。TH1992B的±210V/±3.03ADC与±10.5A脉冲量程覆盖了该批MOSFET的评估窗口。

验收要点

四线制改造后，低阻值段的测量重复性以多次连续读数的标准差来验收——标准差应稳定在测试规范允许的范围内，而非单次“看起来准”。双通道同步性以栅极脉冲与漏极采样的时间对齐来验收：在脉冲宽度50μs条件下，两通道的采样时刻偏差不应引入可观测的Id读数跳变。

型号匹配逻辑

该案例选用TH1992B而非TH1992（极限精度版），是因为MOSFETRds(on)测试的关注点在毫欧至欧姆量级，10fA分辨率并非必要；TH1992B的双通道架构和脉冲能力已覆盖需求，在成本与性能之间取得了平衡。若后续扩展至栅极漏电流（IGSS）等fA级参数，则需升级至TH1992。
