以某微电机厂匿名案例，复盘8通道脉冲式线圈测试仪在多品种混线生产中的仪器文件管理、判定参数切换方法及产线联机改造要点。

到现场第一件事不是开机测，是问清楚他们一天换几次型号。换型频率决定了仪器文件怎么配、通道怎么分配、参数怎么固化。

一、背景

这家微电机厂主要生产罩极电机和单相电容运转电机，绕组结构包含主绕组、副绕组，部分型号还有温度保护器绕组。此前匝间绝缘检测用一台单通道脉冲式线圈测试仪做抽检，换型时操作员手动重设脉冲电压和判定阈值，参数记录在纸质表单上。

二、痛点集中在三个地方

换型参数靠记忆。操作员在表单上找到对应型号的参数，手动输入脉冲电压、采样率、判定阈值。表单版本更新不及时时，有人按旧参数测了整批，发现波形对不上才回头查。抽检模式下，每批抽5–10只，绝缘弱点在小样本中的检出概率有限。判定结果不存储波形，客诉时无法回溯当时测的是哪只、波形长什么样。

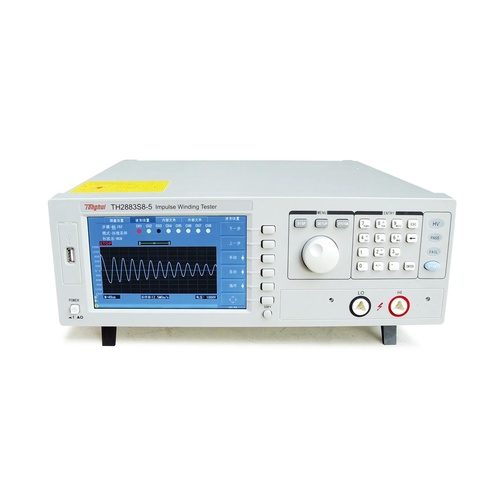

三、为什么选了TH2883S8-5

选型时对比了单通道方案和8通道方案。单通道方案便宜，但换型时需要逐相接线，一个操作循环的接线时间比测试时间长得多。4通道TH2883S4-5能覆盖三相主绕组，但这家电机的副绕组和温度保护器绕组也需要检测，4通道不够用。

TH2883S8-5的8通道中，实际使用情况是：CH1–CH2用于主绕组，CH3–CH4用于副绕组，CH5用于温度保护器绕组，其余通道预留后续新品的扩展。20组仪器文件对应20种在产型号，换型时操作员在触摸屏上选文件编号，参数自动加载。

四、落地过程的关键调整

标准波形的取样做了规范。不是随便测一只合格品就当标准，而是连续测10只经外观和直流电阻检验合格的样品，取32次平均后的波形作为标准。这一步刚开始操作员不理解，觉得“多此一举”。后来有一次判定阈值调得太紧导致误报增多，回头看标准波形发现取样时用的是单次采集的波形，本身就有噪声。重新按10只取平均后，误报降下来了。

消磁脉冲功能从默认关闭改为常开。连续测试时发现同一批线圈中，第3只以后的波形基线比前两只略高，检查后确认是前一只样品的剩磁影响了下一只的初始状态。开启消磁脉冲后，基线偏移问题消失。

参数文件固化后，操作员权限设为只读。不同用户权限的登录功能用于区分操作员和管理员——操作员只能调用文件，不能修改参数。

五、改进效果（以验收要点呈现，不编数据）

换型时参数设置动作从“逐项手动输入”变为“调用文件编号”。换型后首件必须用标准样品验证，波形差异在阈值内才允许批量测试。每只电机的测试波形通过COPY键存入U盘，保留检验记录。连续测试50只后复测标准样品，波形差异未出现超出阈值的漂移。

六、故障排查步骤（现场遇到的实际情况）

偶发FAIL时的排查顺序：先看波形是面积差异还是电晕尖峰差异。面积差异检查绕组圈数、线径一致性，以及测试线接触是否导致接触电阻变化。电晕差异检查绝缘漆涂覆是否均匀、绕线张力是否过大造成漆层微损伤。两者均无明显差异时，将采样率从200Msps降到100Msps重新测试，排除高频噪声导致的误判。如果降采样率后FAIL消失，说明原信号中的高频成分来自环境干扰而非样品缺陷。

七、验收要点汇总

换型后首件标准样品波形与存储标准一致；连续50只后标准样品复测波形差异在阈值内；COPY键存储的波形文件可在PC端打开并查看测试时间戳；消磁脉冲开启状态下连续测试的基线漂移量小于关闭状态。
