光伏组件光致发光(PL)测试技术全解析:原理、应用与设备指南

光伏组件光致发光(PL)测试技术全解析:原理、应用与设备指南。在全球能源转型的浪潮中,光伏组件的效率与可靠性已成为行业竞争的核心。从硅料到成品组件,每一道工艺的微小瑕疵都可能导致发电效率大幅衰减。光致发光(Photoluminescence,PL)测试技术凭借非接触、高分辨率、无损检测的特性,成为光伏产业链从研发到量产的“光学诊断师”。它通过捕捉半导体材料受激发出的荧光信号,精准定位缺陷、评估材料性能,为高效组件的制造提供了科学依据。本文将从技术原理、产业应用、设备细节到未来趋势,全面解析PL测试技术如何贯穿光伏组件的全生命周期。


一、PL测试技术:从“光激发”到“信号解读”的科学

光伏材料的光电性能本质上是载流子的产生、输运与复合的过程。PL测试通过人为调控这一过程,将材料内部的“隐性缺陷”转化为“可视信号”,其技术原理的核心是对半导体光物理过程的精准把控。
1.1物理机制:载流子的“激发-复合”发光旅程
PL测试的本质是利用半导体的光致发光效应:当特定波长的激光照射光伏材料(如硅片)时,光子能量被价带电子吸收,电子跃迁至导带形成非平衡载流子(电子-空穴对);这些载流子在扩散过程中,若遇到缺陷(如位错、杂质)会发生辐射复合,释放出能量低于激发光的光子(硅材料的特征发光波段为1100-1300nm,对应近红外区域)。
这一过程中,载流子寿命是关键指标——无缺陷区域的载流子寿命长,辐射复合概率高,PL信号强(图像显示为亮区);而缺陷密集区(如裂纹、金属杂质)会加速载流子非辐射复合,PL信号弱(图像显示为暗区)。通过捕捉这种明暗差异,PL测试能实现对材料内部状态的“可视化”诊断。
1.2关键参数:决定测试精度的“四大支柱”
PL测试的准确性依赖于对核心参数的精准控制,这些参数直接影响信号质量与缺陷识别能力:
激发强度:需匹配材料类型——对于高掺杂硅片,需提高激光功率(如5-10W/cm²)以克服杂质导致的载流子复合;而对于HJT(异质结)电池的本征非晶硅层,低功率连续激光(1-3W/cm²)可避免过度激发导致的信号饱和。
空间分辨率:由光学系统与探测器像素尺寸决定,主流系统可达1-5μm,足以识别硅片表面的微裂纹(宽度≥2μm)和局部杂质聚集(直径≥5μm),优于EL(电致发光)测试的10-20μm分辨率。
量子效率:探测器对1100-1300nm波段的响应能力直接影响信号信噪比,冷却型InGaAs相机(工作温度-70℃至-90℃)可将暗电流降至0.1nA以下,量子效率提升至70%以上,确保弱光信号的有效捕捉。
载流子寿命关联度:PL信号强度与载流子寿命呈正相关,通过校准曲线可实现定量分析——例如,高效PERC电池的PL平均强度对应的载流子寿命通常≥100μs,而存在隐裂的区域寿命可能骤降至10μs以下。

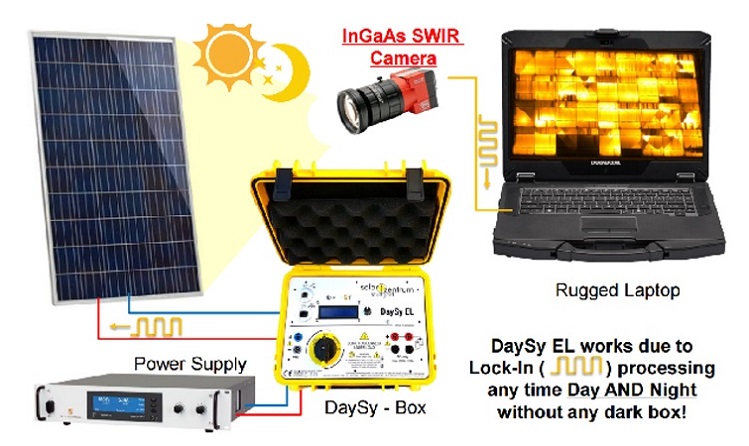

光伏测试组件


二、PL测试在光伏产业链中的“全流程诊断”应用

从硅料提纯到组件封装,PL测试贯穿光伏生产的各个环节,通过针对性检测解决不同阶段的质量痛点,成为降本增效的关键工具。
2.1硅片与电池片阶段:缺陷的“早期筛查”
在光伏产业链的上游,硅片与电池片的质量直接决定最终组件性能,PL测试在此阶段的核心价值是“提前发现隐性缺陷”,避免后续加工的成本浪费。
硅片缺陷检测:
隐裂与裂纹:在PL图像中表现为连续或断续的暗线,成因可能是切割过程中的机械应力(如金刚石线锯张力不均)。例如,厚度≤150μm的薄片硅片,即使0.1mm的微裂纹也会导致PL信号骤降30%,需在制绒前剔除。
杂质污染:金属杂质(如Fe、Cu)会形成深能级复合中心,导致局部PL信号“淬灭”(暗斑)。研究显示,硅片中Fe浓度超过1×10¹⁵atoms/cm³时,对应区域的载流子寿命会从100μs降至20μs以下,PL图像中呈现直径0.5-2mm的暗区。
氧碳含量异常:过高的氧含量(>5×10¹⁷atoms/cm³)会导致硅片内部形成氧沉淀,PL图像中表现为弥散性暗点,这类硅片在后续高温扩散工艺中易产生二次缺陷。
电池片工艺优化:
扩散均匀性:发射极(N型层)的掺杂浓度差异会通过PL强度分布体现——掺杂过浓区域载流子寿命短(PL信号弱),过淡则易形成表面复合(边缘暗区)。通过PL图像的灰度分析,可将扩散方块电阻的均匀性控制在±5%以内。
钝化效果:PERC电池的背面Al₂O₃钝化层质量直接影响PL信号均匀性——钝化不良区域因表面复合增强,PL信号强度比正常区域低20%-50%;而HJT电池的本征非晶硅(i-a-Si:H)层缺陷会导致PL图像出现“指纹状”暗纹,需通过PL测试优化PECVD工艺参数。
金属化接触:电极栅线与硅片的欧姆接触质量可通过PL对比度评估——良好接触区域因载流子被有效抽取,PL信号弱(暗线),而虚焊区域则因载流子堆积呈现亮线,这类缺陷会导致电池串联电阻增加10%以上。
2.2组件阶段:封装后的“质量回溯”
组件封装后,层压、接线等工艺可能引入新缺陷,PL测试可在不拆解组件的前提下,定位影响发电效率的隐患:
隐裂扩展:层压过程中的压力不均可能导致硅片隐裂扩展,PL图像中表现为从电池片边缘向中心延伸的暗线网络,这类缺陷会使组件功率衰减2%-5%,且长期使用中可能引发热斑效应。
虚焊与断栅:组件内部的焊带虚焊会导致局部电流拥堵,PL图像中对应区域因载流子积累呈现亮斑,而断栅则表现为栅线位置的PL信号异常增强(无载流子抽取),通过PL测试可将这类缺陷的检测准确率提升至98%以上。
串并联mismatch诊断:组件中不同电池片的PL强度差异反映其电性能不一致性——若某片电池的PL平均强度比相邻电池低15%以上,可能存在短路或低效率问题,需通过EL测试进一步验证,但PL的非接触特性更适合初步筛查。


三、PL测试系统:从“硬件组合”到“智能分析”的技术集成

PL测试的准确性不仅依赖原理,更取决于设备各组件的协同性能。一套高效的PL测试系统需实现“激发-过滤-探测-分析”的全链条优化,满足量产与研发的不同需求。
3.1核心硬件:精准捕捉每一个光子
激光源:需根据测试对象选择波长与模式——硅片测试常用808nm近红外连续激光(功率5-50W,确保均匀照射156×156mm²电池片),而薄膜电池(如钙钛矿)则适合532nm绿光脉冲激光(避免材料损伤)。激光的光斑均匀性需≤3%(通过积分球校准),否则会导致PL图像出现伪影。
光学系统:关键是抑制激发光干扰——需配备窄带滤光片(中心波长1200nm,带宽50nm),仅允许光伏材料的特征发光通过;透镜组需实现1:1成像,确保1μm的空间分辨率(对应相机像素尺寸3.45μm时,镜头放大倍率0.3×)。
探测器:冷却型近红外相机是核心,采用InGaAs传感器(响应波段900-1700nm),制冷温度需降至-70℃以下(如热电制冷或液氮制冷),将暗电流降至0.01e⁻/pixel/s以下,确保弱光信号的信噪比≥50:1。分辨率方面,研发级系统常用1280×1024像素(单次覆盖整片电池),量产线则可选用2048×2048像素以提升检测速度(帧率≥1fps)。
机械结构:需具备高精度平移台(定位精度±10μm),支持自动化扫描(适用于组件级大面积检测);同时配备遮光暗箱(漏光率<0.1lux),避免环境光对近红外信号的干扰。
3.2软件分析:从“图像”到“数据”的转化
PL测试的价值最终通过软件分析体现,现代系统已从单纯的图像显示升级为“缺陷识别-参数提取-报告生成”的全流程自动化:
图像处理:通过对比度增强(如直方图均衡化)凸显弱信号缺陷(如微裂纹),采用高斯滤波消除激光斑纹噪声(平滑半径0.5-2像素),确保缺陷边缘清晰。
缺陷智能识别:基于深度学习的算法可自动分类缺陷类型(裂纹、杂质、钝化不良等),准确率达95%以上;同时统计缺陷数量、面积占比(如隐裂长度≥1mm即判定为不良),生成质量评级(A/B/C级)。
定量分析:将PL强度转化为相对载流子寿命(通过标准样品校准),计算整片电池的平均寿命、标准差(反映均匀性);对于PERC电池,可通过背面PL信号强度分布评估钝化层的有效少子寿命(≥200μs为合格)。
3.3测试流程:标准化操作确保数据可靠
PL测试需严格遵循流程以避免误差:
样品准备:用无水乙醇清洁表面(去除粉尘、指纹),避免反射率差异导致的信号波动;对于组件,需移除表面玻璃(或采用透过率≥90%的近红外玻璃)。
参数设置:根据样品类型选择激光功率(硅片5W,组件10W)、曝光时间(50-500ms,确保信号不饱和)、制冷温度(-80℃)。
图像采集:单次拍摄或扫描拼接(组件级检测),同步记录激光功率、曝光时间等元数据(便于后续追溯)。
数据分析:软件自动生成缺陷分布图、强度热力图、寿命统计报告,支持与MES系统对接(实现生产参数闭环优化)。


四、PL测试与其他技术的“协同与差异”

在光伏检测领域,PL并非孤立存在,它与EL、红外热成像等技术各有侧重,共同构建了组件质量的“立体诊断网”。
与EL测试的对比:EL测试通过施加正向偏压使电池发光(电致发光),更适合检测导通性缺陷(如断栅、虚焊),但需接触通电(不适合硅片阶段);而PL无需通电(非接触),可在硅片、电池、组件全阶段使用,且空间分辨率更高(1μmvsEL的10μm),更适合早期微缺陷检测。两者结合可全面评估电池性能——例如,PL显示的隐裂区域在EL图像中会呈现暗线,且伴随电流分布异常。
与红外热成像的互补:红外热成像检测组件工作时的温度分布(识别热斑),而PL可在未工作状态下定位热斑的根源(如隐裂导致的局部高电阻)。例如,某组件的红外热图显示3℃热点,PL测试可发现对应位置存在0.5mm隐裂,帮助追溯缺陷成因。


五、挑战与未来趋势:PL技术的“进化方向”

尽管PL测试已广泛应用,但其在量产效率、定量精度等方面仍面临挑战,而技术创新正不断突破这些瓶颈。
当前挑战:
速度与分辨率的平衡:组件级检测(1.2m×2.4m)需扫描拼接,单块检测时间约30秒,难以满足量产线“秒级”检测需求(需提升相机帧率至10fps以上)。
定量校准难题:PL强度受激光功率、曝光时间影响,难以直接对应绝对电性能参数(如开路电压),需建立更精准的PL-效率关联模型(通过大数据训练)。
薄片与新型材料适配:对于厚度≤100μm的硅片,激光穿透深度需精准控制(避免背面反射干扰);钙钛矿等柔性材料的PL信号弱且易衰减,需开发低功率、短曝光的测试方案。
未来趋势:
智能化:AI算法将实现缺陷预测(如通过早期微裂纹趋势预测组件寿命),结合数字孪生技术模拟缺陷对发电效率的长期影响。
一体化系统:集成PL与EL、红外测试功能,单次检测获取多维数据(如PL测缺陷、EL测电流、红外测温度),减少检测时间50%以上。
更高分辨率:随着硅片薄片化(≤120μm)和电池结构精细化(如TOPCon的多晶硅层),PL系统的空间分辨率将突破0.5μm,捕捉纳米级缺陷(如界面态)。
结语:PL测试——光伏高效化的“隐形推手”
从实验室的材料研发到工厂的量产质检,PL测试技术始终扮演着“质量守门人”的角色。它以非接触、高分辨率的优势,将光伏材料的微观世界转化为可量化的图像数据,为缺陷分析、工艺优化提供了无可替代的依据。随着光伏技术向更高效率(如钙钛矿-硅叠层电池)、更薄片化(<100μm硅片)发展,PL测试将持续进化,通过智能化、一体化升级,成为推动光伏产业降本增效的核心技术之一。在“双碳”目标的驱动下,这一“光学诊断师”必将为更高效、更可靠的光伏组件诞生注入源源不断的动力。
文章来源于功率分析仪
