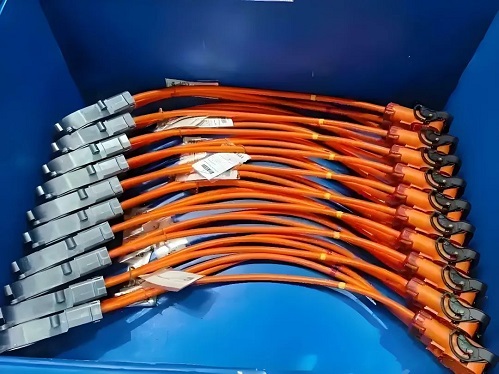

TH9320+高压扫描盒赋能汽车线束安全升级的深度解析。研究背景：随着汽车电子技术的飞速发展，汽车线束作为电气系统互联的核心组件，其重要性日益凸显。汽车线束不仅承载着电能传输的重任，还负责信号传递与控制，确保汽车各系统协同工作。同时，良好的绝缘性能和安全保护作用对于防止电线短路、漏电及降低火灾风险至关重要。因此，对汽车线束进行全面、精准的测试，成为保障汽车安全、提升性能与舒适性的关键环节。



√ 信号传递与控制：作为汽车内部通讯的基本载体，线束负责传递各种传感器和控制器之间的信号，确保汽车各系统之间的信息流通。

√ 保障汽车安全：通过良好的绝缘性能和安全保护作用，线束有效防止电线短路和漏电，降低汽车发生火灾的风险。

√ 提升汽车性能与舒适性：为车灯、仪表盘、空调、音响等设备传输电力和信号，提供舒适的驾乘环境。



客户情况与测试要求

一家专注于汽车连接器制造的企业，正着手开展汽车线束的全面测试工作。为了满足其测试需求，提出了以下具体要求：

1. 关键参数测试：需对交流（AC）、直流（DC）、绝缘电阻（IR）等多项关键参数进行测试。

2. 多通道测试：支持24通道测试，以满足大规模生产线的测试需求。

3. 数据实时上传：测试系统需具备数据实时上传功能，便于数据分析和质量追溯。

4. 自动化联动：通过Handler接口和测试机台联动，实现自动化测试流程。



针对上述测试要求，我们推荐了以下解决方案：

√ TH9320程控交直流耐压绝缘测试仪：该仪器具有高精度、宽测试范围的特点，耐压测试AC可达5kV/1μA-20mA，DC可达6kv/0.1μA-10mA，绝缘电阻测试范围为0.1MΩ-10.0GΩ。同时，针对绝缘电阻可随意设定测试等待时间，满足不同测试场景的需求。

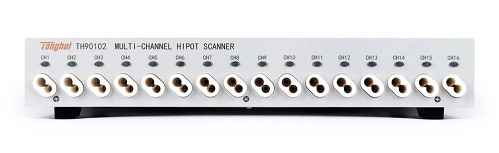

√ TH90102 16通道高压扫描盒：通过与TH9320组合使用，可扩展至16通道测试能力。系统支持多台扩展器级联联机，用户可根据实际需求灵活配置通道数量，满足高密度、多通道的绝缘测试场景需求。

TH90102 16通道高压扫描盒

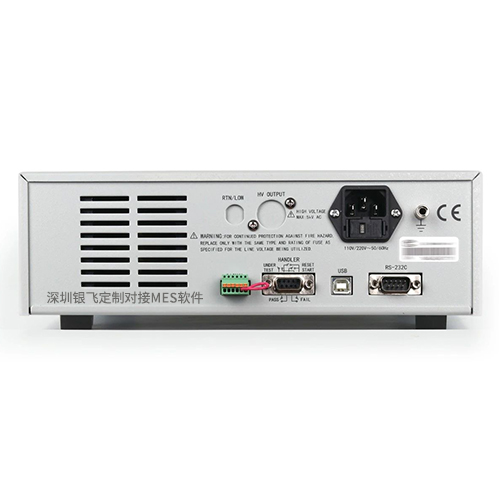

√ 多接口+上位机软件：TH9320的后端接口模块集成了HANDLER信号接口、USB DEVICE接口及RS-232串行通信接口，通过这些先进接口的协同工作，实现测试数据的可视化分析。上位机软件提供直观、准确的数据支持，便于用户进行数据分析和管理。

TH9320的后端接口模块集成了HANDLER信号接口（适配自动化产线分选设备）、USB DEVICE接口（可搭配上位机软件）及RS-232串行通信接口

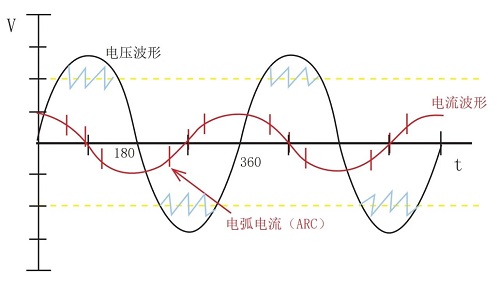

在耐压绝缘测试中，电弧放电（ARC）现象愈发受到重视。电弧放电与绝缘能力高度相关，是控制产品质量的关键。TH9320具备电弧侦测功能，通过高频电量量测判断材料绝缘性能是否不良。这有助于及时发现潜在的安全隐患，确保汽车线束的可靠性和安全性。

电弧放电现象有两种情况

经验与总结：在汽车电子产业蓬勃发展的背景下，汽车线束测试领域面临着前所未有的挑战和机遇。同惠电子凭借其在电子测量仪器领域的深厚积累，持续聚焦汽车线束测试的前沿需求，为客户提供全面、精准的测试解决方案。通过TH9320+TH90102高压扫描盒等先进设备的引入，我们助力客户突破技术瓶颈、提升产品良率，共同推动汽车电子系统向更安全、高效、智能的方向发展。
