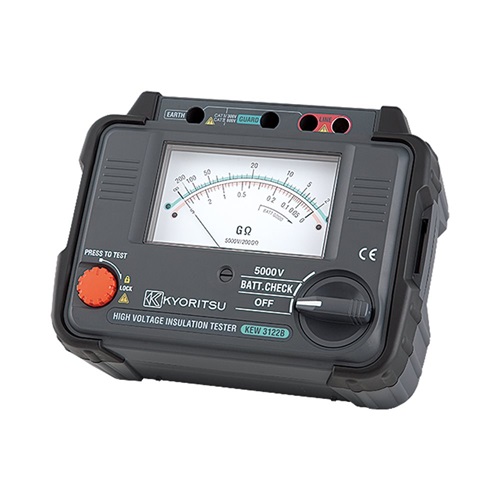

日本共立KYORITSU-3122B绝缘电阻测试仪是一款高性能的电气测试设备，广泛应用于电力系统、工业自动化、电气设备制造等领域。该测试仪能够精确测量电气设备的绝缘电阻，确保设备的安全运行和可靠性能。

主要技术参数

1、测试电压：3122B型号的测试电压为5000V，而3121B型号为2500V，3123B型号则为5000V/10000V。
2、测量范围：该测试仪的测量范围为2GΩ至100GΩ。
3、自动量程切换：高低量程分别用不同颜色的刻度表示，并能自动切换，低量程用红色刻度表示，高量程用绿色刻度表示。
4、防水结构：3122B绝缘电阻测试仪设计有防水结构，能够在潮湿环境中正常工作。
5、便携性：配备专用塑料硬质便携式外箱，具有良好的防水性，便于携带和现场使用。
6、耗电量：该测试仪采用电池供电，耗电量低，适合长时间户外作业。
这些技术参数使得日本共立3122B绝缘电阻测试仪成为一个多功能、高效率的电气测试工具，适用于各种复杂环境下的电气设备绝缘性能测试。


技术特点

1、高精度测量：3122B绝缘电阻测试仪采用先进的测量技术，能够实现0.2-100GΩ范围内的读数精度达到±5%，其他量程精度为±10%或5%刻度长。
自动量程切换：该测试仪具备自动量程切换功能，高低量程分别用不同颜色的刻度表示，便于用户快速识别和选择合适的测量范围。
2、防水结构：3122B绝缘电阻测试仪设计有防水结构，能够在潮湿环境中正常工作，提高了设备的耐用性和可靠性。
3、便携性：该测试仪配备坚固便携箱作为标准配置，体积小巧，重量轻，便于携带和现场使用。
4、低能耗：3122B绝缘电阻测试仪采用电池供电，耗电量低，适合长时间户外作业。


日本共立3122B绝缘电阻测试仪的优势

1、高精度测量：日本共立3122B绝缘电阻测试仪能够实现0.2-100GΩ范围内的读数精度达到±5%，其他量程精度为±10%或5%刻度长。
2、自动量程切换：高低量程分别用不同颜色的刻度表示，并能自动切换，方便用户快速识别和选择合适的测量范围。
3、防水结构：设计有防水结构，能够在潮湿环境中正常工作，提高了设备的耐用性和可靠性。
4、便携性：配备坚固便携箱作为标准配置，体积小巧，重量轻，便于携带和现场使用。
5、低能耗：采用电池供电，耗电量低，适合长时间户外作业。


应用场景

1、电力系统：在电力系统中，3122B绝缘电阻测试仪可用于变压器、电缆、发电机等设备的绝缘性能测试，确保电力系统的稳定运行。
工业自动化：在工业自动化领域，该测试仪可以用于电机、变频器等电气设备的绝缘测试，确保设备的正常运行和延长使用寿命。
2、电气设备制造：在电气设备制造过程中，3122B绝缘电阻测试仪可以用于新设备的出厂测试，确保设备的绝缘性能符合标准要求。


主要功能特点

1、高电压测量能力：共立3122B能够提供高达5000V的测试电压，适用于各种高电压设备的绝缘电阻测试。
2、大范围自动量程：该测试仪具备5GΩ和200GΩ两个自动量程，能够适应不同绝缘电阻值的测量需求，提高了测试的灵活性和准确性。
3、高测量精度：共立3122B的测量精度达到±5%，确保了测试结果的可靠性和准确性。
4、人性化设计：该测试仪采用人体工程学设计，配备结实坚固的携带箱，便于现场操作和运输。
5、新型鳄鱼夹：共立3122B采用了新型鳄鱼夹，提高了测试的安全性和便利性。
这些功能特点使得共立3122B成为电力系统、电气设备制造和维护领域中不可或缺的工具。通过精确测量绝缘电阻，可以有效评估电气设备的健康状态，预防潜在的故障和事故，保障电力系统的稳定运行。


在使用日本共立3122B绝缘电阻测试仪时需要注意哪些操作步骤和安全措施？

一、操作步骤
1、检查设备：确保设备外观无损坏，测量接线绝缘无破损，连线与设备插接牢固。
2、开机检查：检查设备电量符合作业任务时长需求，显示屏各项数据显示正常。
3、设定绝缘电阻下限报警值：按下所需量程，将电源开关、测量开关盒报警设定开关转置于“开”，观察表头，调节设定。
4、接线：按照说明书接线要求进行接线，一般红色高端接于线圈或内部，黑色低端接于外壳。
5、测量：将电源开关及测量开关置于“开”，读取测量数据。
二、安全措施
1、触电防护：设备使用前，应首先检查电器线路无破皮裸露情况，及设备接地线路安装状态良好。
2、防爆措施：请勿在易燃性场所测试，火花可能会引起爆炸。
防电击：测量时不要超过量程允许的最大范围。当测试线连接在仪器上时，不要按下“PRESS TO TEST”按钮。
3、异常处理：如果仪器出现异常请停止使用。例如：仪器破损或裸露出金属部分。
电池更换：仪器于潮湿状态下请勿更换电池。

日本共立3122B绝缘电阻测试仪是一款便携式电池型高压绝缘电阻计，广泛应用于高压绝缘试验所的维护维修服务，如电缆、变压器、发电机和开关设备等。为了确保其性能稳定和延长使用寿命，正确的维护保养是非常重要的。
以下是一些基本的维护保养步骤：
1、存储条件：应将测试仪存放在干燥通风的地方，避免灰尘、潮湿、震动、酸碱及腐蚀气体的影响。
2、使用前检查：在使用前，应检查测试仪是否有损坏或异常情况，确保所有连接线和配件完好无损。
3、电池维护：如果测试仪使用电池供电，应定期检查电池电量，并在电池电压过低时及时更换。
4、清洁保养：定期用干净柔软的布擦拭测试仪表面，保持其清洁，避免污渍和尘埃的积累。
5、操作安全：在进行测量时，确保被测物体已断电，以防触电事故。同时，操作人员应避免接触到测试仪的裸露部分，特别是在开启高压时。
6、故障处理：一旦发现测试仪出现故障，应立即停止使用，并联系专业人员进行检修。

日本共立3122B绝缘电阻测试仪是一款功能强大、性能稳定的电气测试设备，无论是在实验室还是现场应用，都能提供准确可靠的测量结果，保障电气设备的安全和高效运行。随着技术的不断进步，该测试仪的应用范围和市场前景将进一步扩大。
