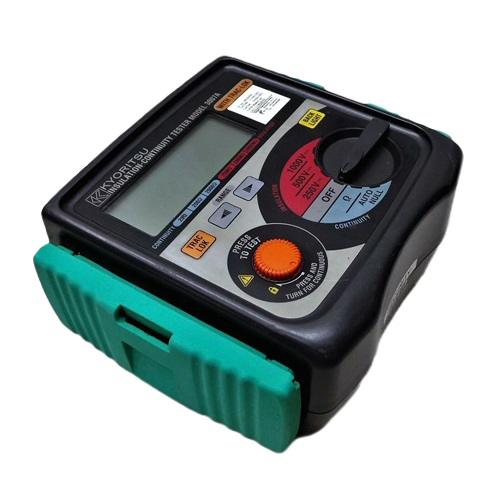

日本共立KYORITSU-3007A数字兆欧表是一款专业的电气测试仪器，是一款专为电气工程师和技术人员设计的便携式数字兆欧表，用于测量高电阻和绝缘电阻。广泛应用于电力系统、电气设备制造和维修等领域。本文将详细介绍该产品的技术参数、功能特点以及应用场景。

技术参数

测试电压：250V/500V/1000V，满足不同测试需求。
测量范围：绝缘测量范围为20MΩ/200MΩ/2000MΩ，导通测量范围为20Ω/200Ω/2000Ω。
精度：绝缘测量精度为±1.5%rdg±5dgt（20MΩ/200MΩ），±10%rdg±3dgt（2000MΩ）；导通测量精度为±1.5%rdg±5dgt（20Ω/200Ω），±1.5%rdg±3dgt（200Ω/2000Ω）。
安全标准：符合IEC61010-1 CAT.III 300V，IEC61010-2-031，IEC61557-1/2/4，IEC60529-IP54，IEC61326-1。
耐压：3700V AC 1分钟。
电源：R6P(AA)×8，1.5V。
外形尺寸：185(L)×167(W)×89(D)mm，重量约990g。


功能特点

1、长条图显示：绝缘阻抗值通过长条图直观显示，便于观察和分析。
2、闪烁符号显示：外部交流电压值通过闪烁符号显示，实时监控电压状态。
3、自动回零功能：减少测试线阻抗，确保导通阻抗测量的真实性。
4、跟踪/锁定功能：延长电池寿命，同时保持测量准确性。
5、蜂鸣警示：检测到带电线路时发出警告，提高安全性。
6、背光灯：在光线不足的环境下也能清晰显示测量结果。
7、导通测量电流：符合IEC61557标准，确保测量准确性。


应用场景

1、电力系统：用于变电站、发电厂等场所的电气设备绝缘性能测试。
2、电气设备制造：在电气设备制造过程中，用于质量控制和故障诊断。
3、维修和维护：在电气设备维修和维护中，用于快速定位故障点。


主要功能

1、精确测量：能够进行高精度的绝缘电阻和导通电阻测量，满足不同测试需求。
2、多功能显示：采用长条图显示绝缘阻抗值，并通过闪烁符号显示外部交流电压值，方便操作者直观读取数据。
3、自动回零功能：减少测试线阻抗对测量结果的影响，提高测量准确性。
4、跟踪/锁定功能：延长电池寿命的同时保持测量准确性。
5、蜂鸣警示：当检测到带电线路时发出警告，提高操作安全性。
6、背光灯：在光线不足的环境下也能清晰显示测量结果。


功能特点

1、多种测试电压选择：该设备能够提供250V、500V和1000V三种测试电压，满足不同测试需求。
2、模拟指针指示：除了数字显示屏外，还配备了模拟指针指示，使得读数更加直观方便。
3、外部AC电压显示：能够显示外部交流电压值，并带有闪烁符号，便于识别。
4、自动回零功能：在测试完成后，设备能够自动回到零位，减少操作步骤。
5、蜂鸣报警功能：当电路带电时，设备会发出蜂鸣声，提醒操作人员注意安全。
这些功能特点使得日本共立3007A数字兆欧表成为电力系统和电气设备维护中不可或缺的工具。
6、符合国际标准：符合多项国际安全标准，确保使用安全。


共立3007A数字兆欧表的优势

1、精确的测量范围：共立3007A提供了宽范围的测量选项，包括20MΩ/200MΩ/2000MΩ的绝缘测量范围和20Ω/200Ω/2000Ω的导通测量范围，满足不同测试需求。
2、高分辨率：该设备能够提供高达10KΩ的分辨力，这意味着它能够区分非常细微的电阻差异，从而提高测量的精确度。
3、自动量程切换技术：共立3007A采用了先进的自动量程切换技术，使得操作更加简便，同时也保证了测量的准确性。
4、紧凑的设计：尽管具有较高的性能，共立3007A的尺寸相对较小，便于携带和存储。


在使用日本共立3007A数字兆欧表时需要注意哪些操作步骤和安全措施？

一、操作步骤
1、准备工作：确保仪器处于良好状态，检查电池电压是否充足，必要时更换电池。
2、连接测试探棒：根据测量对象选择合适的测试探棒，并正确连接到仪器上。
3、设置测量参数：根据需要设定测试电压、测量范围等参数。
4、开始测量：按照操作手册的指示进行测量，记录数据。
5、结束测量：完成测量后，断开测试探棒，关闭仪器电源。
二、安全措施
1、避免触电：在测量过程中不要触摸裸露的导电部分，特别是测试探棒。
2、防爆措施：不要在易燃易爆环境下使用仪器，以免产生火花引发爆炸。
3、防水防潮：保持仪器干燥，避免在潮湿环境中使用，以防电路损坏。
4、定期维护：定期检查仪器的外观和内部线路，及时修复损坏的部分。
5、遵循操作规程：严格按照操作手册的要求进行操作，不得随意更改仪器设置或拆卸部件。


如何正确进行日本共立3007A数字兆欧表的维护保养？

1、定期检查和校准
确保数字兆欧表的准确性和可靠性是维护保养的首要任务。应定期进行校准，以保持其测量精度。如果发现测量结果偏离标准值，应及时进行调整或送至专业机构进行校准。
2、清洁和防潮
保持数字兆欧表的外部清洁，避免灰尘和湿气侵入内部电路。使用干净的软布轻轻擦拭仪器表面，避免使用化学溶剂，以免损坏仪器表面涂层。存放时应放置在干燥通风的环境中，以防止潮湿导致的腐蚀或短路。
3、电池更换
定期检查电池状态，一旦发现电池电量不足，应立即更换新电池。低电量可能导致测量数据不准确或仪器无法正常工作。
4、正确使用和存储
在使用数字兆欧表时，应严格按照操作规程进行，避免误操作造成损坏。使用完毕后，应断开电源，并将测试线从接线柱拔出，避免长时间连接导致的不必要损耗。存储时，应放置在原包装盒内，避免受到撞击或压力。
5、故障排除和维修
一旦发现数字兆欧表出现故障，应立即停止使用，并联系专业维修人员进行检查和维修。自行拆解或修理可能会导致更严重的损坏或失去保修资格。
TIP：遵循这些步骤，可以有效延长日本共立3007A数字兆欧表的使用寿命，并确保其始终处于较好的工作状态。

日本共立3007A数字兆欧表是一款功能强大、精度高的电气测试仪器，适用于多种电气测试场景，有助于提高电气设备的安全性和可靠性。
