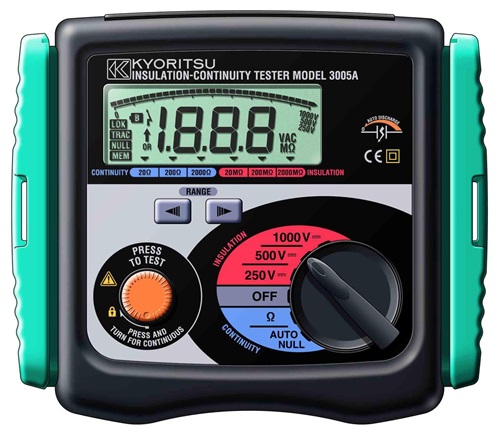

日本共立KYORITSU-3005A数字绝缘电阻测试仪是一款用于测量电气设备绝缘性能的精密仪器。它能够进行高精度的绝缘电阻测量，适用于各种电气设备的维护和故障诊断。

技术指标

测试电压：提供250V/500V/1000V三种测试电压选项，以适应不同的测试需求；
测量范围：绝缘电阻测量范围覆盖20MΩ至2000MΩ，满足多种测试条件；
精度：在20MΩ至200MΩ的测量范围内，精度为±1.5%rdg±5dgt；在2000MΩ的测量范围内，精度为±10%rdg±3dgt；
导通测量：导通测量范围为20Ω至2000Ω，开路输出电压为7~12V DC，测量电流为200mA DC最小，精度为±1.5%rdg±5dgt；
AC电压测量：AC电压测量范围为0-600V AC，精度为±5%rdg±3dgt；
安全标准：符合IEC61010-1 CAT.III 300V Pollution Drgree 2、IEC61010-2-031、IEC61557-1/2/4等国际安全标准；
IP等级：IEC60529-IP54，具有一定的防尘防水能力；
EMC标准：IEC61326-1，符合电磁兼容性要求；
耐压：3700V AC 1分钟，具有良好的耐压性能；
电源：使用8节R6P(AA) 1.5V电池供电，方便携带和使用；
外形尺寸：185(L)×167(W)×89(D)mm，重量约970g，便于携带和操作；
测量范围：20MΩ至2000M。


技术特点

1、测量范围广：该测试仪的测量范围覆盖20MΩ至2000MΩ，适用于不同绝缘等级的电气设备。
2、高分辨率：采用高分辨率的ADC转换器，能够实现高精度的测量结果。
3、自动回零功能：能够自动消除测试线的电阻，提高测量准确度。
4、自动放电功能：在测量完成后，能够自动释放储存的电量，保护设备和使用者安全。
5、蜂鸣警示功能：当检测到带电线路时，能够发出蜂鸣声，提醒操作者注意安全。
6、背光显示：在光线不足的环境中，背光功能能够清晰显示测量结果。
7、符合国际标准：该测试仪符合IEC61010-1 CAT.III 300V Pollution Degree 2和IEC61557-1/2/4等国际安全标准。


应用场景

1、电力系统：用于变电站、发电厂等电力设施的定期维护和故障诊断。
2、电气设备制造：在电气设备的生产过程中，用于检验设备的绝缘性能。
3、维修和检修：在电气设备的维修和检修过程中，用于评估设备的绝缘状态。
4、科研和教育：在科研机构和学校中，用于教学和科学研究。


使用方法

1、准备工作：确保测试仪的电池充足，检查测试线是否完好无损。
2、连接测试线：将红色测试线连接到被测设备的高压端，黑色测试线连接到被测设备的低压端。
3、设置测试参数：根据被测设备的类型和要求，设置适当的测试电压和测量范围。
4、开始测量：按下启动键，测试仪开始测量绝缘电阻值。
5、读取结果：测量完成后，读取显示屏上的结果，并记录下来。
6、安全措施：在测量过程中，始终保持警惕，遵守安全规程，防止触电事故发生。


主要功能特点

1、绝缘阻抗值显示：能够通过长条图直观地展示绝缘阻抗值，帮助用户快速判断设备的绝缘状态。
2、外部交流电压指示：通过闪烁符号显示外部交流电压值，方便用户了解测试环境的电压状况。
3、自动回零功能：减少测试线阻抗的影响，确保获得更准确的导通阻抗测量值。
4、跟踪/锁定功能：在测试绝缘和导通时，此功能可以延长电池寿命，特别是在型号3007A中有所体现。
5、带电线路警示：当检测到带电线路时，仪器会发出蜂鸣声，提醒用户注意安全。
6、测量按键自动释放：释放测量按键后，仪器会自动释放线路上储存的电量，避免造成不必要的安全隐患。
7、背光显示：在光线较暗的环境中，背光灯可以清晰显示测量结果，提高工作效率。
8、导通测量电流：符合IEC61557标准，具有200mA的测量电流，适用于各种导通测量场景。
9、绝缘测试电流：同样符合IEC61557标准，具有最小1mA的绝缘测试电流，满足不同测试需求。
10、安全规格：符合IEC61010-1 CAT.III 300V的安全标准，以及IEC61010-2-031和IEC61557-1/2/4的相关规定。
11、IP等级：达到IEC60529-IP54的防护等级，具有一定的防尘防水能力。
12、EMC标准：符合IEC61326-1的电磁兼容标准，保证在复杂电磁环境中的稳定运行。


操作步骤

①检查电池电压：确保电池电压充足，以便仪器能够正常工作。
②连接测试导线：根据测试要求，正确连接测试导线到被测物体的相应部位。
③设置测试参数：选择合适的测试电压和测量范围，以获得准确的测量结果。
④开始测量：按照操作手册的指示，启动测试程序，等待测量完成。
⑤记录结果：测量结束后，记录测试结果，并进行必要的分析。


安全措施

1、避免触电：在操作过程中，确保双手干燥，避免直接接触裸露的电线或金属部分。
2、防止爆炸：不要在易燃易爆环境中使用仪器，以免产生火花引发爆炸。
3、避免短路：在连接测试导线时，确保不会发生短路，以免损坏仪器或造成危险。
4、正确处理异常情况：如果仪器出现异常，如屏幕显示错误或发出异常声音，应立即停止使用，并按照操作手册的指示进行处理。
5、维护和保养：定期对仪器进行清洁和保养，确保其良好的工作状态。

日本共立3005A数字绝缘电阻测试仪维护保养指南

一、基本维护步骤
1、存放环境：确保测试仪存放在干燥、通风的环境中，避免潮湿和尘埃。同时，应远离酸碱和腐蚀性气体。
2、定期清洁：定期使用干净的布料清洁测试仪的表面和接线端子，以防止灰尘和污垢影响测量精度。
3、电池维护：如果测试仪配备可充电电池组，应定期检查电池状态，并在必要时进行充电。当电池电压低于7.2V时，应及时充电。
4、校准：定期对测试仪进行校准，以确保测量结果的准确性。校准应根据制造商的指导进行，使用标准电阻或其他校准工具。
二、安全操作注意事项
1、断电测量：在测量带电物体之前，必须先切断电源，以确保人身和设备的安全。
2、避免触电：在测试过程中，不得让身体任何部分接触到测试仪的E和L端，因为它们之间可能存在高直流电压。
3、正确接线：确保测试仪的接线端子正确连接到被测物体，以获得准确的测量结果。
三、特殊维护措施
1、防震：在运输和使用过程中，应采取措施防止测试仪受到剧烈震动，以免损坏内部敏感组件。
2、防腐蚀：在可能接触腐蚀性物质的环境中使用测试仪时，应采取额外的防护措施，如使用防腐蚀涂层或保护套。
通过遵循上述维护保养指南，可以有效延长日本共立3005A数字绝缘电阻测试仪的使用寿命，并确保其始终处于较好的工作状态。

日本共立3005A数字绝缘电阻测试仪是一款功能强大、易于操作的电气测试仪器，能够帮助用户有效地评估电气设备的绝缘性能，保障电力系统的安全稳定运行。
