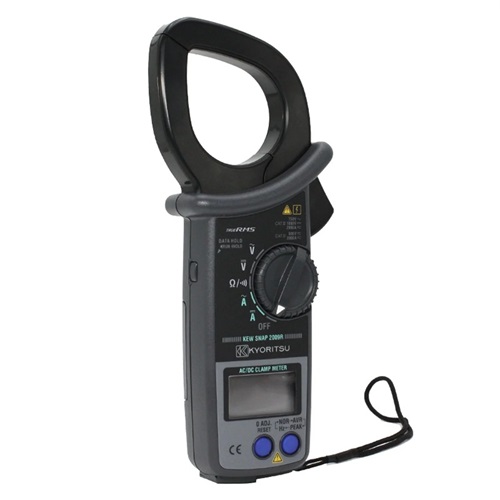

日本共立KYORITSU-2009R钳形电流表是一款用于测量交流和直流电流的工具，更是高性能的电力测试仪器，专为精确测量交流和直流电流而设计。它能够它能够显示变形波和晶闸管波形的真有效值、处理高达2000A的电流，并且还能进行AC/DC电压和电阻测试，适用于多种工业和科研场景。此外，它还配备了记录仪输出端口。该设备不仅能够测量电流，还能进行电压和电阻测试，满足多样化的测试需求。


技术参数

一、测量范围：
交流电流：400/2000A（真有效值），±1.5%rdg±3dgt（0~400A）（50/60Hz），±3%rdg±4dgt（0~400A）（30-1kHz），±1.5%rdg±3dgt（150~1700A）（50/60Hz），±3%rdg±4dgt（150~1700A）（30~1kHz），±3.5%rdg±3dgt（1701~2000A）（50/60Hz）。
交流电压：40/400/750V（真有效值），±1.5%rdg±3dgt（50/60Hz），±2%rdg±4dgt（30~1kHz）。
直流电流：400/2000A ±1.5%rdg±2dgt。
直流电压：40/400/1000V ±1%rdg±2dgt。
电阻：400/4000 Ω ±1.5%rdg±2dgt。
二、安全性能：
设计符合国际安全标准IEC61010-1 CAT.III 600V，CAT.II 1000V。
耐电压：5550V AC / 分钟。
三、其他特性：
导通蜂鸣：20Ω以下时蜂鸣。
频率：10~4000Hz ±1.5%rdg±5dgt。
模拟输出：400A DC 400mV，2000A DC 200mV。
导体直径：最大Ø55mm。
电源：6F22（9V）×1。
外形尺寸：250（L）×105（W）×49（D）mm。
重量：540g。
附件：
7107（测试线），8201（输出插头），9094（携带皮套），电池6F22（9V）×1，使用说明书。
可选件：
8008（仅AC电流），7014（输出线）。


技术特点

1、真有效值显示：2009R钳形电流表能够准确测量变形波和晶闸管波形的真有效值，确保测量结果的准确性和可靠性。
2、宽范围测量：设备支持从400A到2000A的宽范围电流测量，覆盖了大多数工业应用场景。
3、安全性能：遵循国际安全标准IEC61010-1 CAT.III 600V，确保使用者在高压环境下的安全。
4、附加功能：除了基本的电流和电压测量，2009R还具备记录仪输出端口，允许用户将测量数据导出进行进一步分析。


应用场景

日本共立2009R钳形电流表它适用于多种场合，包括但不限于以下几个主要领域：
1、工业生产现场：在工业生产中，2009R可以用来监测和维护电气设备的正常运行，确保生产线的稳定性和安全性。
2、电力系统维护：在电力系统中，2009R可以用于检测输电线路和变电站的电流，帮助维护人员及时发现并处理潜在的故障。
3、科研实验：科研工作者可以利用2009R进行精密的电流测量，以验证理论模型或开发新型电力设备。
4、建筑施工：在建筑施工现场，2009R可以用来检测电缆和电气设备的负载情况，确保施工安全。
5、维修和故障排除：在电气设备出现故障时，2009R可以帮助技术人员快速定位问题所在，进行有效的维修。


主要功能特点

1、真有效值显示：能够准确测量并显示变形波和晶闸管波形的真有效值，这对于电力系统的精确监控和故障诊断非常重要。
2、宽量程测量：具有较宽的测量范围，能够适应不同大小电流的测量需求，提高了测量的灵活性和实用性。
3、高分辨率：提供高分辨率的测量结果，有助于更精确地识别和分析电流波动情况。
4、操作简便：设计简洁直观，便于用户快速上手和进行测量操作。


如何正确使用日本共立2009R型钳形电流表进行测量？

一、准备阶段
在开始测量之前，首先确保钳形电流表的外观完好无损，绝缘部分没有破损，手柄干净且干燥。同时，佩戴好绝缘手套或干净的线手套，并保持安全距离。
二、测量阶段
1、选择量程：根据被测电流的大小选择合适的量程。如果被测电流较小，可以将载流导线多绕几个圈放入钳口进行测量，但需要将读数除以绕线圈数后得到实际的电流值。
2、夹持导线：将正在运行的待测导线夹入钳形电流表的钳形铁芯内。确保夹紧，但不要过度用力以免损坏导线或钳形铁芯。
3、读取数据：夹住测量导线后，等待数显屏或指示盘上的读数稳定，然后记录下来。
三、结束阶段
测量完成后，将量程开关置于最大量程档位置或关闭位置，以备下次使用。避免在测量过程中切换量程挡，以免影响测量精度。
四、注意事项
1、不要在测量过程中切换量程挡。
2、注意电路上的电压要低于钳形表额定值，不可用钳形电流表去测量高压电路的电流，以免发生危险。
3、测量时只能钳入一根导线，一般不测量裸导线的电流。
4、使用完毕后应将量程开关置于最大挡位，以防下次使用时，因疏忽大意而造成仪表的意外损坏。

在选择购买日本共立2009R型钳形电流表时，您应该考虑以下几个关键因素：

1、夹头尺寸：确保夹头大小适合您需要测量的导线直径。如果夹头过小，可能无法完全包围导线；如果过大，则可能无法准确测量。
2、精度等级：根据您的测量需求选择合适的精度等级。高精度的钳形电流表通常用于精确测量，而低精度的则适用于一般用途。
3、分辨率：分辨率决定了测量结果的最小单位。选择一个高分辨率的钳形电流表可以获得更精细的测量数据。
4、安全性能：检查钳形电流表是否符合当地的安全标准，以及是否具有必要的保护措施，如过载保护和短路保护。
5、附加功能：考虑是否需要额外的功能，如数据存储、无线传输或背光显示等，这些功能可以提高使用便利性和效率。
6、品牌和售后服务：选择知名品牌并考虑其售后服务质量，以确保产品的可靠性和后续维护的便捷性。

日本共立2009R钳形电流表是一款功能全面、性能卓越的电力测试工具，无论是在工业还是科研领域，都能发挥重要作用。其先进的技术和严谨的安全设计，使得它成为电力测试领域的优选设备。
