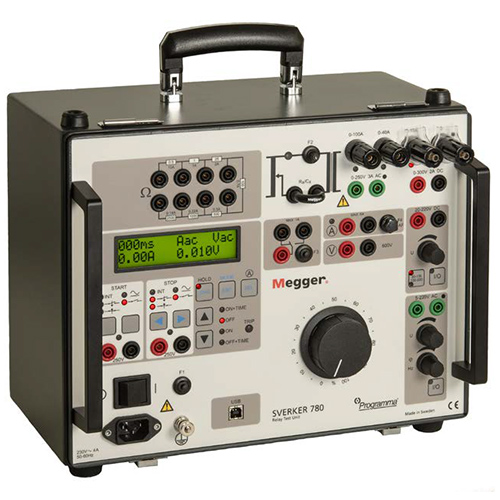

Megger继保测试仪sverker750简易操作手册。Sverker750用于测试继电保护装置，但同时具有其他多种用途。Sverker750可测试所有定频率的单相继电保护装置，也可逐相测试三相继电保护装置，并且可测试很多需要相移的继电保护系统。

Sverker750可测试项目如下：

继电器型式	IEEE 标准代 码
过电流继电器 反时限过电流继电器低电流继电器 接地故障继电器 方向过电流继电器	50/76 51 37 50 67
方向接地故障继电器	67N

过电压继电器	59
低电压继电器方向电压继电器功 率方向继电器	27 91 32
功率因数继电器	55 87 21 46N 51/86
差动保护（ 差动电路）
距离保护装置（逐相）
负序过电流继电器
电动机过载保护
自动重合闸装置	79
脱扣（释放）继电器	94
电压调节继电器
过阻抗继电器（Z大于...)
低阻抗继电器（Z小于...)
热继电器 延时继电器

其它应用
绘制磁化曲线
电流电压传感器变比测试继电保护装置负载测试阻 抗测试
效率测试
极性（方向）测试

一、仪器概述与功能

Megger继保测试仪sverker750是一款高性能的继电保护测试设备，适用于对电力系统中的继电保护装置进行精确测试。Sverker750中的电流源能够提供0～10A，0～40A，0～100A，0～250V交流（AC）或0～300V直流（DC）。可在电流产生（输出）的同时开始计时，当继电保护装置动作时，输出和计时均中止。 其主要功能包括：

1、能够对多种类型的继电保护装置进行测试，如电流继电器、电压继电器、方向继电器等。

2、提供灵活的测试信号输出，能够模拟实际电力系统中的电压、电流、频率等变化。

3、支持测试结果的记录与分析，帮助用户快速定位问题并进行优化。



二、设备安装与连接

1、设备应放置在平稳的工作台上，远离热源、湿源和电磁干扰源。

2、使用随机附带的电源线将测试仪连接到可靠的电源插座上。

3、使用专用测试线将测试仪与被测继电保护装置连接，确保连接牢固、可靠。
●首先，连接保护地线。若没有连接保护地线，则Sverker 750上不能外加电压。请用绿/ 黄色电缆连接。
●若没有连接保护地线，一定不要在Sverker 750上外加电压。
●Sverker 750 配备有一个三插头的电源插头，这个插头仅适用于带有地线的电源插座。
●输入输出保护元件连接在前面板输出/ 输入端与Sverker 750 保护地接头之间。
●仪器产生的电压和电流可能对操作人员或测试中的设备是有害的。
●Sverker 750 只能在铭牌上标明的电源型式下使用。
●为保证安全，在雷暴天气或Sverker 750 长时间无人监视或长久不使用时，应把插头从墙壁插座拔下，以防止由于雷电和电源冲击电压造成的危害。
●千万不要把水或其他任何溶液溅在Sverker 750 上。
●对Sverker 750 清洁前，应从墙壁插座拔下插头。用湿布清洁。请勿使用液体清洁器或溶胶清洁器。
●不要使用Sverker 750 制造商没有推荐使用的其他辅助设备，以免发生危害。
●不要试图自己维修Sverker 750 。打开或移动箱盖可能使你遭受危险电压和其他的危害。
●若由于某种原因仪器需要返还时，请用原包装箱或相同强度的包装箱，否则运输中可能被损坏。



三、软件界面与使用

1、打开测试仪电源，启动测试软件。

2、软件界面包括菜单栏、工具栏、测试参数设置区、波形显示区等。

3、用户可以通过菜单栏和工具栏进行各种操作，如选择测试项目、设置测试参数、启动/停止测试等。



四、测试参数设置

1、根据被测继电保护装置的类型和测试需求，选择合适的测试项目和测试参数。

2、在测试参数设置区输入相应的参数值，如电压幅值、电流幅值、频率等。

3、设置完成后，点击“应用”按钮，使设置生效。



五、数据记录与分析

1、在测试过程中，测试仪会自动记录测试数据，并在波形显示区实时显示测试波形。

2、测试完成后，用户可以通过软件导出测试数据，以便后续分析和处理。

3、软件提供了多种数据分析工具，帮助用户深入了解被测装置的性能特点。



六、故障排查与维护

1、若在测试过程中出现故障或异常情况，应首先检查测试仪与被测装置之间的连接是否牢固可靠。

2、若连接正常但故障仍然存在，应参照使用说明书进行故障排查。

3、若无法自行解决问题，请联系Megger技术支持团队寻求帮助。



七、安全操作与注意

1、在操作测试仪前，务必确保已断开被测装置的电源。

2、避免在雷电天气或潮湿环境下使用测试仪。

3、在使用过程中，应避免接触测试仪的高压部分和裸露的金属部分。

4、若发现测试仪存在损坏或异常，应立即停止使用并联系专业人员进行维修。



八、附录与技术支持

1、附录部分包括测试仪的详细规格、配件清单、保修条款等信息。

2、若在使用过程中遇到任何问题或需要技术支持，请访问Megger官方网站或联系当地的技术支持中心。



请注意，本操作手册仅作为使用瑞典PROGRAMMAsverker750的基本指导，具体操作应结合实际情况和相关规范进行。
