Bird公司的Model4304A瓦特计|射频功率计

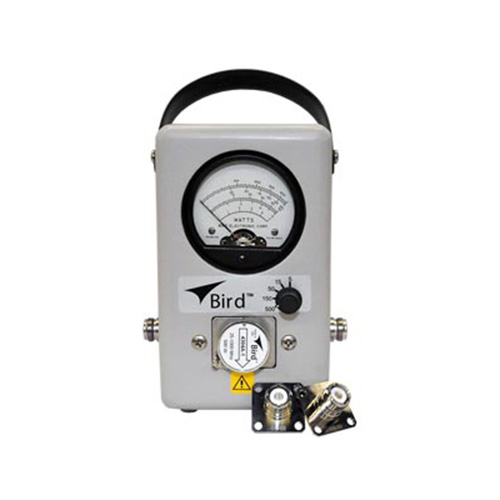

Bird公司的Model 4304A瓦特计|射频功率计。Bird公司生产的Model 4304A型射频瓦特计是一款专业应用于50欧姆同轴电缆系统的在线功率测量工具，它能够精确测量25至1000 MHz频率区间内的连续波（CW）、调幅（AM）、调频（FM）及模拟电视信号的射频功率，并能评估负载匹配情况。然而，该设备并不适用于脉冲调制信号的功率测量。4304A功率表配备了一个特殊的宽频元件，其最大可测功率为500 W，具体量程上限依据实际工作频率而定。在采用标准“N”型接头时，仪器允许的最大电压驻波比（VSWR）为1.07，以确保高精度的测量结果。Model 4304A功率计设计非常便于携带，附带便携背带，并采用坚固耐用的铝合金外壳。背部面板可以轻松拆卸，以便维护或更换元件。此外，仪表底部和背面设有防撞护垫，使得仪表既可以稳固竖立摆放，也可以平放使用。为了增强对内部精密部件的保护，微安表采用了专门的减震安装结构，有效防止因意外震动导致的读数误差。在仪表正面下部位置，有一个用于校准指针零点的调节螺丝，用户可以根据需要进行零位调整。同时，功率计主体上RF线段部分微微突出于壳体之外，在中央部位设置有用于插入测试元件的插槽，从而实现对传输线中射频功率的实时在线监测。The Bird 4304A Wattmeter is an in-line sensor that measures RF power and load match in 50 Ohm coaxial transmission lines. It can be used with CW, AM, FM, and analog TV, but not pulse modulation. It is supplied with a special broadband element with a frequency range of 25 to 1000 MHz. It can measure up to 500 W, depending on the frequency, and has a maximum VSWR of 1.07 with the standard “N” connectors. A range switch allows the full scale power to be reduced for greater accuracy.The wattmeter is portable, with an included carrying strap. It has an aluminum housing and an easily removed back cover, with bumpers on the base and back that allow the meter to stand or lie flat. For additional protection, the microammeter is specially shock mounted. A screw on the lower front face of the meter is used to zero the pointer. Below the meter face, the RF line section protrudes slightly from the wattmeter housing with the element socket in the center
Model 4304A型射频瓦特计规格
- 编号：4304A 名称：固定式25-1000 MHz、5-500瓦功率元件的射频功率计
- 功率范围： 该功率计能测量从5 W至500 W的功率，但在800 MHz至1000 MHz频率段内，功率上限为150 W。
- 频率范围： 测量频率覆盖25 MHz到1.0 GHz（即1千兆赫兹）。
Model 4304A型射频瓦特计插入电压驻波比（VSWR）
- 25 MHz至521 MHz频率范围内，配合UHF母头连接器时，最大插入VSWR为1.05。
- 512 MHz至1000 MHz频率范围内，最大插入VSWR为1.07。
Model 4304A型射频瓦特计精度指标
- 25 MHz至100 MHz区间，精度为全量程±7%，需参照校正图表进行修正。
- 100 MHz至512 MHz区间，精度为全量程±6%，无需额外校正。
- 512 MHz至1000 MHz区间，精度也为全量程±7%，同样无需校正。
Model 4304A型射频瓦特计插入损耗
- 25 MHz至512 MHz频率下，使用UHF母头连接器时，最大插入损耗为0.10分贝。
- 512 MHz至1000 MHz频率范围内，最大插入损耗为0.13分贝。
- 连接器类型： 设备配有两组Type-N（母头）快速连接器和两组UHF（母头）快速连接器。
Model 4304A型射频瓦特计外壳涂装与尺寸
- 尺寸为：高6-7/8英寸×宽5-1/8英寸×深3-5/8英寸，包含连接器部分；
- 转换为毫米单位则为：高175毫米×宽130毫米×深92毫米。
- 重量信息： 该设备的重量为3磅（约1.4千克）。
- 随设备提供的附件包括4304A-1型号元件。

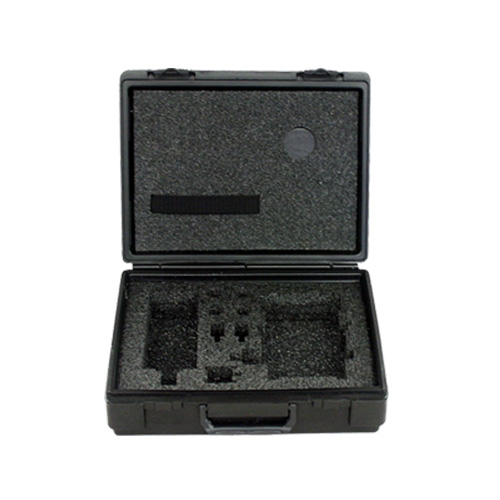

Model 4304A型射频瓦特计便携包
文章来源Bird公司，深圳银飞公司有售Model 4304A专业射频功率计
