福禄克Fluke301D交直流钳表分布式光伏现场运维的必备利器
福禄克的Fluke301D交直流钳表以其独特的设计和卓越的功能赢得了广大用户的青睐。文章来源于福禄克Fluke301D交直流钳表分布式光伏现场运维的必备利器。这款钳表的机身轻薄如手机，不仅携带方便，可轻松放入衣袋中，而且在使用过程中也极为便捷。其创新的细尖钳口设计尤为引人注目，能够轻易地卡入逆变器的各种复杂支路中，使得故障排查工作变得更加简单高效。Fluke301D交直流钳表不仅具备精准的电流测量能力，还能够在各种环境下稳定工作，无论是工业用电环境还是家庭用电场景，都能提供可靠的数据支持。其宽广的量程范围和快速响应特性，使得用户在面对各种电流测量需求时都能游刃有余。福禄克Fluke301D钳表的操作界面简洁明了，即使是非专业人员也能快速上手。它还具备数据保持、最大值/最小值捕获等功能，进一步提升了工作效率和准确性。
福禄克Fluke301D交直流钳表凭借其轻薄便携的设计、精细的钳口结构以及出色的测量性能，成为了电气工程师、维修技术人员以及 DIY 爱好者的理想选择之一，为他们在日常工作中进行电流测量和故障排查提供了极大的便利。这款钳表以其卓越的实用性和创新性，无疑树立了行业的新创新。
实测现场

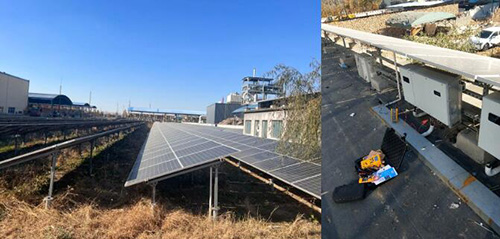

山东某5MW分布式光伏电站，建造在一个大型厂区的屋顶光伏项目。
运维工程师需要每月定期对整个电站进行巡视和故障修复。对于定期巡检，一般首先确认配电室是否有故障报警，接下来对现场的设备状态进行检查，包括所有光伏组件和支架的完好和污染程度，以及电气设备比如逆变器的运行参数与状态、线缆连接是否松动等。
运维工程师需要每月定期对整个电站进行巡视和故障修复。对于定期巡检，一般首先确认配电室是否有故障报警，接下来对现场的设备状态进行检查，包括所有光伏组件和支架的完好和污染程度，以及电气设备比如逆变器的运行参数与状态、线缆连接是否松动等。

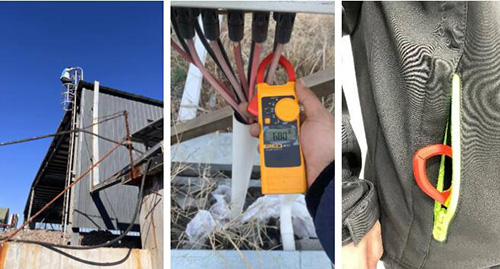

由于大部分阵列分布在厂房屋顶，运维工程师经常需要攀爬到高处，所以工具都会随身携带，比如万用表、钳表等。福禄克的Fluke301D交直流钳表机身像手机一样轻薄，不仅放入口袋很方便，它的细尖钳口还可以轻松卡入逆变器的各个支路，帮助快速进行故障排查。

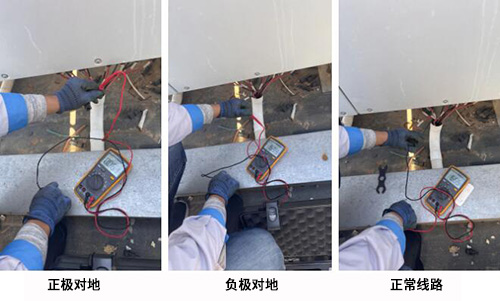

连接线接地故障是光伏现场常见故障之一，可能因为直流电缆在施工过程中受到破坏，接触金属桥架或组件支架，也可能长期户外环境电缆存在外力破损或雨水潮湿绝缘性能降低等因素。通过万用表分别测试正极和负极的对地电压，测得正极对地为0V，负极对地为639V。正常的线路应该是正极或负极对地都是5-6V之间调动，所以怀疑一处正极接地短路故障，测试结果如下图。

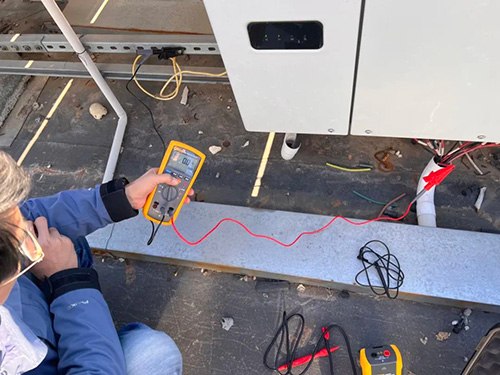

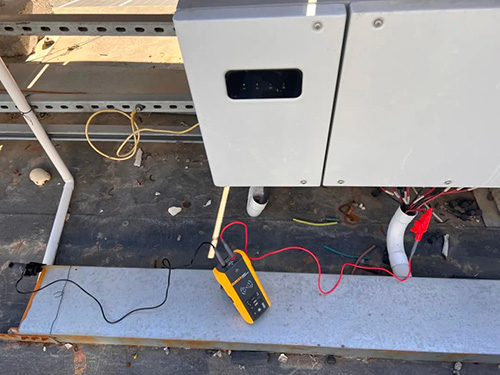

通过使用绝缘电阻测试仪测试正极对地绝缘，显示数值为0，复测确认为正极接地故障。
接下来需要对出现接地故障的支路进行故障点查找。但是在初始施工时，部分光伏阵列没有完成规范的编号对应，所以只了解阵列的大概的区域，和逆变器之间约100米的距离并由桥架固定保护，但不知晓这条支路具体的阵列位置。由于现场还有一台已损坏暂停工作的逆变器，对应已断开的另外8条支路，无法直接使用钳表测电流的方式排查。现场尝试使用寻线仪，通过发射器对这条接地支路输入信号，使用接收器在桥架出口找到这条线的对应另一端，从而锁定具体的阵列位置。
首先将发射器正极接入支路，负极接地，并选择LO模式发出信号。

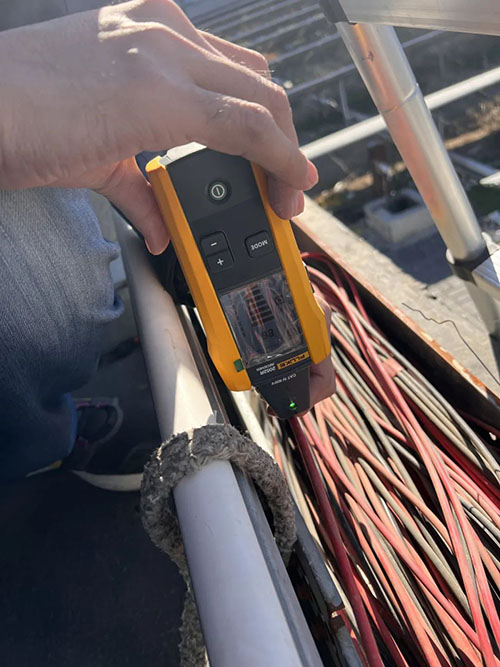

使用接收器对桥架中的线缆进行逐一扫描，测得明显信号增强超过70的则是对应这条支路的线缆。其他线缆显示信号为0。
通过寻线仪找到对应线缆后，沿其走向目测可以判别具体阵列位置。接下来继续重点对所属阵列光伏支架与线缆之间是否有短路点进行详细排查。
最后我们来总结一下Fluke301系列各个型号的具体指标和区别吧，记得收藏哦！
| 型号 |
Fluke301A 高性价比 通用款 |
Fluke301A+ 高性价比 通用款 |
Fluke301B 高性价比 进阶款 |
Fluke301C 真有效值 专业款 |
Fluke301D 交直流 专业款 |
| 交流电流 |
40.00A 400.0A |
40.00A 400.0A |
60.00A 600.0A |
60.00A 600.0A 1000A |
60.00A 600.0A |
| 直流电流 | -- | -- | -- | -- | 60.00A600.0A |
| 真有效值 | -- | -- | -- | ● | |
| 交流电压 | 600.0V | ||||
| 直流电压 | 600.0V | ||||
| 电阻 | 60.00kΩ | ||||
| 电容 | 999.9μF | ||||
| 电压频率 | 99.99kHz | ||||
| 电流频率 | 45.0-400.0 Hz | ||||
| 通断 | ● | ● | ● | ● | ● |
| 二极管 | ● | ● | ● | ● | ● |
| 数据保持 | ● | ● | ● | ● | ● |
| 背光 | -- | -- | ● | ● | ● |
| 表笔 | -- | ● | ● | ● | ● |
| CAT等级 | CAT III 300V | ||||
| 重量 | 132g | 154g | |||
| 尺寸 | 190 mm x 52 mm x 16 mm | ||||
| 电池 | 2节 AAA | ||||
| 质保 | 1 年 | ||||
| 注:Fluke301A+型号为Fluke301A加TL75表笔 | |||||
