Fluke410激光测距仪帮助科西门子自动化生化免疫流水线安装的检测

时间:2023-04-14 点击：次分类:技术文章

衡量一个流水线设计是否优秀的很大标准，就是流水线配置是否可以在高效完成检验任务的同时还可以尽量减少占用的空间，减少检验科操作老师在实验室内来回走动的距离。

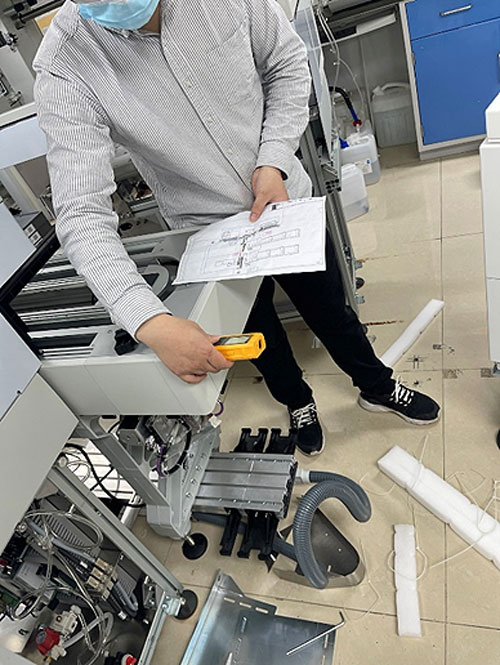

工程师在安装图纸设计的靠前步就是现场测量。想要在拥挤的检验科高效地利用空间，就需要对场地先进行一个准确测量。大的检验科实验室通常能达到百平以上，但是一人出差，遇到需要测量长距离的情况用卷尺确实不方便。在现场测量时使用测距仪的单次测量功能对待设计空间区域进行长宽高的测量，绘制现场的平面图。除了基建平面图的绘制，还需要定位现有电源插座的位置，方便后期电源的接入。同时，需要对实验室内已有的仪器进行定位，在图纸上进行标识，在设计时需要在避开原有仪器位置的基础上进行流水线安装规划。

流水线安装施工

根据图纸进行现场安装时，需要对流水线进行精准定位。通过用测距仪的长度测量功能测量安装点和参照物（如墙壁/立柱）等之间的距离，确定轨道和连在轨道上的仪器的具体安装位置。西门子诊断的安装工程师通过410测量首节轨道头与墙体的距离，定位轨道的起始位置，并且依照起始位置为基准，按照图纸进行生化、免疫分析仪器的安装。

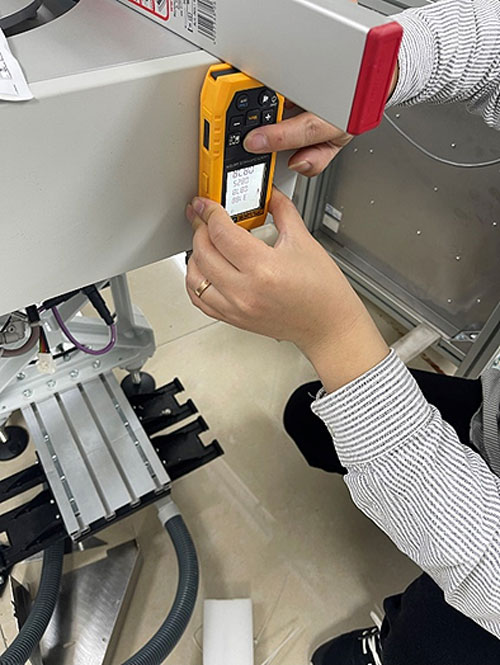

根据轨道安装要求，每节轨道距离地面距离应该保持在80cm左右。每一节轨道都用卷尺测量的话显然很麻烦，每次测量高度都需要保证卷尺竖直。对于一个长距离流水线安装会产生很多的重复劳动。使用测距仪则可以将工程简化很多，只要一点就可以快速测量每节轨道的高度调节是否合适。

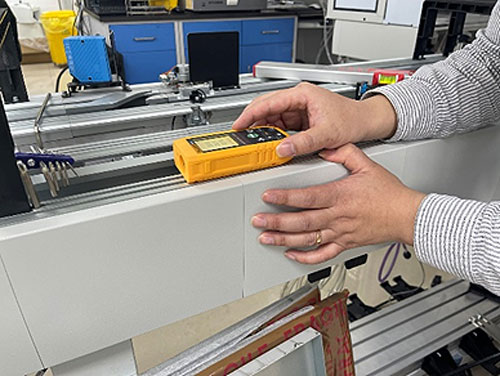

除了轨道高度的要求，为了保证血样顺利运输，每一节轨道都要保证水平安装，这样在血样运输过程中才不会出现被卡住的情况。使用测距仪的角度显示功能，将测距仪放在两节轨道的接缝处就能够快速检测轨道安装是否都处在水平状态。当角度显示不为零时，则需要进行微调。

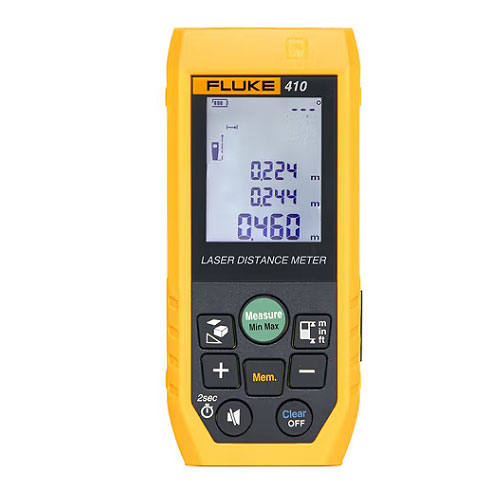

Fluke410激光测距仪功能参数

功能
单次测量	●	●	●	●	●
连续测量	●	●	●	●	●
面积测量	●	●	●	●	●
体积测量	●	●	●	●	●
自动水平	●	●	●	●	●
自动垂直	●	●	●	●	●
一次勾股	●	●	●	●	●
二次勾股	●	●	●	●	●
加减法	●	●	●	●	●
测量基准	前/后		前/三脚架孔/后/延长杆
自动关机	3分钟后无操作自动关机		3分钟后无操作自动关机
历史测量数据	30 组		100 组
延时测量			●	●	●
自动校准			●	●	●
侧按键			●	●	●
延长杆			●	●	●
激光
激光等级	Class 2
激光类型	630 to 670nm,<1mW
电池寿命	5000次单次测量		3500次单次测量
操作温度	0 C° 至 40 C°
存储温度	-10 C° 至 60 C°
防护等级	IP54		IP65
跌落测试	1 m		1 m
尺寸	50mm×115mm ×29mm		52mm×116mm ×28mm
重量	100g		110g
认证
激光认证	IEC 60825-1: Class 2, 635 nm,<1 mW CPA, CE
电气认证	IEC 61010-1: Pollution Degree 2 EMC：IEC 61326-1: Industrial Electromagnetic Environment CISPR11: Group1, ClassA
包装盒附件
包装盒	折叠盒	折叠盒	天地盒	天地盒	天地盒
用户手册	√	√	√	√	√
布袋	√	√	√	√	√
电池	2AAA 碱性电池	2AAA 碱性电池	2AAA镍氢充电电池	2AAA镍氢充电电池	2AAA镍氢充电电池
合格证	√	√	√	√	√
挂绳			√	√	√
充电线			0.5m TypeC 充电线	0.5m TypeC 充电线	0.5m TypeC 充电线

深圳银飞电子有售Fluke410激光测距仪，文章来源于Fluke
