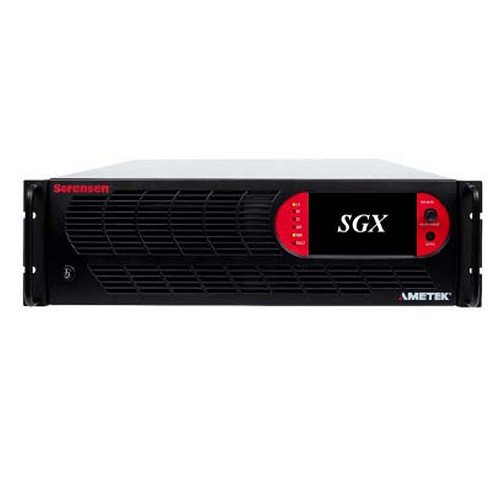

Sorensen SGX系列可编程精密大功率直流电源
SGX直流电源
Sorensen SGX系列电源表达了新时代可编程精密大功率直流电源的未来技术方向。这是一款拥有卓越的负载瞬态响应、低噪声及高率密度的电源。SGX在功率密度上处于行业领先地位，可在一个3U机架中输出15KW的功率，这功率密度是通过前进气道的方式来实现的，因此可以无间隙地堆叠设备。SGX系列电源的核心部件是一个5kW功率模块。根据输出电压要求，可将1至6个模块配置到一个机箱内，从而可输送5kW至30kW的功率。然后，可容易地将这些设备并联起来以提供高达150kW的功率。并联的电源像一个单独的电源一样运行，提供一个总的系统电流。
SGX：先进的智能控制：
SGX系列电源结合了便携的智能控制装置及出色的电力电子技术，通过这些控制装置可启用复杂序列输出、恒功率模式并可存储/调用仪器的设置。序列循环使SGX成为反复测试的理想选择之一。SGX系列电源具有直观易用的前面板显示屏，可轻松的设定仪表界面、编程输出参
数,测量,测序,配置,控制接口,应用和系统配置。函数和参数可以通过触摸屏或编码器选择或输入。通过动态速率变化的算法调整设备控制的分辨率，使得该设备可响应极小的参数变化，也可以迅速地在整个输出范围内实现输出变化。另外，其标配RS232和LXI以太网接口，可选GPIB和隔离的模拟I/O接口。
SGX 系列产品特点
●高功率密度：3U机箱输出功率高达15kW；6U机箱输出功率高达30kW
●快速负载瞬态响应：防止不需要的电压偏移
●低纹波和噪声
●直观的触摸显示屏
●可并联至150kW
●序列功能：灵活的系统控制，加速测试过程度
●声音噪声低：温度控制的变速风扇。
SGX 系列产品规格
| 输出 | |||||||||||||
| 纹波及噪音(电压模式，典型值) | 参见下方的“输出：电压及电流范围表”。纹波及噪音在满负载，标称交流输入下指定。噪音在6ft电缆， 1 μf负 载下测得 | ||||||||||||
| 输出电压上升时间(40- 1000V) | ≈< 100ms ，10-90%满量程(典型值) - 满电阻负荷(如需了解型号的具体转换速率，请联系厂商) | ||||||||||||
| 输出电压上升时间(10-30V) | 很大上升时间(ms) | 测量条件 | |||||||||||
| 10 | 通常根据10%-90%的输出电压变化 – 负载电阻测得 | ||||||||||||
|
输出电压下降时间(10-30V) |
很大下降时间(ms) | 测量条件 | |||||||||||
| 空载 | 100% CC 负载 | 100% CR负载 | 通常根据90%- 10%的输出电压变化 – 负载电阻测得 | ||||||||||
| 50 | 10 | 10 | |||||||||||
| 输出电流上升时间(10-30V) | 很大上升时间(ms) | 测量条件 | |||||||||||
| 20 | 通常根据10%-90%的输出电流变化 – 负载电阻测得 | ||||||||||||
| 输出电流下降时间(10-30V) | 很大下降时间(ms) | 测量条件 | |||||||||||
| 10 | 通常根据90%- 10%的输出电流变化 – 负载电阻测得 | ||||||||||||
| 线路调整率(采用感应配线) |
(±10%标称交流输入，恒定负载) 电压模式： +/- 0.01%满量程(40-800V) 电流模式： +/- 0.05%满量程(40-800V) 电流模式和电流模式： +/- 0.05%满量程(10-30V) |
||||||||||||
| 负载调整率(采用感应配线) |
(空载至满载，标称交流输入) 电压模式： +/- 0.02%满量程(40-800V) 电流模式： +/- 0. 1%满量程 电压模式： +/- 0.05%满量程(10-30V) |
||||||||||||
| 负载瞬态响应 | 在50%至100%或者100%至50%负载变化下，将于1ms内恢复到+/-0.75%满量程稳态输出 | ||||||||||||
| 效率 | 87%，标称线路和很大负载下的典型值 | ||||||||||||
| 稳定性 | 固定线路、负载和温度不变的情况下30分钟预热后，通常在8小时内保持在设定值的±0.05%范围内 | ||||||||||||
| 温度系数 |
0.02%/ C很大额定输出电压，电压设定点下，典型值 0.03%/ C很大额定输出电流，电流设定点下，典型值 |
||||||||||||
| 输出浮动电压 | 负极端子在机箱电势+/- 300 V范围内(我们建议使用可选的隔离模拟接口(IAI)。)电源“串联”时，系统电流具有 一个很低供电电流限制。 | ||||||||||||
| 输出：电压及电流范围 | |||||||||||||
| 3U | 6U | 纹波及噪音 | |||||||||||
| 功率 | 4/5 kW | 8/10 kW | 12/15 kW | 16/20 kW | 20/25 kW | 24/30 kW |
rms (20 Hz-300 kHz) |
p-p (20 Hz-20 MHz) |
|||||
| 电压 | 电流 | ||||||||||||
| 10 | 400 | 800 | 1200 | 1600* | 2000* | 2400* | 20 mV | 50 mV | |||||
| 15 | 267 | 534 | 801 | 1068* | 1335* | 1602* | 20 mV | 50 mV | |||||
| 20 | 250 | 500 | 750 | 1000* | 1250* | 1500* | 20 mV | 60 mV | |||||
| 30 | 167 | 334 | 501 | 668* | 835* | 1002* | 20 mV | 60 mV | |||||
| 40 | 125 | 250 | 375 | 500* | 625* | 750* | 20 mV | 75 mV | |||||
| 50 | 100 | 200 | 300 | 400* | 500* | 600* | 20 mV | 75 mV | |||||
| 60 | 83 | 167 | 250 | 333 | 417 | 500 | 20 mV | 75 mV | |||||
| 80 | 63 | 125 | 188 | 250 | 313 | 375 | 20 mV | 100 mV | |||||
| 100 | 50 | 100 | 150 | 200 | 250 | 300 | 20 mV | 100 mV | |||||
| 160 | 31 | 63 | 94 | 125 | 156 | 188 | 25 mV | 150 mV | |||||
| 200 | 25 | 50 | 75 | 100 | 125 | 150 | 25 mV | 175 mV | |||||
| 250 | 20 | 40 | 60 | 80 | 100 | 120 | 30 mV | 200 mV | |||||
| 330 | 15 | 30 | 45 | 61 | 76 | 91 | 30 mV | 200 mV | |||||
| 400 | 12 | 25 | 38 | 50 | 63 | 75 | 30 mV | 300 mV | |||||
| 500 | 10 | 20 | 30 | 40 | 50 | 60 | 50mV | 350mV | |||||
| 600 | 8 | 17 | 25 | 33 | 42 | 50 | 60 mV | 350 mV | |||||
| 800 | 6.2 | 12.5 | 18.7 | 25* | 31.2* | 37.5* | 80 mV | 500 mV | |||||
| 1000 | 5 | 10 | 15 | 20* | 25* | 30* | 100 mV | 650 mV | |||||
| 常规规格 | |||||||
| 远程感应 | 提供各式端子以便感应负载点的输出电压。 40- 100V型号每条线路的很大线路压降为额定电压的5% ，10-20V型号每 条线路的很大线路压降为1V ，30V型号每条线路的很大线路压降为1.5V；160V及以上型号每条线路的很大线路压降 为为额定电压的2%。(允许出现更大的线路压降，但输出电压调整率规格将因此不再适用。) | ||||||
| 并联运行 |
为通过单一规格电源提供额外的电流，很多可将5台电源单元并联以实现大电流的输出，并联操作会使得的 精度下降0.3%。 如需并联5台以上电源，请联系厂家。 |
||||||
| 串联运行 | 至多串联2个单元(参见输出浮动电压) | ||||||
| 输入 | |||||||
|
额定电压 3相3线制 + 接地 |
208/230VAC (工作电压范围187 - 253 VAC) 380/400 VAC (工作电压范围342 - 440 VAC) 440/480 VAC (工作电压范围396 - 528 VAC) |
||||||
| 频率 | 47 - 63Hz ，400Hz (400Hz@ 208V，对于6U型号，此为可选项，不附带CE、UL或CSA认证标记) | ||||||
| 功率因数 |
典型值为>0.9 ，10V - 30V、50V、1000V及其他具有可选的“PF”的型号。 典型值为>0.75 ，208/220 VAC输入型号(40V、60V - 800V型号，具有“PF”修改的型号。 典型值为>0.72 ，380/480 VAC输入型号(40V、60V - 800V型号，具有“PF”修改的型号。 典型值为>0.69 ，440/480 VAC输入型号(40V、60V - 800V型号，具有“PF”修改的型号。 |
||||||
| 保护等级(典型值) |
½ 周期穿越，典型值，适用于全部三相； 3周期穿越，适用于单相； 缺相停机(800V 型号， 6.4 ms，适用于全部3相) |
||||||
| 编程及回读规格(采用感应配线时) | |||||||
| 编程 | 回读/监控 | ||||||
| 精度 | 分辨率 | 精度 | 分辨率 | ||||
|
前端面板显示屏 |
SGX(40- 1000V)+/-0. 1% 满量程电压 SGX (40- 1000V)+/-0.4% 满量程电流 |
SGX: 4.0 显示位数 |
SGX，电压： +/- 0. 1%满量程 SGX，电流： +/- 0.4%满量程 |
SGX：4.0 显示位数 |
旋钮控制及显示屏回读 |
||
| SGX(10-30V) 0. 1%实际值 +0. 15%额定电压 | |||||||
|
SGX (10-30V)0. 1%设定点 +0. 1%额定电压 SGX (10-30V)0. 1%设定点 +0.4%额定电流 |
|||||||
|
远程模拟接口 |
电压： +/-0.25%满量程 电流： (40- 1000V) 0.8%满量 程， (10-30V)1.0%满量程 |
无 |
(40- 1000V) +/- 1.0%满量程 |
无 |
25-pin D-sub连接器(0~5V或0~10V) |
||
| (10-30V)+/-0.5%满量程 | |||||||
| 远程数字接口 |
电压： +/- 0. 1%满量程 电流： +/- 0.4%满量程 |
+/-0.002% 满量程 |
电压： +/- 0. 1%满量程 电流： +/- 0.4%满量程 |
+/-0.002% 满量程 |
标配RS-232C和LXI 以太网接口， 可选IEEE- 488.2 GPIB接口 | ||
| OVP | +/- 1%满量程 |
+/-0.002% 满量程 |
编程范围： 5- 110% 从前端面板、远程模拟输入端或可 选的数字输入端配置 |
||||
| 用户I/O | 关断或继电器极性反转控制(仅适用于以太网选项) | 数字式10-pin连接器 | |||||
| 软件 | IVI & CVI驱动程序请见www.ProgrammablePower.com 的支持部分 | ||||||
| 物理参数 | 3U型号(10V-30V) | 3U型号(40V- 1000V) | 6U型号(60V-600V) | ||||
| 宽度 | 19.00 in (48.3 cm) | 19.00 in (48.3 cm) | 19.00 in (48.3 cm) | ||||
| 深度 | 28.09 in (71.35 cm) | 26.4 in (67. 1 cm) | 27.18 in (69.04 cm) | ||||
| 高度 | 5.25 in (13.3 cm) | 5.25 in (13.3 cm) | 10.5 in (26.7 cm) | ||||
| 重量 | (4kW, 10V 15V) ≈<65 lbs (29 kg) (5kW, 20V 30V) ≈<65 lbs (29 kg) (8kW, 10V 15V) ≈<85 lbs (39 kg) (10kW, 20V 30V) ≈<85 lbs (39 kg) (12kW, 10V 15V) ≈<110 lbs (50 kg) (15kW, 20V 30V) ≈<110 lbs (50 kg) |
(5kW) ≈ ≤60 lbs (27 kg) (10kW) ≈ ≤75 lbs (34 kg) (15kW) ≈ ≤90 lbs (41 kg) |
(20kW) ≈ ≤140 lbs (64 kg) (25kW) ≈ ≤155 lbs (71 kg) (30kW) ≈ ≤170 lbs (78 kg) |
||||
| 发货重量 | 有关产品及发货重量，请联系厂商 | ||||||

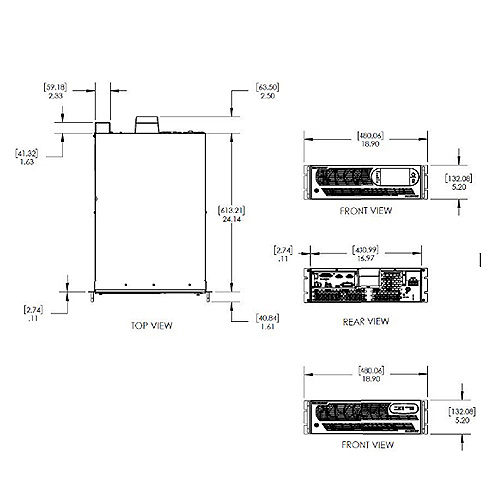

SGX 系列：产品图示
SGX 系列

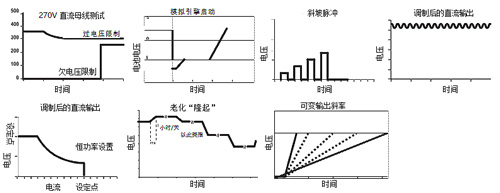

高级功率模拟
SGX型号具有恒功率模式，可单独设置很大电压、电流及功率
| SGX/SGI对比表 | ||
| 特征 | SGX | SGI |
| 模块化设计 | • | • |
| 快速负载瞬变 | • | • |
| 可并联 | • | • |
| 模拟和数字求和 | • | • |
| 直接前端面板V/l控制 | • | • |
| 触摸屏 | • | |
| 序列编辑 | • | • |
| 保存/调取设置 | • | • |
| 系统功率读出 | • | • |
| 恒功率模式 | • | • |
| RS232 | 标配 | 标配 |
| LXI C 类以太网 | 标配 | 选配 |
| GPIB | 可选 | 选配 |
| 环境条件 | ||
| 工作温度 | 0至50℃ | |
| 储存温度 | -25℃至65℃ | |
| 湿度范围 | 相对湿度至高95%，无结露， 0℃ - 50℃ | |
| 海拔 |
在海拔5000ft (约1500 m)下可全功率运行，之后海拔每升高1000ft，功率下降10% 在海拔达到40000 ft (约12000 m)时，无法运行。 |
|
| 冷却 | 进风口在前面或侧面，排风口在后面。温度控制，变速风扇。可将电源无间隙地叠放在一起。 | |
| 遵循标准 |
通过NRTL的UL/CSA 61010及IEC/EN 61010- 1认证，符合CE标准，符合SEMI Semi-F47标准。 LVD类：安装类II：污染等级2；II级设备：仅限室内使用，后面板不可由用户操作(安装说明请参见用户手册) EMC指令， EN 61326:1998 |
|
| 前端面板防尘过滤网 | 30 PPI (每英寸的孔数) –必须确保足够的气流及/或降低很高温度。仅适用于3U的电源。 | |
