CPH8000便携式多功能校准仪。便携式多功能校准仪具有多种功能，是现场测试和校准工业测量仪表的理想选择之一。典型应用包括压力传感器、压力测量仪表、温度传感器、温度探头和其他测量仪器的校准。该系列校准仪配备储存器，可储存校准数据。此外，仪表和计算机通信还可实现远程控制和校验准报告下载。CPH8000是一款先进的便携式多功能校准仪，可用于测量和仿真以下参数：表压和绝压、电气信号（mA、mV、V和Ω）、温度（TC和RTD）、频率及脉冲信号。此校准仪另可通过选配HART®模块，与其他带HART® 协议的仪器进行通信。

1、该多功能校准仪可以模块化配置，很多两个输入模块和两个输出模块，以及一个 HART® 模块和一个输出模块（彼此电气隔离）。电信号或温度以及很多 6 个压力传感器的测量/模拟（4 个内部传感器和 2 个外部传感器）让操作者可以按其特定需求配置校准仪。

2、内部参考传感器CPR8100和外部参考传感器CPT8100可以针对表压或绝压配置，而且可以在全压力和温度范围内在气压表上达到很高 0.02 % FS 的精度，大气压计很高 0.02 % 的读数精度。环境参数模块（可选）是 CPH8000 的另一个优势，通过其可以监控大气压、环境温度和相对湿度。数值将存储在校准报告中。

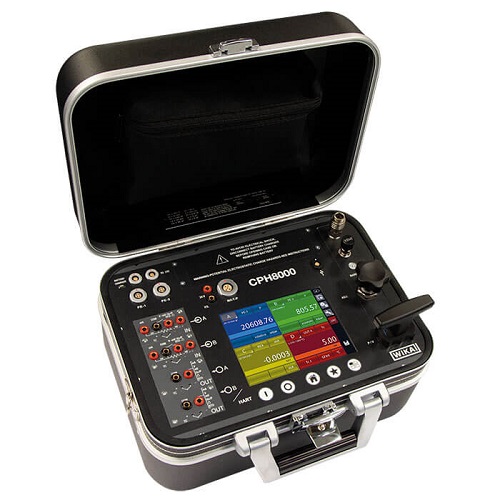

3、压力：CPH8000-P1 型号带有内置的压力/真空生成功能，通过内置的手泵实现（-0.09 ... +2.1 MPa [-13 ... +300 psi]）。精度微调器的存在让操作者可以微调压力。与连接内部泵的内部压力传感器组合使用（很高 2.1 MPa [300 psi]）。与直接连接外部插头的外部压力传感器组合使用。通过保护阀门保护低压内部传感器免受超压损伤。高灵活度的测量通过多种压力工程装置实现。

1）指示

显示屏：触摸屏+5键

尺寸:640 x 480 像素

     像素大小：0.06 x 0.06 mm（0.002 x 0.002 英寸）

背光:LED

2）电子输入和输出

数字和类型:用于电气参数、热电阻温度计和热电偶的 DIN-插头输入

热电阻温度计（RTD）:Pt100 (385、3616、3906、3926、3923)、Pt200、Pt500、Pt1000 (385、3916)、                    Ni100、Ni120、Cu10、Cu100

热电偶:J、K、T、F、R、S、B、U、L、N、E、C 型

电压信号:输入：DC ±100 mV、±2 V、±80 V

         输出：DC 29 V

电流信号:输入：DC ±100 mA

         输出：DC 20 mA

频率信号:0 ... 50,000 Hz

脉冲信号:1 ... 999,999

供电电压:DC 24 V

3）HART®通信

HART®模块：基于 HART® 通用和惯例命令

电阻：HART® 电阻 250 Ω（可激活）

回路电流：很大值 DC 24 mA

供电电压：DC 24 V

4）连接

压力连接：1/8 BSP（内螺纹）

过压安全：2x压力范围，静压 < 0.35 MPa [< 50 psi]

接液部件：范围≤ 0.0350 MPa [≤ 5 psi] - 硅、316 SS、玻纤增强树脂、环氧树脂

          范围 > 0.0350 ...10 MPa [> 5 ...1,500 psi] - 316 SS

          范围 > 10 MPa [> 1,500 psi] - 316 SS，氟橡胶

允许介质：范围 ≤ 0.0350 MPa [≤ 5 psi] - 清洁、干燥、非腐蚀性气体

          范围 > 0.0350 MPa [> 5 psi] - 介质与列出的接液部件相容

补偿温度范围：-10...+50°C [14... 122°F]

5）测试速率：10数值/秒，（不可调）

6）单位：bar、mbar、psi、psf、Pa、hPa、kPa、MPa、torr、atm、kg/cm²、kg/m²、mmHg (0 °C)、

         cmHg (0 °C)、mHg (0 °C)、inHg (0 °C)、mmH2O (4 °C)、cmH₂O (4 °C)、mH₂O (4          °C)、inH₂O (4 °C)、ftH₂O (4 °C)

7）供电电压

工作电压： AC 100...240V, 50/60Hz

电池类型：充电电池 NiMH

续航时间（充满电）：6...8小时（正常使用）

8）允许的环境条件

工作温度:-10...+50°C [14...122°F]

储存温度:-30...80°C [-22...+176°F]

相对湿度:工作湿度：10...90%相对湿度（无冷凝）

         保存湿度：0...90%相对湿度（无冷凝）

材料：前面板铝

防护等级：IP54

尺寸：330x270x170mm [13x10.6x7英寸]

重量：约3kg[6 lbs 6oz]（ET版本）

      约6kg [13 lbs2 oz]（P1版本）

1）ATEX 指令：II2G Ex ib IIC T4 Gb-环境温度：-10...+50°C

2）连接数值

很大电压：U0=29.7V

很大电流：I0=31mA

很大功率：P0=0.92W

很大有效内电容:C0=69nF

很大有效内电感:L0=30mH

3）电源电路

很大电压：Ui=30V

很大电流：Ii=100mA

很大功率：Pi=0.75W

很大有效内电容：Ci=可忽略

很大有效内电感;Li=可忽略

1、内部传感器（可按需求提供其他压力范围）

一年指标

气动连接：取决于型号

1) 一般来说，“精度”包括非线性精度、回差和非重复性。

2) 按需求可提供针对一些范围的 0.02 % FS 高精度。

3) 这完全由测量不确定性定义，这种不确定性通过包含因子(k = 2)表达且包含下列因素：仪表的自身性能、参考仪表的测量不确定性、长期稳定性、外部环境的影响、周期性零点调节过程 中补偿范围上的漂移和温度影响。

2、外部传感器（可按需求提供其他压力范围）

一年指标

气动连接 1/2" BSP 外螺纹，可按需求提供其他带转接头的规格

1) 一般来说，“精度”包括非线性精度、回差和非重复性。

2) 按需求可提供针对一些范围的 0.02 % FS 高精度。

3) 这完全由测量不确定性定义，这种不确定性通过包含因子(k = 2)表达且包含下列因素：仪表的自身性能、参考仪表的测量不确定性、 长期稳定性、外部环境的影响、周期性零点调节过程中补偿范围上的漂移和温度影响。

1) 一年指标，带温度影响：

 读数的0.001%*|t–tc|， t：-10°C≤t≤19°C，23°C≤t≤50°C， tc=20°C

                        14°F≤t≤66.2°F，73.4°F≤t≤122°F，tc=68°F

2) 很高输入电压：DC±100V

3) 输入电阻：>100MΩ

4) 输入电阻：0.5MΩ

5) 很大输入电流：±120mA；输入电阻：<20Ω

6) 测量电流：<200µA

7) 很高输入电压：±100V；输入电阻：>100MΩ

   方波很小振幅：1.5Vp-p@ 50 kHz，0.7Vp-p@5Hz

   占空比10% ~ 90%可调，很小振幅为5Vp-p

8) 同时适用于两种频率输入（IN A + IN B）

9) 同时仅限一个频率输入（IN A 或 IN B）

10) 振幅：1...80V，频率：0.5...20Hz

1) 一年指标，带温度影响：

 0.001 % 输出 * |t–tc|，t：-10°C≤t≤19°C，23°C≤t≤50°C，tc=20°C

                         14°F≤t≤66.2°F，73.4°F≤t≤122 °F，tc=68°F

2) 输出电阻=10Ω-Rlmin>1kΩ

3) 输出电阻<30mΩ-Rlmin>1kΩ

4) 一年指标，带温度影响：

 0.002 %输出* |t–tc|，t：-10°C≤t≤19°C，23°C≤t≤50°C，tc=20°C

                       14°F≤t≤66.2°F，73.4°F≤t≤122°F，tc=68°F

5) 输出电阻>100MΩ-Rlmax<750Ω

6) 振幅：0.1...15Vrms，频率0.5...200Hz

7）HART® 模块：

用于与HART®仪表进行通信

支持选定的一组HART®通用和惯例命令

在大部分启用HART®的变送器上读取基本仪表信息，

并调整mA输出

无需使用DDL特定库

集成 250Ω电阻

集成 24V电源

8）HART® 通信：

校准仪提供一个带有下列命令的可选HART®模块：

读取特定标识符

读取电流和范围百分比

读取电流和四个（预定义）动态变量

读取标签（TAG）、描述符（DD）、日期

读取PV传感器信息

读取输出信号

读取标签（TAG）、描述符（DD）、日期

启用/禁用固定电流模式

调整DAC零点

调整DAC增益

一年指标

温度影响见“电子输入信号/电阻”

测量电流：<200µA

测量<0.2mA时的4线制测量参数

1) IEC 751 (α= 0.00385°C-1)

2) JIS C1604 (α=0.003916°C-1)

3) 美国标准 (α=0.003902°C-1)

4) 旧美国标准 (α=0.003926°C-1)

5) SAMA (α=0.003923°C-1)

6) α=0.0042°C-1

7) α=0.0042°C-1

8) DIN 43760 (α=0.00617°C-1)

9) α=0.00672°C-1

1) 电磁场数值（emf值）的精度和准确度

   对于带内部冷端补偿的测量：冷端误差 = 0.15 °C 很高输入电压：DC ±100 V

   输入电阻：>100 MΩ

   温度影响：

   读数的0.001 % *|t–tc|，t：-10°C≤t≤19°C，23°C≤t≤50°C，tc=20°C

                          14°F≤t≤66.2°F，73.4 °F≤t≤122°F，tc=68°F

   一年指标

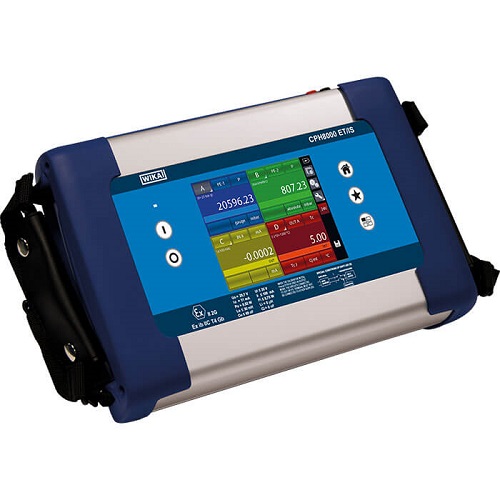

该校准仪带大型触摸显示屏和人性化操作界面，可轻松快速地进行配置。该系列校准仪还提供经过ATEX认证 (II 2G Ex ib IIC T4 Gb - 环境温度：-10 ... 50 °C) 版本，从而将校准仪的应用范围扩展到危险区域中。此外，在ATEX版本中还可使用24V直流电源为外部传感器供电。

校准仪具备4个测量通道，因此很多可同时进行4个测量。该设备配备可储存数据的板载存储器，不但使现场应用变得更加灵活，还能对记录的测量值和校准报告进行评估。
