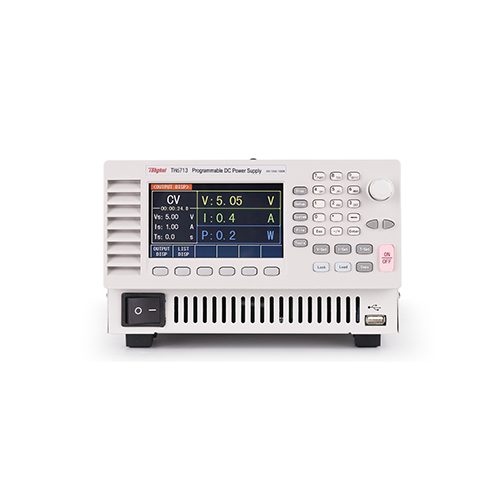

同惠开关电源TH6713全系列使用说明书
同惠开关电源TH6713全系列使用说明书。今天解说一下同惠的TH6713可编程开关电源的具体操作使用，请大家注意不要在多尘、震动、日光直射、有腐蚀气体等不良环境下使用，仪器如果长期不使用，请将其放在原始包装箱或相似箱子中储存在温度为 5℃～40℃，相对湿度不大于 85%RH 的通风室内，尽量保持空气中不应含有腐蚀测量仪的有害杂质，且应避免日光直射。直流电源产品已经经过仔细设计以减少因AC电源端输入带来的杂波干扰。也仍然应尽量使其在低杂讯的环境下使用，如果无法避免，请安装电源滤波器。TH6713仪器后盖有散热风扇，左右有散热通风孔，以避免内部温度升高影响精度，请确保仪器处于良好通风状态下，很后建议使用仪器的过程中不要频繁开关仪器，以免造成存储数据的丢失。
现在我们来开始介绍：
一、通用页面设置

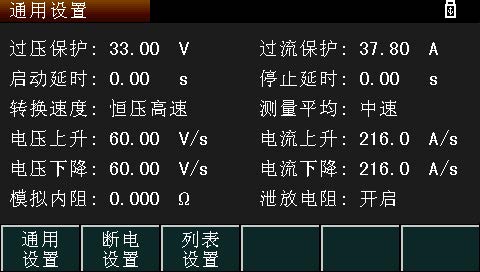

按下SETUP键进入通用设置页面，如图所示
1.1过压保护
仪器输出的保护参数，当采样的输出电压值超出过压保护值时，仪器输出关闭，保证仪器和负载的安全性。可通过数字键盘输入更改。
1.2过流保护
仪器输出的保护参数，当采样的输出电流值超出过流保护值时，仪器输出关闭，保证仪器和负载的安全性。可通过数字键盘输入更改。
1.3启动延时
在仪器打开输出时加入延时，按下ON/OFF 键打开输出时，延时再输出。
1.4停止延时
在仪器关闭输出时加入延时，按下ON/OFF 键关闭输出时，延时再关闭。
1.5转换速度
设置值的上升速度，分为恒压高速，恒流高速，恒压可设，恒流可设四种模式，可通过面板选择不同模式。
恒压高速：设置电压值立即送至DA转换，输出
恒流高速：设置电流值立即送至DA转换，输出
恒压可设：设置电压值按所设速率送至DA转换，输出。如：电压设置20V，电压上升设置5V/s，打开输出，4s后，电压上升至20V。
恒流可设：设置电流值按所设速率送至DA转换，输出。如：电流设置20A，电流上升设置5A/s，打开输出，4s后，电流上升至20A。
1.6电压上升
仪器打开输出时电压上升速率，转换速度为恒压可设时可用。
1.7电压下降
仪器关闭输出时电压下降速率，转换速度为恒压可设时可用。
1.8电流上升
仪器打开输出时电流上升速率，转换速度为恒流可设时可用。
1.9电流下降
仪器打开输出时电流下降速率，转换速度为恒流可设时可用。
1.10测量平均
采样速度，有低速，中速，高速，可根据页面显示选择。
1. 低速：采样速度慢，准确率高
2. 中速：介于低速与高速
1.11模拟内阻
用作电压源的内阻，可通过数字键盘输入更改。
1.12泄放电阻
仪器的假负载，可选择打开或关闭，当泄放电阻打开时，恒压模式空载关闭输出可快速放电。
二、断电页面设置

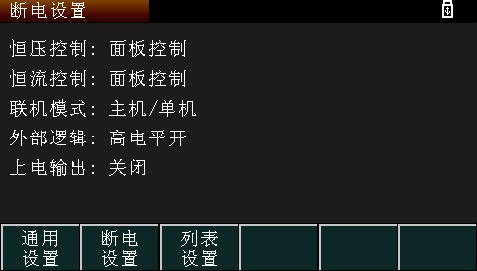

在通用设置页面下，按下断电设置，进入断电设置页面。如图所示
注：断电设置内更改参数需在断电后立即选择，下次上电开机后参数更改
2.1恒压控制
恒压模式下输入设置控制方式的选择，通过页面显示选择。
面板控制：内部控制，电压设置可用本机数字按键设置。
外部电压：仪器面板控制失效，由外部端口接入电压源输入，电压源大小作为本机的输入，输入范围0~10V，对应本机输出0~很大值。
外部电阻上升：仪器面板控制失效，由外部端口接入电阻，电阻大小作为本机的输入，电阻范围0~10KΩ，对应本机输入0~很大值。
外部电阻下降：仪器面板控制失效，由外部端口接入电阻，电阻大小作为本机的输入，电阻范围0~10KΩ，对应本机输入很大值~0V。
2.2恒流模式
恒流模式下输入设置控制方式的选择，通过页面显示选择。
面板控制：内部控制，电流设置可用本机数字按键设置。
外部电压：仪器面板控制失效，由外部端口接入电压源输入，电压源大小作为本机的输入，输入范围0~10V，对应本机输出0~很大值。
外部电阻上升：仪器面板控制失效，由外部端口接入电阻，电阻大小作为本机的输入，电阻范围0~10KΩ，对应本机输入0~很大值。
外部电阻下降：仪器面板控制失效，由外部端口接入电阻，电阻大小作为本机的输入，电阻范围0~10KΩ，对应本机输入很大值~0V。
2.3联机模式
本系列仪器可以多台联机，用于叠加功率，可根据需要选择串联或并联，每台仪器根据不同情况选择以下模式。
主机单机：只有一台机器或者两台仪器串联时作为主机。
从机串联：串联时作为从机。（仅TH671X，TH672X，串联只能两台，含串联主机）
主机一并：两台仪器并联时作为主机。
主机两并：三台仪器并联时作为主机。
从机并联：两台或三台仪器并联时作为从机。（并联很多三台，含主机）
注：联机时只能同型号仪器连接！仪器作为从机时不接受指令！
2.4外部逻辑
可通过页面选择高电平开，低电平开（仪器出厂默认高）
高电平开：面板可控输出，当外部为高时，输出打开，为低时，输出关闭且面板不可打开输出。
低电平开：面板不可控输出，当外部为低时，输出打开，为高时，输出关闭。
2.5上电输出
开机时是否直接输出，根据页面选择打开或关闭。
三、列表页面设置

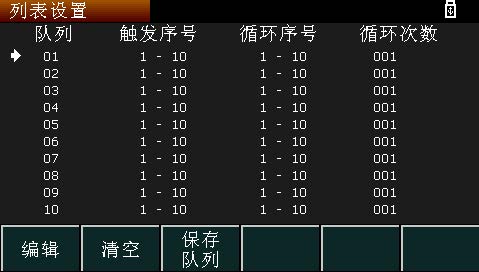

在通用设置页面下，按列表设置，进入列表设置页面，如图所示，仪器很多可设置10个列表文件。
3.1列表设置编辑 列表设置编辑
按下编辑即可对该列表进行编辑，按下电压设置，进入电压设置页面。
起始点：从No.列第几个开始；
起始值：起始点的值；
步进数：从起始点开始总共设置的步进数；
步进值：每两个连续点之间的值；
设置参数时列表遵循各参数不超上下限，不超功率的限制，如超出，仪器会自行设置为允许内极限值。
按下创建，即可快速设置，电流和时间设置方法与电压相同。
设置好的列表也可单独的值修改
3.2列表输出设置 列表输出设置
列表输出时，也可对列表输出进行设置，触发序号为列表输出的NO.号，也可循环其中某几个NO.，设置循环序号即可，设置循环次数即循环序号内NO.循环几次。
设置循环序号必须在触发序号内，如触发序号为2—8，循环序号为3—9，仪器会报错，因为9没有被触发，需把循环序号改为3—8。
3.3列表保存和清空 列表保存和清空
按下清空即清空当前列表，按下保存即保存当前列表设置。
四、系统设置页面设置
按下SYS 键进入系统设置页面
4.1系统讯响
仪器按键讯响，通过页面选择打开或关闭。
4.2系统语言
仪器语言，通过页面选择中文或英文。
4.3系统口令
仪器密码，用户校准等使用，通过页面选择打开或关闭，可修改，出厂原始密码为 6700 ，万能密码为4.4系统日期
仪器日期，可根据页面设置也可通过数字键设置。
4.5系统时间
仪器时间，可根据页面设置也可通过数字键设置。
文章来源于TongHui同惠
五、各系列参数指标
| 参数 | TH6711 | TH6712 | TH6713 | TH6721 | TH6722 | TH6723 | ||
| 输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
| 功率限制 | 约额定功率*105% | |||||||
| 电压 | 额定电压 | 0-30V | 0-30V | 0-30V | 0-80V | 0-80V | 0-80V | |
| 很大电压 | 31.5V | 84V | ||||||
| 电流 | 额定电流 | 0-33A | 0-66A | 0-100A | 0-12.5A | 0-25A | 0-37.5A | |
| 很大电流 | 36A | 72A | 108A | 13.5A | 27A | 40.5A | ||
|
设 置 |
电压 | 范围 | 0-31.5V | 0~84V | ||||
| 电流 | 范围 | 0~36A | 0-72A | 0-108A | 0-13.5A | 0-27A | 0-40.5A | |
| 负载调节率 | 电压 | ≤20mV | ≤45mV | |||||
| 电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
| 电源调节率 | 电压 | ≤18mV | ≤43mV | |||||
| 电流 | ≤41mA | ≤77mA | ≤113mA | ≤18.5mA | ≤32mA | ≤45.5mA | ||
| 设定值解析度 | 电压 | 10mV | ||||||
| 电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
| 回读值解析度 | 电压 | 10mV | ||||||
| 电流 | 10mA | 10mA | 100mA | 10mA | 10mA | 10mA | ||
|
设定值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+10mV | ||||||
| 电流 (>0.1A) | ≤0.1%+30mA | ≤0.1%+60mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
|
回读值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+20mV | ||||||
| 电流 (>0.1A) | ≤0.1%+40mA | ≤0.1%+70mA | ≤0.1%+100mA | ≤0.1%+20mA | ≤0.1%+40mA | ≤0.1%+50mA | ||
|
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤60mVp-p and 7mVrms | ≤80mVp-p and 11mVrms | ≤100mVp-p and 14mVrms |
≤60mVp-p and 7mVrms |
≤80mVp-p and 11mVrms |
≤100mVp-p and 14mVrms | |
| 差模电流 | ≤72mArms | ≤144mArms | ≤216mArms | ≤27mArms | ≤54mArms | ≤81mArms | ||
|
动态恢复时间 (50%-100%负载) 频率=100Hz |
恢复到0.1% + 10mV: ≤2ms | |||||||
| 上升时间（空载） | 10%-90% | ≤50ms | ||||||
| 上升时间（满载） | 10%-90% | ≤50ms | ||||||
| 下降时间（满载） | 90%-10% | ≤50ms | ||||||
| 下降时间（空载） | 90%-10% | ≤500ms | ||||||
| 定时器 | 设置范围 | 0-9999999（时分秒） | ||||||
| 启动延时 | 设置范围 | 0-99.99s | ||||||
| 停止延时 | 设置范围 | 0-99.99s | ||||||
| 斜率设置 | 电压上升 | 0.01-60V/s | 0.1-160V/s | |||||
| 电压下降 | 0.01-60V/s | 0.1-160V/s | ||||||
| 电流上升 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
| 电流下降 | 0.01-72A/s | 0.1-144A/s | 0.1-216A/s | 0.01-27A/s | 0.01-54A/s | 0.01-81A/s | ||
| 模拟内阻 | 设置范围 | 0-0.833Ω | 0-0.417Ω | 0-0.278Ω | 0-5.926Ω | 0-2.963Ω | 0-1.975Ω | |
|
外部电压控制 (25℃±5℃) |
CV精度 | 额定输出电压±0.5% | ||||||
| CC精度 | 额定输出电流±1% | |||||||
|
外部电阻控制 (25℃±5℃) |
CV 精度 | 额定输出电压±1.5% | ||||||
| CC 精度 | 额定输出电流±1.5% | |||||||
| 功率因数 | 100VAC（满载） | 0.99 | ||||||
| 200VAC（满载） | 0.97 | |||||||
| 效率 | 100VAC（满载） | 75% | 76% | |||||
| 200VAC（满载） | 77% | 78% | ||||||
| 主从控制 | 主从并联 | 含主机很多并联3台 | ||||||
| 主从串联 | 含主机很多串联2台 | |||||||
| 保护 | 过压OVP | 3-33V | 3-33V | 3-33V | 8-88V | 8-88V | 8-88V | |
| 过流OCP | 3.6-37.8A | 5-75.6A | 5-113.4A | 1.35-14.18A | 2.7-28.35A | 4.05-42.53A | ||
| 过温OTP | 内部温度上升决定 | |||||||
| 体积和重量 | 外形体积（mm） | 215(W)×146(H)×420(D) | ||||||
| 上架体积（mm） | 215(W)×132(H)×420(D) | |||||||
| 重量（净重） | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
| 供电电源 | 88-265VAC，50/60HZ | |||||||
 注：l 电源调节率（88-132VAC 或 170-265VAC，恒载） l 负载调解率（空载-满载，恒输入电压） l 上升时间（额定输出电压 10%-90%，带额定电阻负载） l 下降时间（额定输出电压 90%-10%，带额定电阻负载） l 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间） |
||||||||
