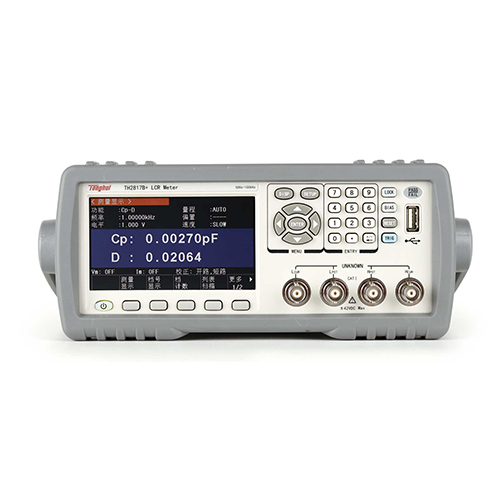

同惠TH2817B+LCR数字电桥

时间:2022-04-26 点击：次分类:技术文章

同惠TH2817B+LCR数字电桥。H2817B+是款紧凑型的数字电桥，它的测试电平以测试正弦波信号的有效值进行设定。正弦波信号的频率为测试频率，由仪器内部振荡器产生。电桥的信号源输出阻抗可选择为 10 Ω 或 100 Ω。测试电平范围 0.1V，0.3V，1V。有两种方式可以设定测试信号源电平。一种是利用软键设定，另外一种是利用数值输入键。测试结果数据以小数点浮动的六位数字显示。小数点锁定功能使 TH2817B+以固定小数点位置的方式输出测试结果。该功能同时可用于改变测试结果显示位数。有4种触发方式：INT(内部触发)，MAN(手动触发)，EXT(外部触发)和BUS(总线触发)。

TH2817B+测试频率50Hz-100kHz

■ 4.3寸TFT液晶显示

■ 50Hz-100kHz，11个典型测试频率

■ 6位读数分辨率

■ 高达测试速度：19ms

■ 中英文可选操作界面

■ 10档分选，测试分选更完善

■ 40组LCRZ仪器设定文件

■ 软电源开关

■ 支持110V/220V两种电源电压

■ 10点列表扫描，支持多频测试分选

■ 超低信号源输出失调 (<100μV），满足大电感、共模扼流圈，电感测试需求

■ 超强抗冲击保护能力

■ 空夹具判断

■ 截屏功能

■ 自动LCZ功能

■ 常规、自动化测试两种界面

同惠TH2817B+LCR数字电桥选型

产品型号		TH2817B+
基本测量准确度		0.1%
测试频率		50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，16kHz，20kHz，40kHz， 50kHz，100kHz，共11点
测试参数		L、C、R、\|Z\|、D、Q、X、θd、θr、Vm、Im、△%
V/I 监视		有
AC信号电平		0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.5Vrms、1Vrms
测试端配置		5端
信号源内阻		10Ω、100Ω可选
测试速度 (ms)		快速： 19ms; 中速：83ms; 慢速：333ms
清零功能		开路、短路、负载
列表扫描		10点列表扫描每扫描点可单独分选，支持多频合并测试分选可对频率，AC电压进行扫描测试
等效方式		串联，并联
量程方式		自动，保持
触发方式		内部，手动，外部，总线
平均次数		1-255
数学运算		直读，△ABS，△%
延时		触发延时，步进延时： 0-60.000s， 1ms步进
比较器		10档分选，BIN1-BIN9，NG，AUX 档计数功能 PASS，FALL前面板LED显示
存储	内部非易失性存储	40组LCRZ仪器设定文件
	外部USB存储器	仪器设定文件，CSV数据文件
接口		RS232/RS485(可选)、HANDLER、USB HOST、USB DEVICE
