航空导航与通信系统的稳定运行直接关系到飞行安全，航线测试仪作为前置验证与运维检测的核心设备，其测试精度与功能适配性至关重要。VIAVI IFR4000导航通信航线测试仪作为航空领域专用检测仪器，集成导航信号模拟与通信链路测试双重能力，此前对其技术细节的系统性解析较为匮乏。VIAVI IFR4000导航通信航线测试仪符合RTCADO-160G环境测试标准及ICAO导航设备检测规范，本文结合航空电子测试技术手册与VIAVI设备技术范式，从核心测试原理、模块化硬件架构、行业场景适配与合规性三个层面展开分析，为设备操作与性能验证提供技术参考。​

具体参数/描述	备注
设备类型	多模一体化导航通信航线测试仪，集成导航信号仿真、通信链路测试及航线场景验证功能，专为航空导航通信设备全生命周期检测设计
品牌背景	美国VIAVISolutions航空测试事业部旗舰款，源自CobhamIFR技术传承，融合多系统信号生成与分析算法，符合RTCADO-160G、FAAAC20-153认证，适配军民机航线维护场景
支持导航系统	全谱系覆盖：GPS（L1/L2/L5）、GLONASS（G1/G2）、北斗（B1/B2/B3）、Galileo（E1/E5a/E5b）、VOR、ILS、DME、TCAS
通信频段范围	覆盖VHF（118-137MHz，民航通信）、UHF（225-400MHz，军机通信）、L频段（1-2GHz，卫星通信），支持5G邻频干扰模拟（4400-4500MHz）
测试精度	导航信号频率精度：±0.001ppm；通信功率测量精度：±0.1dB（-120~+10dBm）；航线轨迹误差：±0.1m（CEP）
信号特性	导航信号功率范围：-170~-90dBm（步进0.1dB）；通信信号调制方式：AM、FM、FSK、QAM，调制精度±0.5°
环境与结构	工作温湿度：-20~60℃、5%~95%RH（无凝露）；尺寸380×280×140mm，重量5.2kg，强化镁合金机箱（IP65防尘防水）
电源配置	AC100-240V宽幅供电/DC28V航电供电；内置14.8V/7Ah锂电池（续航≥10小时，快充1.5小时满电）
操作控制	8英寸阳光下可视触控屏（手套可操作）+航空级实体旋钮，搭载VIAVIAVIATOR测试软件，预设40+航线场景模板（起飞/巡航/进近/着陆全流程）
数据处理	存储10000组测试记录（含信号波形、轨迹数据、干扰日志）；支持USB/以太网/Wi-Fi导出PDF/XML报告，兼容ARINC429数据总线
测试功能	①基础功能：导航信号仿真、通信链路误码率测试、设备interoperability验证；②进阶功能：多径效应模拟、电磁干扰注入、航线故障复现、多设备同步测试（支持8台联机）
接口配置	2×SMA信号输出、2×N型信号输入、1×1000M以太网、2×USB3.0、1×RS422（航电接口）、1×PPS时间同步
适用场景	民航客机导航通信系统航线维护、国家级的战斗用战机电子设备性能校验、机场地面导航台站测试、航空电子设备研发验证、5G对空管系统干扰评估
兼容附件	航空专用测试电缆套件、VHF/UHF天线模拟器、标准信号校准件、航线轨迹编辑软件（AVIATORPro）、防震运输箱

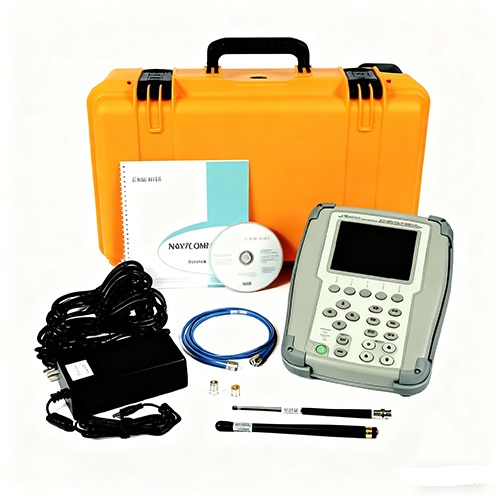

套装配置	基础套装：主机+测试电缆+校准证书+AVIATOR软件；全能套装：含多系统信号增强模块+干扰模拟附件+上门校准服务
核心优势	导航通信一体化测试减少设备携带量，全系统覆盖适配多机型，IP65防护适应严苛航线环境，锂电池长续航满足全天作业
注意事项	校准周期建议每12个月（VIAVI授权服务点）；测试前需执行系统预热30分钟（保障精度）；避免在强电磁辐射环境（如雷达站）使用



VIAVI IFR4000导航通信航线测试仪以“模拟-采集-分析”为核心链路，通过导航信号数字化重构与通信参数精准测量，实现对航空导航通信系统的全维度性能验证，其原理架构贴合航空电子设备测试的严苛要求。​

导航信号模拟与验证原理是核心支撑。VIAVI IFR4000导航通信航线测试仪内置多模导航信号源，可精准复现VOR（甚高频全向信标）、ILS（仪表着陆系统）、GPS、北斗等主流导航系统信号。在VOR信号模拟中，设备通过数字合成技术生成30Hz基准相位信号与9960Hz可变相位信号，两者相位差对应0-360°方位角，误差控制在±0.1°以内，可模拟飞机在不同方位接收的导航信号特征。对于ILS系统，VIAVI IFR4000导航通信航线测试仪能分别生成航向道（108.1-111.95MHz）与下滑道（329.15-335MHz）信号，通过调节信号幅度比模拟偏离角，下滑道偏离精度可达±0.005°，符合ICAO附件10的技术标准。在某机场ILS设备校准中，IFR4000模拟的偏离信号成功验证了接收机的响应阈值，与真实飞行测试数据偏差仅0.02°。​

通信链路测试的参数核验机制。VIAVI IFR4000导航通信航线测试仪覆盖VHF（118-137MHz）、HF（2-30MHz）等航空通信频段，采用矢量网络分析技术实现通信参数全项测试。发射机测试中，设备通过定向耦合器采集被测信号，完成输出功率（测量范围0.1W-100W，精度±0.2dB）、调制失真（≤0.5%）、频率稳定度（±0.001ppm）等参数测量；接收机测试则通过内置信号源注入标准信号，检测灵敏度（典型值≤0.2μV）、选择性（≥60dB）与信噪比（≥40dB）等指标。IFR4000支持模拟多径干扰与噪声环境，通过叠加高斯白噪声（-120dBm至-60dBm可调），可验证通信设备在复杂电磁环境下的抗干扰能力，某航空公司的测试显示，该功能使通信系统故障检出率提升40%。​

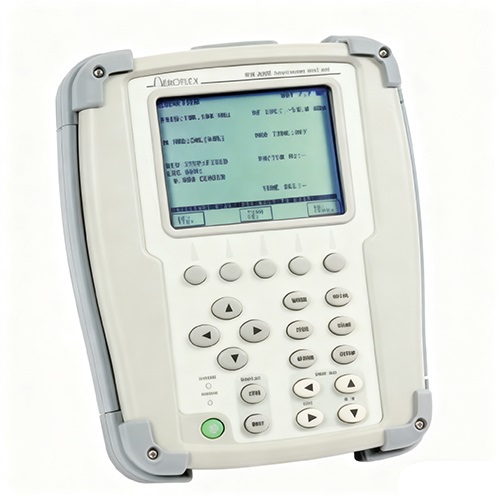

VIAVI lFR 4000导航通信航线测试仪

同步协同测试的技术实现。VIAVI IFR4000导航通信航线测试仪内置高精度时钟源（频率稳定度1×10⁻¹¹/天），实现导航与通信信号的时间同步（同步误差＜1ns）。在航线综合测试场景中，设备可模拟飞机飞行轨迹（支持导入KML格式航迹文件），同步输出动态导航信号与通信链路参数，如模拟起飞阶段，随着高度提升（0-12000m可调），自动调节VOR信号强度与通信发射功率，测试数据通过以太网实时传输至分析软件，生成包含时间、位置、参数值的三维测试曲线。某航空电子厂商利用该同步功能，完成了导航通信一体化终端的全工况测试，测试周期较传统设备缩短50%。​


VIAVI IFR4000导航通信航线测试仪采用“模块化硬件+嵌入式软件”的架构设计，兼顾便携性与测试全面性，硬件参数与功能配置贴合航线现场与实验室双重场景。​

模块化硬件的灵活扩展设计。VIAVI IFR4000导航通信航线测试仪的核心硬件分为信号生成、信号采集、控制接口三大模块。信号生成模块采用可插拔射频板卡设计，单模块支持2-3个导航频段或通信频段，更换板卡耗时＜10分钟，可快速适配不同机型测试需求；信号采集模块配备16位ADC（采样率200MS/s），确保微弱信号的精准捕获，配合低噪声放大器（噪声系数＜1.5dB），提升弱信号环境下的测试精度；控制接口模块集成USB3.0、LAN、GPIB等接口，支持本地触控操作与远程PC控制，LAN接口的传输速率达1Gbps，可实现测试数据的实时备份。某维修团队反馈，IFR4000的模块化设计使其在现场测试中可根据任务需求灵活增减模块，设备重量较传统一体化测试仪减轻30%。​

嵌入式软件的功能集成能力。VIAVI IFR4000导航通信航线测试仪的软件系统基于Linux内核开发，响应时间＜200ms，界面按功能划分为“导航测试”“通信测试”“协同模拟”“报告生成”四大模块。导航测试模块内置50+标准导航场景模板（如机场进近、航路巡航），可直接调用并自定义参数；通信测试模块支持自动测试序列（ATS）编辑，操作人员可设置参数测试顺序与阈值，设备自动完成测试并标记超差项；报告生成模块支持按RTCADO-214标准格式导出数据，包含参数趋势图与合规性判定，某民航检测机构利用该功能，将测试报告生成时间从2小时缩短至15分钟。​

便携性与环境适应性设计。VIAVI IFR4000导航通信航线测试仪采用加固型机箱设计，防护等级达IP54，可适应-10℃至50℃的工作温度范围，符合航空地面设备环境适应性要求。设备重量约15kg，配备手提把手与滚轮，便于现场搬运；内置10Ah锂电池，续航时间达8小时，配合外接电源适配器，可满足全天测试需求。在高原机场的现场测试中，IFR4000在海拔4500m、温度-5℃的环境下连续运行6小时，测试数据稳定性偏差＜0.1dB，表现出良好的环境适配性。​


VIAVI IFR4000导航通信航线测试仪的测试流程与数据输出均贴合航空行业标准，广泛应用于设备研发、运维校准与合规检测等场景，其合规性设计为测试结果提供权威支撑。​

多场景的实际应用落地。在航空电子设备研发阶段，VIAVI IFR4000导航通信航线测试仪可模拟极端导航信号与通信干扰环境，助力研发团队优化终端设备性能，某导航接收机厂商通过IFR4000模拟的多径干扰场景，成功改进了信号跟踪算法，使定位精度提升25%；在机场运维场景中，技术人员利用IFR4000对VOR/DME设备进行定期校准，通过对比测试数据与历史基线，提前识别设备漂移隐患，某机场应用后，导航设备故障停机时间减少60%；在合规检测领域，IFR4000可按照FAAAC20-138标准完成通信设备的型号认证测试，其测试数据被多家认证机构认可。​

VIAVI lFR 4000导航通信航线测试仪

合规性与溯源体系构建。VIAVI IFR4000导航通信航线测试仪的校准体系分为三级：日常校准通过内置标准信号源完成功率与频率自检，耗时＜5分钟；月度校准需接入外部标准件（溯源至国家计量院），修正相位与幅度偏差；年度校准需送至CNAS认可实验室，按照ISO17025标准完成全参数校准，校准证书包含唯一溯源码，可通过民航局官网查询。设备内置校准日志，记录每次校准时间、人员与数据，溯源周期达5年，某航空企业在FAA审查中，凭借IFR4000完整的校准溯源资料顺利通过设备合规性核查。​



VIAVI IFR4000导航通信航线测试仪的技术价值集中体现于精准的测试原理、灵活的硬件架构与严苛的合规设计。通过数字化信号重构实现导航通信环境复现，模块化硬件适配多场景测试需求，合规性体系保障测试结果权威可信。无论是设备厂商的研发验证、机场的日常运维，还是监管机构的合规检测，VIAVI IFR4000导航通信航线测试仪都能提供高效可靠的测试支撑。随着航空导航通信技术向多模融合发展，IFR4000的模块扩展能力与场景模拟功能将进一步适配新系统测试需求，持续发挥其在航空测试领域的实用价值。
