同惠TH2883S4-5匝间绝缘与层间短路检测产品详情
产品描述

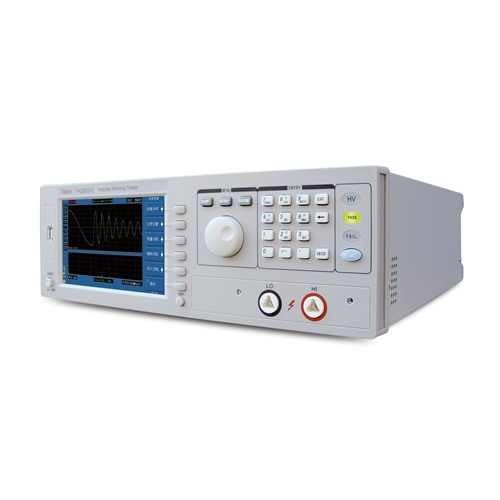

同惠TH2883S4-5脉冲式线圈测试仪，4通道一体机，100V-5000V、200Msps、4种波形判定，一次测4个绕组，适配电机、变压器、电感产线匝间绝缘与层间短路检测。
一.从"一只一只测"到"一次测四个绕组"
早上八点，电机车间质检员老张把一只三相电机放上测试台，接好四组引线，按下启动键，屏幕上四条波形同时弹出，十几秒后绕组判定完成。三年前，他得一只一只测、来回换线五六次，三百个样品的日检验量全靠加班顶住。更棘手的是，匝间短路、层间绝缘不良藏在漆包线里，目检看不见、通断表测不出，只能靠高压脉冲去"拷问"线圈。同惠TH2883S4-5脉冲式线圈测试仪，正是把这项检测从单通道串行变成四通道并行的4通道一体机。
二.产品简介：一次测四个绕组的匝间绝缘把关员
同惠TH2883S4-5脉冲式线圈测试仪是常州同惠电子的4通道一体式设备：不接扫描器、不加扩展箱，一次加压同时测四个绕组。面向电机、变压器、绕线电感、继电器、电磁阀等线圈类产品的产线、来料与研发验证。一句话核心价值：把"线圈有没有内伤"从抽检变成四通道全检，测得更快、更放心。
三.核心功能与技术原理：给线圈"敲一下，听回声"
原理不复杂：向线圈施加高压脉冲，线圈因电感与分布电容产生衰减振荡波形。这条波形像线圈的"指纹"，藏着电感量、圈数、磁芯材料与绝缘状态的信息：短路改变能量损耗，绝缘损伤产生电晕毛刺，圈数差异改变频率。就像挑西瓜要敲一敲听回声，脉冲测试就是给线圈"敲一下"再比对回声。
同惠TH2883S4-5用200Msps采样率配合高带宽采集电路，相当于给波形装上"高速相机"，电晕放电的细小毛刺也能真实还原。它提供四种波形判定：面积比较看能量损耗，专抓层间、匝间短路；面积差看电感量差异；电晕比较无损提取放电尖峰，专查绝缘缺陷；相位差看振荡周期偏移，反映圈数与磁芯差异。
四.技术参数深度解读：每个数字对你意味着什么
参数 | 数值 | 对用户意味着什么 | 适用场景 |
脉冲电压 | 100V-5000V，10V步进，精度±5%±15V | 覆盖多数中低压线圈；10V步进精细逼近击穿点 | 电机、变压器、电磁阀、继电器 |
通道数 | 4通道，每通道可独立编程为高端/低端/关闭 | 三相电机一次测完；独立开关适配不同接法 | 三相电机、多绕组变压器产线 |
电感测试范围 | ≥10µH | 常规功率线圈均可测；低于10µH选TH2883-1（≥1µH） | 功率电感、变压器、电机 |
波形采集 | 200Msps采样率、8Bit、6kBytes存储深度、1-32次样本平均 | 高采样率保电晕毛刺不失真；平均抑噪 | 电晕检测、薄漆包线绕组 |
测试速度 | 6次/秒（单通道） | 四通道并行，吞吐显著高于单通道 | 批量产线全检 |
判定方法 | 面积、面积差、电晕、相位差四种 | 不同缺陷用不同"尺子"，按需组合 | 层间短路、电感差异、绝缘缺陷 |
测试步骤 | 最多20个测试步骤 | 一个文件完成多级电压测试，少人工干预 | 多档位测试、破坏性测试 |
存储 | 20组仪器文件，支持U盘 | 换机型一键调用参数，防误设 | 多品种换线生产 |
接口 | Handler、RS232C、USBDevice、USBHost、LAN | 对接PLC/MES，联机测试与追溯 | 自动化产线、质量管理 |
显示 | 65k色7英寸TFT，4种界面，波形放大/拉伸/移动 | 波形看得清，判定可回看 | 实验室与车间通用 |
五.核心优势与差异化：和市面同类产品比，差异在哪里
同惠TH2883S4-5的核心差异，是"多通道一体+高采样电晕检测"的组合，在产线上同时换来速度与可靠性。
对比项 | 同惠TH2883S4-5 | 单通道+扫描扩展器方案 | 市面同级机型（如中策ZC2883P） |
通道形态 | 4通道一体机，免外接 | 单通道主机+外接扫描器 | 多为单通道 |
脉冲电压 | 100V-5000V，10V步进 | 相同平台，100V-5000V | 最大5kV（以官方资料为准） |
采样率 | 200Msps，高带宽还原电晕 | 200Msps | 以官方资料为准 |
波形判定 | 4种：面积/面积差/电晕/相位差 | 同左 | 面积、面积差等（以官方资料为准） |
产线集成 | Handler、RS232C、USB、LAN全配 | 同左 | 支持Handler联机，100组文件 |
布线占用 | 一体机省去扫描器与线缆 | 需另购扫描器，占工位预算 | 视型号而定 |
说明：中策ZC2883P等在各自价位有成熟应用，此处仅就可核实的公开参数客观对比。真正的差异在于：TH2883S4-5把4通道、200Msps电晕检测与四种判定做进一体机，对绕组多的产品，省下的换线与扫描器成本是实打实的。
六.适用场景：它能帮你解决什么问题
电机产线全检：四组绕组一次加压，配合Handler联动PLC，不合格品自动报警分流。
变压器、电感来料检验：同一标准波形文件用于来料与出货两端，检验口径一致，少争议。
研发与破坏性测试：逐步升压找极限耐压，为设计裕量提供依据，避免投产后才发现余量不足。
多品种换线：20组文件自动加载，一键调用对应参数，换线以秒计。
七.使用体验与售后保障
操作上，同惠TH2883S4-5用65k色7英寸TFT宽屏、中英文界面，波形可放大、拉伸、移动，判定依据直接回看；脚控方便快速测量；U盘存波形、升级固件；支持分用户权限登录。整机工作环境0-40℃、湿度≤75%，110V/220V供电。资质上，常州同惠电子产品线覆盖30V-10kV、单通道至8通道，官网提供规格书与说明书（版本2025.5.21）下载。整机标配高压测试电缆TH90003R与高压测试线TH2883-01，测试夹具TH26052/TH26053为选配。质保年限、校准周期与上门服务，建议采购时与同惠授权经销商书面确认。
八.常见问题FAQ
Q1：4通道一体机和"单通道+扫描扩展器"怎么选？
只测1-2种固定绕组，单通道加扫描器更灵活；一次测多绕组、节拍又紧，同惠TH2883S4-5一体机更省工位、省布线，也少一个故障点。
Q2：最低能测多大的电感？官方指标≥10µH。
几µH级小电感建议选TH2883-1（≥1µH）或TH2884，选型前用样品实测。
Q3：6次/秒的测试速度够产线用吗？
6次/秒是单通道速度，4通道并行后吞吐明显更高。建议按"单件周期×日产量"核算节拍，必要时用脚控或Handler外部触发压缩空闲时间。
Q4：匝间短路和绝缘不良分别用哪种判定？
层间、匝间短路用面积比较（看能量损耗）；绝缘缺陷用电晕比较；电感量差异用面积差或相位差。四种可组合，先建波形库再调阈值。
Q5：破坏性测试会把好产品打坏吗？
破坏性测试从低电压逐步升压，到设定终止电压即停，用于找极限耐压。日常全检请关闭，仅研发或抽检时用。
Q6：采购时要注意哪些配套？
确认标配（高压测试电缆、高压测试线）与选配（测试夹具）；确认接口与产线PLC匹配；索要规格书与质保条款，条件允许时带样机实测。
九.选购建议
买脉冲式线圈测试仪，本质是买"缺陷检出能力+产线节拍"。主测三相电机、多绕组变压器，同惠TH2883S4-5的4通道一体机是效率与可靠性兼顾的选择；以小电感为主则更适合低电感型号。建议先拿实际样品实测，确认波形与判定阈值满足判据，再结合质保与售后条款决定——参数是前提，判据才是验收标准。
文章来源于银飞电子。
