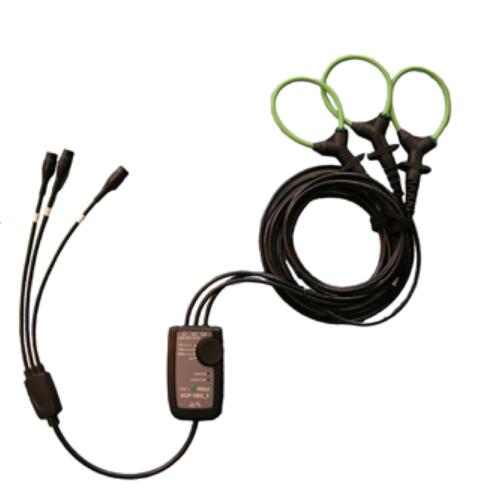

GMC-I ACP1003柔性AC电流传感器
ACP1000柔性AC电流传感器 是采用Rogowski原理的交流电流探头。 ACP1000柔性AC电流传感器 与示波器，记录仪或数据记录仪一起使用时，可用于测量高达1000A的交流电流。 灵活的探头允许在难以到达的导体上进行电流测量。 ACP1000柔性AC电流传感器 的 探头提供1V的满量程交流输出，与三个可选范围的被测电流成正比。 ACP1000柔性AC电流传感器 概述 三个范围10/100 / 1000A 3标准导体直径50/70 / 100mm 易于将探头插入密闭空间 2型号单相和三相 宽动态范围100mA至1000A ACRMS ......
产品描述
ACP1000柔性AC电流传感器是采用Rogowski原理的交流电流探头。ACP1000柔性AC电流传感器与示波器，记录仪或数据记录仪一起使用时，可用于测量高达1000A的交流电流。灵活的探头允许在难以到达的导体上进行电流测量。ACP1000柔性AC电流传感器的探头提供1V的满量程交流输出，与三个可选范围的被测电流成正比。
ACP1000柔性AC电流传感器概述
三个范围10/100 / 1000A
3标准导体直径50/70 / 100mm
易于将探头插入密闭空间
2型号单相和三相
宽动态范围100mA至1000A ACRMS
1000V，CAT III，污染等级2
对快速电流变化的出色反应
外部电源选项
紧凑轻巧的设计
无磁滞，饱和或非线性
高精度和宽动态范围
先进的耦合设计可以将外部磁场和偏心导体定位对探头精度的影响降至很低。
ACP1000柔性AC电流传感器典型应用
连接到大多数测量仪器，包括万用表，示波器或录音设备
电力电子设备的开发和服务
分析复杂的电流
分析谐波，功率测量，测量主电源和UPS中的峰值负载。
ACP1000柔性AC电流传感器规格
电流范围（RMS）：3x 10/100 / 1000A
输出灵敏度：100mV / 10mV / 1mV / A
噪声（交流有效值）：0.1A（10A / 100A量程），1A（1000A量程）
线性：读数的±0.2％
基本精度：读数的±1％±0.1A（10 / 100A）/±1A（1000A量程）
导体位置灵敏度：读数的±2.5％
频率范围（-2dB）：20Hz至100kHz
相移（45 - 65Hz）：<1度
负载阻抗：> 100 kOhms
输出连接：3x 0.5m同轴电缆，带安全公头BNC连接器
