RIGEL高频电刀测试仪 UNI-THERM
RIGEL高频电刀测试仪UNI-THERM 。Rigel Uni-Therm，件号 398A910 ，紧凑小巧的Rigel Uni-Therm自动化所有与ESU相关的性能测试。 ● 高达6安培均方根的大电流测试能力 ● 0至5115的无感负载箱 ● 所有符合IEC60601-2-2标准的泄漏测试 ● 屏幕上的功率曲线分析 ● 板载自动化和数据采集功能 ● 全彩用户界面 测试自动化：自动制造商特定的测试程序 电源轮廓：屏幕电源概况分析 蓝牙图标：启用蓝牙，无线数据上传并下载 大色屏幕：全彩屏用户界面 Rigel Uni-Therm高电流电流......
产品描述
RIGEL高频电刀测试仪UNI-THERM。Rigel Uni-Therm，件号398A910，紧凑小巧的Rigel Uni-Therm自动化所有与ESU相关的性能测试。
1、脚开关适配器（上图左1）
Rigel Uni-Therm文章来源于德国GMC-I
● 高达6安培均方根的大电流测试能力
● 0至5115Ω的无感负载箱
● 所有符合IEC60601-2-2标准的泄漏测试
● 屏幕上的功率曲线分析
● 板载自动化和数据采集功能
● 全彩用户界面
测试自动化：自动制造商特定的测试程序
电源轮廓：屏幕电源概况分析
蓝牙图标：启用蓝牙，无线数据上传并下载
大色屏幕：全彩屏用户界面

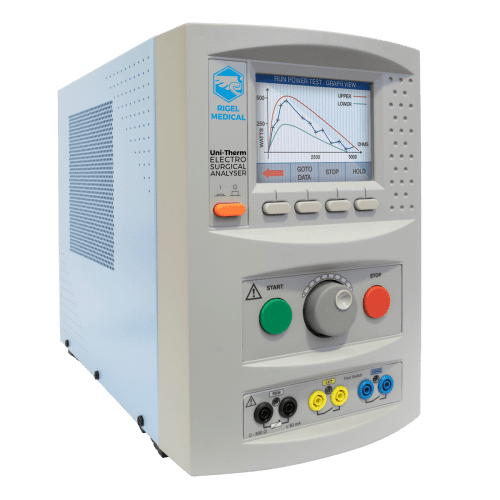

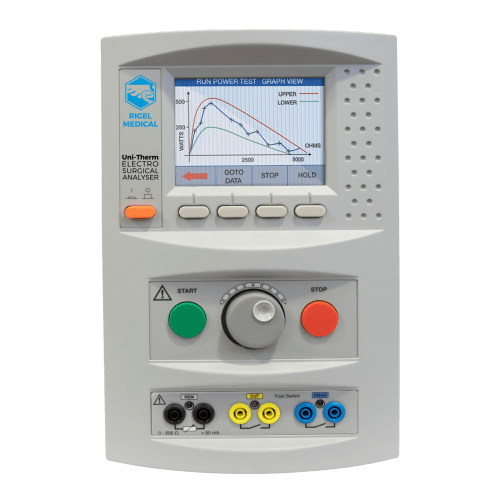

Rigel Uni-Therm高电流电流分析仪
独特的高功率低电感载荷库可实现高达8安培RMS的性能测试，其占空比最高为100％，这使得分析仪是一种非常通用的测试仪器，用于校准传统和高功率电外科生成器的校准和性能测试。负载库允许在0-5115Ω的范围内进行测试，分辨率超过1000步，提供了高详细的功率配置文件。Rigel Uni-Therm还通过在单个外壳内提供所有必要的电阻来提倡安全的工作实践。

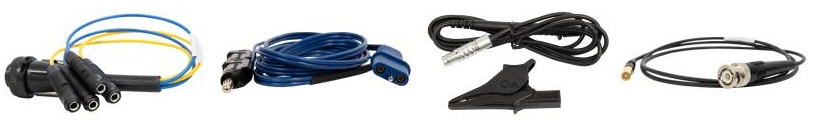

可选配件（非标配）
1、脚开关适配器（上图左1）
2、中性板引线（上图左2）
3、测试引线（上图左3）
4、示波器连接引线（上图左4）
高频电刀测试仪Rigel Uni-Therm应用范围：符合GB9706.4安全专项要求，能够验证和校准电功率输出器。不同于传统的电阻分压再计算电流测量法，Uni-Therm采用高分辨能力的电流互感器直接进行电流测量。因此CovidienFT10能量工作站就选择了Uni-Therm用于其校准工作。同时通过用户自定义编辑好的自动测试程序，可安全的引导用户自动完成整个测试过程，节省更多的时间。也可执行连续测量，单次测量模式。
高频电刀测试仪Rigel Uni-Therm主要优势功能包括集成的板载内存管理器（内置测试电路电子书，设备可通过键盘直接输入需要的自动化测试程序，可现场存储测试结果）、图形彩色液晶屏幕提示操作步骤指示，内置的用户自编辑的自动化测试程序、直接连接能量输出端口无需准备测试刀笔和负极板等耗材，全面的测试结果判定，数据存储和导出功能。
高频电刀测试仪Rigel Uni-Therm采用高功率低电感特性的负载电阻，可通过高达8安培的电流、占空比可自由设置0-100%，因而保证大功率电能输出器在校准和性能测试的过程中可持续工作，避免过热保护造成当机而停止工作。适用于校准高电流血管闭合工作模式。
高频电刀测试仪Rigel Uni-Therm设备在单一机箱内提供所有必要的电阻，无感负载箱在0-5115Ω的测试范围内拥有超过1000级分辨率，可提供高细节的功率曲线分析。负极板接触监测器的测试电路既可以自动执行，也可以手动执行。高精度电位计可提供1Ω分辨率的变化，模拟负极板接触人体阻抗的变化，测试极板接触不良报警是否失效。
高频电刀测试仪Rigel Uni-Therm具有优异的可操作性，插入一个USB键盘可以非常方便的配合机器内部的存储器完成测试程序的快速编辑。蓝牙技术允许无线连接PC和直读打印设备，可快速下载测试数据和上传制造商的测试具体方案。
主要性能优点
三组独立的电阻负载（极板接触性CQM，高频漏电流，能量输出）
兼容所有类型高频电刀，包括使用高电流血管闭合技术的电外科设备
满足所有当前极板接触性测试要求，不需要额外购置设备内置电子图像化，电气连接使用说明书
通过执行自动测试序列可以快速完成你的个性化测试
自动保存结果，避免人工记录错误，提供工作效率
加快测试进程，节省您的宝贵时间，并提高测试安全性
商品详情：订货号100394：高性能电外科设备分析仪（推荐配置）
技术规格
| 规格 | |
|---|---|
| 功率测量 | 应用波形的真实RMS值 |
| 电力等级 | 0-500W（RMS） |
| 准确性 | ±（2％的阅读+10mA） |
| 占空比 | 100％长达60秒 |
| 负载银行 | 0-5115Ω |
| 解决 | 5Ω |
| 电压（峰值） | 0-10kV（峰值）-仅关闭负载 |
| 电压 | 0-700V（RMS） |
| 当前的 | 0-6000mA（RMS） |
| 波峰因子 | 1.4-20（vpeak/vrms）两个峰值测量中的较高用于计算 |
| RF泄漏（高频泄漏） | |
|---|---|
| 积极的 | 从活跃的部分到地球 |
| 被动的 | 从板-插座到地球 |
| 可变参见功率测量固定2x200Ω | 加载 |
| 输出连接器 | |
|---|---|
| 远程脚开关控制（切割） | 2x4mm-黄色，单继电器接触 |
| 远程脚开关控制（COAG） | 2x4mm-蓝色，单个继电器接触 |
| 高频泄漏和电源测量 | 通过4毫米插座 |
| 测量分辨率 | 1μa |
| USB | PC下载/未来PC软件 |
| 示波器输出 | 5V/A，100mA RF电流最小输入 |
| 低频滤波器 |
|---|
| 100Hz滤波器以避免低频干扰或干扰 |
| 一般规格 | |
|---|---|
| 方面 | 370x300x204mm |
| 重量 | 10公斤 |
| 工作温度 | 15°C至40°C |
| 存储温度 | 0°C至50°C |
| 电源力量 | 120/230VAC+10％；48至66Hz，35VA |
| RMS带宽 | |
|---|---|
| 仅仪器 | 30Hz至10MHz（-3dB） |
| 负载： | 50/100/250＆500VDC@1MA |
| 可变负载 | 0-5115Ω，步骤@5Ω（1023步） |
| 准确性 | R的1％ |
| 负载数组 | 陶瓷电阻（非电感） |
| 测量延迟 | 脚开关延迟可在200-5000ms之间选择（10msec分辨率） |
| 返回电极监视 | |
|---|---|
| 范围 | 1-475Ω，步骤@1Ω步长电动机电位计 |
| 警报注册 | 高和低的手动确认 |
| 范围 | 手动或自动 |
| 返回电极监视 | |
|---|---|
| 范围 | 1-475Ω，步骤@1Ω步长电动机电位计 |
| 警报注册 | 高和低的手动确认 |
| 范围 | 手动或自动 |
| 隔离 |
|---|
| 测量设备和外壳之间的10kV隔离 |
| 存储和回忆 | |
|---|---|
| 记忆 | 大约5,000个记录 |
| 输出 | CSV和SSS格式 |
