波音维修手册认可400Hz电能质量分析仪
波音维修手册认可400Hz电能质量分析仪 。美国电力士Dranetz HDPQ-Xplorer-400 Plus400Hz 电能质量分析仪 波音维修手册认可。新款Dranetz HDPQ Xplorer 400 Plus-电能质量分析仪专为商业、国家队力量展示部门、航空和国家队海上力量部门工业设计，具有400Hz监控功能！ Dranetz HDPQ Xplorer 400 Plus便携式电能质量分析仪通过在已经强大的Dranetz HDPQ Xplorer Plus上增加400Hz监测功能，将PQ、需求和能源监测提升到新的高度。Dranetz HDPQ Xplorer 400 Plus专为航空、国家队海上力量部门、国家......
产品描述

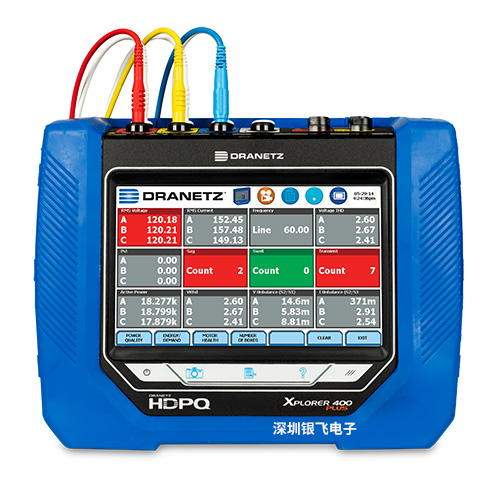

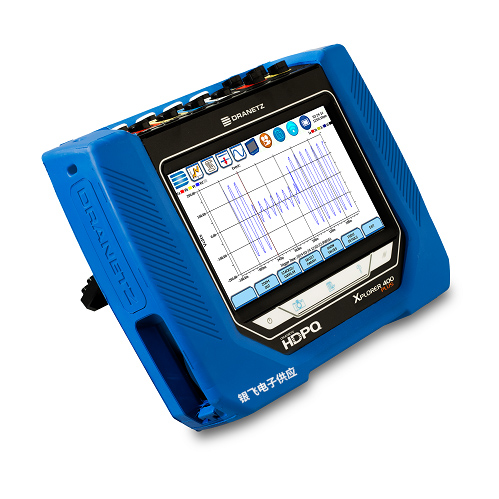

波音维修手册认可400Hz电能质量分析仪。美国电力士Dranetz HDPQ-Xplorer-400 Plus400Hz电能质量分析仪 波音维修手册认可。新款Dranetz HDPQ® Xplorer 400 Plus-电能质量分析仪专为商业、国家队力量展示部门、航空和国家队海上力量部门工业设计，具有400Hz监控功能！
Dranetz HDPQ Xplorer 400 Plus便携式电能质量分析仪通过在已经强大的Dranetz HDPQ Xplorer Plus上增加400Hz监测功能，将PQ、需求和能源监测提升到新的高度。Dranetz HDPQ Xplorer 400 Plus专为航空、国家队海上力量部门、国家队力量展示部门等需要400Hz功能的应用而设计，而大多数PQ和能量分析仪通常只能测量50/60Hz，这些应用无法提供。Dranetz HDPQ Xplorer 400 Plus也是一款通用工具，可用于任何传统的50/60Hz应用。除了400Hz应用外，Dranetz HDPQ Xplorer 400 Plus还非常适合电能质量调查、电压和电流瞬态研究、故障记录、浪涌、电机测试、谐波分析、高级失真分析、需求/能源/负载研究等应用。
Dranetz HDPQ Xplorer 400 Plus提供一流的PQ监测功能。它符合所有当前的行业标准，包括IEC 61000-4-30 A 类第3版、IEC 61000-4-7、IEEE 1159、IEEE 519：2014、IEEE 1459 等。凭借其高速瞬态数据捕获（1 微秒/通道）功能，这款 8 通道主力不会错过任何PQ事件。它通过使用一系列标准和可定制的操作模式同时捕获和表征数千个参数。独特的测量功能包括通过峰值、波形、均方根差和自适应高速采样捕获低频-中高频瞬变，以及用于清晰表征谐波、非正弦波和不平衡系统的功率测量。Intelligent AnswerModule® 功能提供类似顾问式的垂度下垂方向性分析、电容器开关瞬态识别/方向性以及电机分析/报告。
Dranetz HDPQ Xplorer 400 Plus使用户能够从几乎任何智能手机、平板电脑和移动设备以及传统的PC和MAC笔记本电脑和台式机远程查看数据和更改设置。只需连接仪器，将机柜关闭到“安全”环境中，然后使用我们的Dran-View 7 软件中的VNC接口或智能手机或平板电脑上的免费VNC客户端从任何连接到仪器的地方查看数据并控制仪器。
波音维修手册认可的美国电力士400Hz电能质量分析仪关键性能
●检测和记录下垂/骤降、膨胀、中断、瞬态、谐波、闪烁、RVC 等- 达到并超过行业标准
●测试400Hz和50/60Hz-专业飞机、国家队海上力量部门和其他应用以及标准电力监控
●高速瞬态捕获-不要错过任何PQ事件
●符合IEC 61000-4-30 A 类第3版 PQ（证书）-来自知名制造商的可靠测量
●支持超谐波-请参阅我们的常见问题解答
●电能质量、需求和能源分析-完整的电力监控调查
●测量、记录和触发电力参数，如 V、I、W、VA、VAR、PF、需求、能源等
●7 英寸彩色触摸 LCD 显示屏

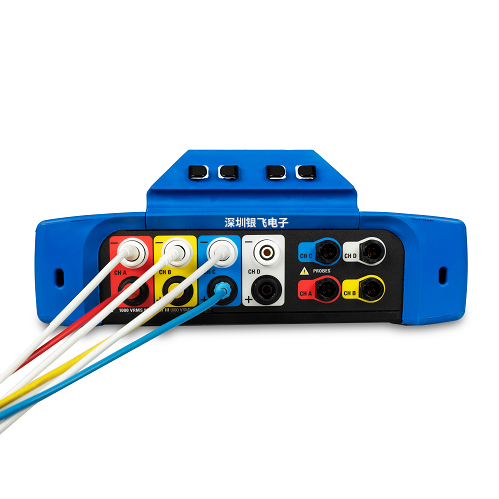

●彩色电缆和连接器面板- 安全性，便利性和易用性
●Dran-View 7 软件-强大的数据分析、报告和远程控制
●以太网和无线通信，用于远程控制和数据下载- 安全高效
●也可提供带相电源的 IP65 外壳-参见Dranetz HDPQ Xplorer 400 SP
●3年工厂原厂保修（人为损坏不在免费保修范围内）
●美国制造，我们的 ISO 9001：2015 认证工厂
Dranetz HDPQ Xplorer 400 Plus-精度
●高清PQ和能源监控-1000Vrms，AC/DC，512 个样本/周期
●高速数字化瞬态-1us，10 至 2000Vpk
●50/60Hz和400Hz操作模式
●8 个通道，4 个电压和 4 个电流
●AnswerModules-垂度方向性、PF 电容器识别、电机-自动事件分类
●高级PQ-符合IEC 61000-4-30 A 类 Ed 3 和 IEEE 1159 标准
●谐波-IEC 61000-4-7、IEEE 519 （2014）
●瞬态能力-V & I-波形触发，高速。远远超出标准要求
●IEEE 1459 高级功率测量
●10,000 个周期前/后触发缓冲器
●EN 50160 第3版
Dranetz HDPQ Xplorer 400 Plus-通信
●以太网、Wi-Fi、USB、蓝牙（可选）
•VNC可从Dran-View 7或第三方应用程序进行完全远程控制
●Apple 和 Android 应用程序，具有实时计量和警报仪表板
Dranetz HDPQ Xplorer 400 Plus-安全且坚固
●电弧闪光安全
●UL/cUL 认证和 CE 认证
●坚固的外壳，易于抓握、减震、不导电的护套
●跌落测试至 6 英尺
●电源电缆固定器
●画架和挂钩中的电线管理
●自动电路检测和仪器用户界面正确连接的反馈
Dranetz HDPQ Xplorer 400 Plus-用户界面
●7 英寸 WVGA 彩色触摸显示屏
●自动设置-PQ、需求和能源
●类似平板电脑的 GUI，由图标驱动，具有任务栏快捷方式和仪表板
Dranetz HDPQ Xplorer 400 Plus-生产力
●迷你报告-屏幕快照、XML 文件。轻松上传和通过电子邮件发送！
•PQ和能源仪表板，用于实时报警
●更大的显示屏，可实现更高效的本地分析
●AnswerModules-自动事件分类
•Dran-View 7 电能质量分析软件
●救援套件-Dran-View 7 的一部分。纠正接线、CT 方向、时间错误等问题
●后处理-Dran-View 7 的一部分。根据仪器记录的波形计算谐波和其他参数
测量参数
（4） 差分交直流电压：512 个样本/周期，16 位分辨率
40-1000Vrms，+/- 0.1% 读数。<40V +/- 0.1% 读数 +/- 0.05% FS
IEC 61000-4-30 A 类 Ed 3：60-1000Vrms，乌丁的±0.1%，乌丁的 10%-150% 范围
瞬态-rms：0-1414Vpk，乌丁的 ±0.2 %
瞬态-高速：10-2000Vpk，读数的 +/- 10%，FS 的 +/- 0.5%
（4） AC/DC 电流：512 个样本/周期，16 位分辨率
取决于范围 （rms） 探头，+/- 0.1% 读数 +/- 0.05% FS
瞬态-取决于测距探头
瞬态-高速：取决于测距探头，读数的 10%，+/- 0.5%FS
频率：10秒窗口
2.5-69赫兹、+/- 0.01赫兹、380-420赫兹、+/- 0.1赫兹
Dranetz HDPQ Xplorer 400 Plus电能质量分析仪400Hz规格
尺寸：（10“宽 x 8”高 x 2.75“深），（25.4cm x 20.3cm x 7.0cm）
重量：4.2磅，2公斤
工作温度：0 至 50 摄氏度（32 至 122 华氏度）
储存温度：-20 至 55 摄氏度（-4 至 131 华氏度）
湿度：10-90%，无冷凝
时钟精度和分辨率
内部：+/- 1 秒/天，25 摄氏度
NTP：+/-10 毫秒
GPS：+/-1 毫秒
AC 适配器：100-240Vac50/60Hz
电池容量和充电时间：Dranetz HDPQ Xplorer 400 Plus：充满电可运行2.5小时，充电时间为3小时
内存大小：4GB
显示屏：7英寸WVGA彩色图形，基于图标的触摸LCD，LED背光
语言： 英语， 德语， 西班牙语， 法语， 意大利语， 瑞典语， 芬兰语， 波兰语， 中文（繁体和简体）， 泰语， 韩语
通信
以太网，802.11 b/g/n 无线（不带 Wi-Fi 作为特殊订单提供）
USB 随身携带
蓝牙（可选），通过 USB 适配器
VNC遥控器
Android 和 Apple 应用程序
标准合规性（仅限50/60Hz系统）
电能质量
IEC 61000-4-30 A 类第3版
IEEE 1159：2009 认证
IEEE 1459：2000 认证
谐波
IEC 61000-4-7 1 类：第 2 版 （2008）
IEEE 519：2014 认证
电压闪烁
IEC 61000-4-15：第 2 版 （2010）
IEEE 1453：2011年
合规性/测试：EN 50160：2010
易用性功能
自动设置-在几秒钟内开始监控！
预编程的监控模式-针对各种应用的预配置设置
AnswerModules®-垂度/浸度方向性、PF Cap、电机
仪表板-电能质量、需求和能源-立即知道何时记录了事件
同时进行电能质量、需求和能源监测
迷你报告-拍摄屏幕快照，这些快照可以上传到您的计算机并包含在报告中，附加到电子邮件等。
计算参数
电力/能源-1 秒采样
有功功率（W）-P：满足0.2S要求，测距探头功率范围广。
视在功率 （VA）-S：满足 0.2S 要求，测距探头功率范围
无功功率 （var）-Q：满足 0.2S 要求，量程探头功率
功率因数 （W/VA）-“true” 1 到 0 到 1
位移 PF-1 至 0 至 +1
需求量（W）：满足0.2S要求，量程探头精度。
能量（单位：Wh）：满足0.2S要求，测距探头精度高。
失真-200 毫秒，3 秒，10 分钟窗口
Vthd：0-100%，+/- 5% V>=1% Vnom，
电压伤害：直流，2-127 @50/60Hz，2-15 @400Hz，+/- 5% V>=1% Vnom
ITHD：0-100%，+/- 5% V>=1% Vnom，
I Ind Harm: DC, 2-63@50/60Hz, 2-15 @400Hz, +/- 5% for I>=1% Inom
其它项：
Pst-10 分钟：0.2-10，+/- 0.05 @ Pst=1（仅限50/60Hz）
Plt-2 小时：0.2-10，+/- 0.05 @ Pst=1（仅限50/60Hz）
应用行业或使用场景
400HZ系统监控
航空-飞机、支持设施、地面电源
国家队海上力量部门-船上、岸电、船舶支持设施
标准50/60Hz系统监控
电能质量调查和诊断
电力调查
电机测试与诊断
故障记录
瞬态记录
变压器、电机等的浪涌检测
能源管理和负载调查
数据记录
谐波分析
高级负载变形和不平衡
合规性测试
闪烁测试
电容器测试
