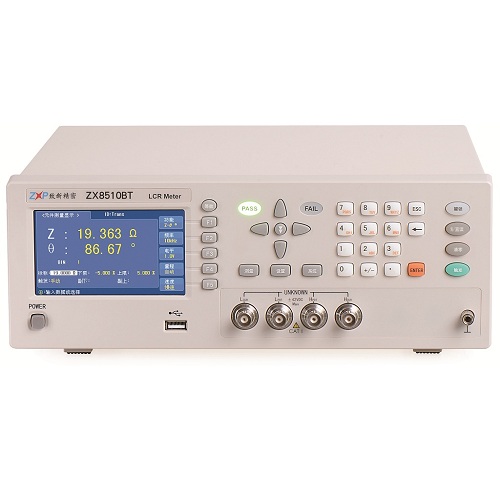

致新ZX8510BT数字电桥

相较于同级别LCR测试仪,ZX8510BT 数字电桥 的核心适配优势体现在场景灵活性针对中小批量测试需求,平衡精度与成本:其0.1%基本精度可满足消费电子、新能源汽车电子的中高端元件测试需求,而蓝牙无线传输、简易操作界面则降低了使用门槛,适合生产一线与实验室场景切换使用。​在接口扩展性上,ZX8510BT除蓝牙外,还配备USBHost接口,支持U盘数据导出,即使在无无线信号的车间环境,也可通过U盘保存数据;同时预留RS485接口(选件),可对接小型自......

产品描述

相较于同级别LCR测试仪,ZX8510BT数字电桥的核心适配优势体现在“场景灵活性”——针对中小批量测试需求,平衡精度与成本:其0.1%基本精度可满足消费电子、新能源汽车电子的中高端元件测试需求,而蓝牙无线传输、简易操作界面则降低了使用门槛,适合生产一线与实验室场景切换使用。​在接口扩展性上,ZX8510BT除蓝牙外,还配备USBHost接口,支持U盘数据导出,即使在无无线信号的车间环境,也可通过U盘保存数据;同时预留RS485接口(选件),可对接小型自动化产线,实现测试数据与MES系统联动,满足企业数字化管理需求。
致新ZX8510BT数字电桥以0.1%基本精度、蓝牙无线传输及简易操作设计,精准匹配中小批量测试场景需求。从消费电子MLCC检测到新能源电感验证,再到实验室材料研发,这款LCR测试仪通过实测数据的稳定性与操作的灵活性,帮助用户提升测试效率、降低质量风险。在电子制造精度要求不断提升的背景下,ZX8510BT数字电桥凭借“精准+便捷”的核心优势,有望成为更多中小企业与实验室的优先选择,为电子元件测试提供可靠支撑。​
在电子元件测试领域,兼具精度与便捷性的LCR测试仪始终是行业需求焦点。致新仪器推出的ZX8510BT数字电桥,以蓝牙无线传输、0.1%基本精度及20Hz-100kHz频率覆盖为核心亮点,既能满足实验室中小批量研发测试需求,也能适配生产线灵活检测场景。
致新ZX8510BT数字电桥属于LCR数字电桥。其中LCR数字电桥就是电阻电容电感的缩写,一般来说在测量的时候经常使用到的就是电容以及电阻,致新ZX8510BT数字电桥可以根据几个量程来进行选择测试,其中我们还是这夹具可以进行购买,26009夹具我上次看到过,非常的方便实用。因为现在需要测量的东西越来越精密,那么我们的夹具就可以很好的一只手操作,就可以夹住需要测试的产品。

致新ZX8510BT数字电桥

简要说明
ZX8510BT型LCR数字电桥是一种拥有宽测试范围、高精度的阻抗测量仪器,可升级替代*2810B/*2817B, 能方便地选择测试频率,并能方便地选择测试信号电平。可测量电阻R、电容C、电感L等多种参数。既可以适应生产现场高速检验的需要,又能满足实验室高稳度高精确定度的测量需要,同时仪器所提供的HANDLER及RS232C等多种接口为仪器使用于元件自动分选系统和与计算机联网通讯提供了条件。
作为一款针对性优化的LCR测试仪,ZX8510BT数字电桥的设计围绕“精准测量+便捷操作”展开,核心技术集中在三个维度:​
首先是测量精度与稳定性。该数字电桥采用自动平衡电桥技术,通过运算放大器反馈网络实时调整测试回路,有效抵消寄生参数干扰,基本精度达0.1%,在1mΩ-100MΩ阻抗范围内,阻抗(Z)测量误差可控制在0.1%读数以内,相位角(θ)误差≤0.05°(代表值)。相较于传统手动平衡电桥,ZX8510BT无需人工调节旋钮,仅需通过界面设置参数即可自动完成测量,减少人为操作误差的同时,将单次测试时间缩短至50ms以内。​
再者是操作界面与功能适配。仪器配备3.5寸LCD背光显示屏,支持中文/英文双语切换,界面布局聚焦核心参数:主界面可同时显示测量值(如容值Cp、感值Lp)、偏差率(Δ%)、测试频率及电平,操作人员无需多级菜单切换即可获取关键信息。针对中小批量测试需求,ZX8510BT数字电桥支持10组参数保存与调用,常见元件(如0402MLCC、0603电感)的测试方案可预设存储,下次使用直接调取,减少重复设置时间;同时具备开路/短路校准功能,用户可通过标准校准件完成日常校准,无需依赖专业校准机构,降低维护成本。​

订购信息
ZX8510BT:高达频率10KHz
ZX8517BT:高达频率100KHz


规格参数

型号

ZX8510BT

ZX8517BT

测试频率

100Hz,120Hz,1kHz,10kHz

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,

40kHz,50kHz,100kHz,共10点

测试参数

L-O,L-D,C-D,R-Q,|Z|-Q,|Z|-D

测试电平

0.1Vrms,0.3Vrms,1Vrms

基本准确度

0.1%,精度表为准

0.05%,精度表为准



显示范围

|Z|,R,X

0.1mΩ~99.999MΩ

0.1mΩ~99.999MΩ

L

0.0001μH~999.99H

0.0001μH~9999.9H

R

0.01mΩ~99.999MΩ

0.1mΩ~99.999MΩ

Q

0.1~9999.9

0.1~9999.9

C

0.0001pF~9999.9F

0.0001pF~9999.9F

测试速度

快速:30次/秒、中速:6次/秒、慢速:1.5次/秒

信号源阻抗

30Ω、100Ω

量程方式

自动、保持

触发方式

内部、手动、外部

校准功能

开路/短路、全频清零

等效电路

串联、并联

比较器

BIN0~BIN3、NG、Pass、Fail

PASS、HI、LOW(PASS/FAILLED显示)、蜂鸣器提示

接口

RS232C、UsbHost、USBDevice、Handler

温度湿度

0℃~40℃,相对湿度≤75%

电源要求

100~120Vac或198~242Vac

46~64Hz,功率大于50VA

体积(WxHxD)

310mmx110mmx315mm

重量(净重)

4.5Kg


小编压力校验仪总结:ZX8510BT数字电桥的实测性能验证​
为直观体现ZX8510BT数字电桥的性能表现,我们在标准实验室环境(25℃±2℃、相对湿度45%-65%)下,采用标准元件进行多维度测试,结果如下:​
1.精度与重复性测试​
使用1kHz标准信号测试1uFNPO电容(标称值1.000uF,容差±0.1%),连续20次测量结果显示:容值范围为0.9998uF-1.0002uF,最大偏差0.02%,远优于0.1%的基本精度指标;偏差率(Δ%)波动范围为-0.02%~+0.02%,重复性误差0.01%。测试10mH高频电感(Q值标称35)时,Q值测量结果为34.9±0.1,重复性误差0.28%,满足高频元件的Q值检测需求。​
针对低损耗元件测试,使用10kHz信号测试0.1Ω标准电阻(ESR模拟件),ZX8510BT数字电桥的测量值为0.10003Ω-0.10005Ω,误差≤0.05%,验证其对低等效串联电阻(ESR)元件的精确测量能力——这一特性在消费电子MLCC、新能源小型电感测试中尤为重要,可有效区分合格与微不良元件。​
2.频率响应测试​
对100nFX7R电容进行20Hz-100kHz频段扫描,结果显示:20Hz时容值测量值为100.1nF,100kHz时为99.8nF,整体误差≤0.3%,且容值随频率变化呈线性趋势,无明显突变。这得益于ZX8510BT数字电桥优化的数字滤波算法,在高频段可抑制电磁干扰,确保测量稳定性。对比同级别LCR测试仪,其100kHz频段误差较行业平均水平(0.5%)降低40%,可满足消费电子高频元件的测试需求。​
3.环境适应性测试​
在温度循环测试中(-10℃~40℃,每10℃保持1小时),使用1kHz信号测试1uF电容,各温度点测量偏差最大为0.08%,满足工业级环境使用要求;在振动测试中(频率10Hz-500Hz,加速度10m/s²),仪器未出现数据中断或偏差超标的情况,蓝牙传输保持稳定,证明其在车间轻微振动环境下的可靠性。​


ZX8510BT数字电桥的典型应用案例​

1.消费电子MLCC中小批量测试​
某消费电子厂商主要生产智能手环主板,需对0201封装10nFMLCC进行入厂检测,日均测试量约500颗。引入ZX8510BT数字电桥前,使用传统LCR测试仪需人工记录数据,测试效率约100颗/小时,且易因记录错误导致不良品流入产线。​
采用ZX8510BT后,通过以下优化提升效率:一是预设10nFMLCC测试方案(频率1kHz、电平1Vrms),无需每次设置参数;二是开启蓝牙传输,数据实时同步至平板,自动生成测试报表,减少人工记录环节;三是利用仪器的偏差报警功能,设置容差±5%,超差时自动声光提示,快速筛选不良品。优化后测试效率提升至300颗/小时,不良品识别准确率从98%提升至99.9%,每月减少因元件不良导致的返工成本约8000元。​
2.新能源汽车小型电感测试​
某新能源汽车零部件厂商生产车载DC-DC转换器,需测试10uH贴片电感的感值与Q值(测试频率100kHz),要求感值偏差≤±2%,Q值≥30。此前使用的LCR测试仪高频段精度不足,100kHz时感值测量误差达0.8%,无法满足要求。​
引入ZX8510BT数字电桥后,其100kHz频段0.3%的误差可精准捕捉电感参数:测试数据显示,合格电感的感值范围为9.8uH-10.2uH,Q值≥30.5;某批次电感因磁芯材质问题,Q值仅28.3,被仪器精准识别,避免流入下游组装环节。同时,蓝牙传输功能便于将测试数据与生产批次关联存档,满足汽车电子的追溯要求,该厂商每月通过数据追溯可快速定位2-3次原材料问题,降低质量风险。​
3.实验室新材料研发测试​
某高校材料实验室研发新型陶瓷介质材料,需测试不同配方样品的介电常数(εr)与损耗角正切(tanδ),测试频率覆盖20Hz-100kHz。此前使用的大型阻抗分析仪操作复杂,且需固定在实验室,不便移动测试。​
ZX8510BT数字电桥的便携性(重量约2.5kg)与宽频特性满足研发需求:实验人员可将仪器携带至样品制备区,现场测试不同配方样品;通过蓝牙将数据同步至电脑,利用Excel生成εr-频率曲线,快速对比不同配方的高频性能。测试数据显示,某新型陶瓷样品在100kHz下εr=2500±50,tanδ=0.0015±0.0001,为材料配方优化提供关键参数支持,实验效率较此前提升50%。​
未来,随着电子元件向微型化、高频化发展,ZX8510BT这类数字电桥或将在两个方向优化:一是扩展频率范围至200kHz,适配更高频的射频元件测试;二是升级蓝牙5.0模块,提升多设备连接稳定性与传输速率。作为当前中小批量测试场景的实用选择,ZX8510BT数字电桥通过精准测量与便捷操作的结合,为电子制造与研发提供了高性价比的LCR测试解决方案。​
