六大工业场景通用检测方案：FLUKE773钳形表应用解析
在工业4.0推进过程中，过程自动化系统已成为生产制造的核心骨架，而4-20mA直流电流与0-30V直流电压作为全球通用的过程控制信号，承载着90%以上的现场传感器与执行机构数据传输。从石油炼化的反应釜压力监测到制药车间的液位控制，从发电厂的汽轮机转速调节到污水处理的加药系统，每一个生产环节的稳定运行都依赖于过程信号的准确测量与校准。传统检测方式普遍存在拆线繁琐、安全风险高、功能单一等问题，无法满足不同行业差异化的现场检测需求。FLUKE773毫安级过程钳形表作为集成电流测量、电压测量、信号输出与回路供电于一体的多功能检测工具，凭借其非接触式测量技术与模块化设计，能够灵活适配石油化工、电力、制药等多个行业的复杂工况，成为工业过程检测领域的通用型解决方案。本文将全面解析FLUKE773在各行业的应用场景、适配标准与选型建议，为企业仪器配置提供专业参考。FLUKE773毫安级过程钳形表凭借"不断线测量+多功能集成"的特性，可覆盖六大核心工业场景的检测需求，具体应用方案如下：
变送器故障诊断场景
场景痛点：化工、电力等连续生产企业，变送器异常时若断开回路会导致生产停车，造成经济损失。
应用方案：无需断开回路，直接钳住变送器输出信号线，即可读取4-20mA电流值：
对比DCS系统显示值：若钳表测量值与系统显示值偏差超过精度范围，可判定故障出在信号传输通道；若二者一致，故障点为传感器本身，快速隔离故障
若需要离线测试变送器，可使用FLUKE773自带的24V回路电源为变送器供电，输出测量电流，全程无需额外电源
效果：不中断生产即可完成故障排查，避免停产损失，排查效率提升5倍以上。
PLC/DCS模拟IO回路校验场景
场景痛点：新建工业装置调试阶段，需要对数百个模拟IO通道逐一验证，传统方法需要拆线接信号源，效率极低。
应用方案：
输入通道校验：FLUKE773直接输出4/8/12/16/20mA标准信号到PLC输入模块，在系统侧查看显示值偏差，判断通道精度，无需接线拆线
输出通道校验：PLC输出设定电流后，直接用钳口钳住输出线测量实际电流，验证输出精度，无需断开回路
电压型IO（1-5V/0-10V）可直接使用FLUKE773的电压输出/测量功能完成校验，无需额外工具
阀门控制回路调校场景
场景痛点：调节阀、隔离器调校需要同时发送控制信号和测量反馈信号，传统方案需要多表配合，操作繁琐。
应用方案：利用FLUKE773的同步mA输入+输出功能：
输出4-20mA控制信号给阀门，同时钳住阀门的位控反馈线，直接测量反馈输出电流，单表即可完成调校，无需双人配合
可设置线性渐变或25%分步输出信号，自动改变输出值，方便远程测试阀门动作线性度
效果：单表完成全流程调校，调校时间缩短超过50%。
旧控制系统信号测量场景
场景痛点：部分投产较早的工业控制系统仍在使用10-50mA非标准电流信号，普通毫安钳表量程覆盖不足。
应用方案：FLUKE773支持非接触方式测量最大99.9mA直流电流，可直接覆盖10-50mA信号范围，无需改造回路，直接钳线测量即可获得精准结果，适配老旧系统的维护需求。
电压型输入输出设备排障场景
场景痛点：部分工业设备采用1-5V或0-10V直流电压信号传输，传统钳形表无法测量电压，需要额外携带万用表。
应用方案：FLUKE773集成直流电压测量与输出功能：
测量回路24V电源电压，验证供电是否正常
输出标准电压信号测试电压输入设备，直接排查设备故障，无需额外携带电压信号源
典型应用：测试图表记录仪、电压型变频器、压力变送器等电压接口设备的故障。
信号记录场景
场景痛点：需要长时间记录4-20mA信号变化时，传统方案必须断开回路才能将信号接入记录仪，影响正常生产。
应用方案：利用FLUKE773的比例mA输出功能：
钳口非接触测量回路4-20mA信号后，仪表会输出与测量值成正比的连续mA信号，直接接入记录仪或数字多用表，无需断开原回路，即可实现信号的同步记录
效果：实现不停产的过程信号监测，不影响正常生产流程。
以上六大场景基本覆盖了工业过程控制领域4-20mA回路检测的绝大多数需求，FLUKE773通过多功能集成，真正实现了"一表搞定全场景回路诊断"，大幅减少了现场工程师需要携带的工具数量，提升排障效率。
主流应用领域划分
工业过程控制的应用场景覆盖国民经济多个支柱产业，根据生产工艺特点与检测要求的不同，FLUKE773毫安级过程钳形表的核心应用领域可划分为六大类：1. 石油化工行业：包括炼油、乙烯、化肥、精细化工等生产装置的过程回路检测与校准
2. 电力能源行业：涵盖火力发电、水力发电、变电站、新能源电站的热工与电气回路检测
3. 制药生物行业：涉及原料药生产、制剂车间、生物制药的GMP合规性过程检测
4. 冶金钢铁行业：包含炼钢、轧钢、焦化等工序的自动化系统检测与设备调试
5. 水处理行业：覆盖市政污水处理、工业废水处理、自来水厂的水质监测与控制系统检测
6. 食品饮料行业：包括饮料灌装、乳制品加工、粮油生产的过程参数监测与设备校准
各行业检测标准与测试规范要求
不同行业对过程检测仪器的精度、安全性、合规性有着明确的标准要求，FLUKE773毫安级过程钳形表的设计与性能全面符合以下主流行业规范：| 行业领域 | 核心检测标准 | 关键技术要求 |
| 石油化工 | SH/T3543-2017《石油化工建设工程项目施工过程技术文件规定》GB50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》 | 防爆区域使用要求；校准周期≤1年；测量精度≤0.5%；检测记录留存≥3年 |
| 电力能源 | DL/T980-2018《电力系统数字量值传递技术规范》DL/T1476-2015《电力安全工器具预防性试验规程》 | 热工仪表校准精度≤0.2%；电磁兼容性符合IEC61326-2-2；绝缘电阻≥10MΩ |
| 制药生物 | GMP《药品生产质量管理规范（2010年修订）》GB/T28046-2011《制药机械电气安全规范》 | 测量数据可追溯；校准证书需包含不确定度评定；记录留存至产品有效期后1年 |
| 冶金钢铁 | YB/T4256-2011《冶金自动化仪表工程施工及验收规范》GB50093-2013《自动化仪表工程施工及质量验收规范》 | 适应高温高湿环境；抗强电磁干扰；测量响应时间≤1秒 |
| 水处理 | HJ/T354-2007《水污染源在线监测系统验收技术规范》CJJ120-2018《城镇排水系统电气与自动化工程技术标准》 | 在线监测仪器校准周期≤6个月；测量误差≤±5%FS；具备信号输出功能 |
| 食品饮料 | GB14881-2013《食品安全国家标准食品生产通用卫生规范》GB/T27952-2011《食品加工机械通用安全要求》 | 仪器表面易清洁；无卫生死角；校准记录可追溯 |

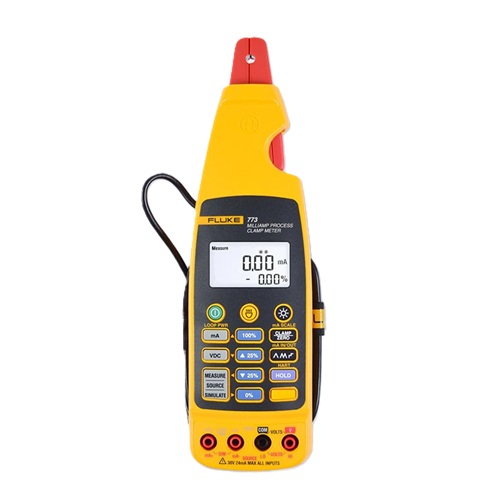

FLUKE773毫安级过程钳形表
FLUKE773毫安级过程钳形表跨行业适配核心优势
（一）非接触式测量适配带电作业需求
FLUKE773采用霍尔效应钳形测量技术，无需断开回路即可直接夹持绝缘导线测量0-100mA直流电流，从根本上解决了传统万用表拆线测量带来的生产中断、安全隐患等问题。这一特性使其特别适合石油化工、电力等不允许随意停机的连续生产行业，在带电运行的设备上进行巡检与故障排查时，既保证了生产连续性，又降低了操作人员的触电与爆炸风险。
（二）双量程高精度满足不同精度要求
FLUKE773提供0-20.99mA和21-100mA双量程电流测量模式，小量程精度可达0.2%+5计数，能够精准捕捉4-20mA标准信号的微小变化，满足制药、电力等行业对高精度测量的需求；21-100mA大量程则可覆盖冶金、水处理等行业的大电流回路检测。同时，仪器内置温度补偿电路，在-10℃至50℃的工作温度范围内保持稳定的测量精度，适应不同地区的气候条件。
（三）多功能集成覆盖全流程检测
FLUKE773集成了钳式电流测量、在线电流测量、电流源输出、电压测量、电压源输出与24V回路供电六大功能，一台仪器即可完成回路检测、变送器校准、执行机构调试、故障排查等全部工作。对于现场运维人员而言，无需携带万用表、校准器、电源等多台设备，减轻了工作负担，提高了现场作业效率，尤其适合外出巡检和偏远站点的设备维护。
（四）闭壳校准降低行业维护成本
FLUKE773采用全数字化闭壳校准技术，无需打开仪器外壳，仅通过电池仓内的校准按钮配合标准校准源即可完成全部功能的校准。这一设计避免了拆机校准对仪器密封性能和内部电路的损坏，同时简化了校准流程，企业计量人员经过简单培训即可自行完成校准工作，无需将仪器寄回厂家，大大缩短了校准周期，降低了维护成本，满足各行业对仪器校准时效性的要求。
（五）多重安全防护符合高危环境要求
FLUKE773严格按照IEC61010-1国际安全标准设计，采用双重绝缘结构，配备触觉屏障和手指护罩，可在CATII测量环境下安全使用。测试探针安装保护帽后，金属暴露部分小于4mm，有效降低了电弧闪光风险。仪器通过了CE、CSA、RCM等多项国际安全认证，能够满足石油化工、电力等高危行业的安全使用要求。多场景应用明细与适配方案
结合各行业的生产工艺特点与检测痛点，FLUKE773毫安级过程钳形表的具体应用场景与适配方案如下表所示：| 行业领域 | 具体应用场景 | FLUKE773核心功能 | 解决的核心痛点 |
| 石油化工 | 防爆区域过程回路巡检 | 钳式电流测量 | 避免拆线产生电火花引发爆炸；无需停机检测 |
| 压力变送器校准 | 电流源输出+回路供电 | 替代多台设备，减少现场携带工具 | |
| 调节阀调试 | 电流模拟输出 | 精准控制阀门开度，快速排查故障 | |
| 电力能源 | 热工变送器定期校准 | 电流测量+电流源输出 | 满足0.2%级高精度校准要求 |
| 变电站自动化系统调试 | 电压测量+电压源输出 | 同时检测电流和电压信号，提高调试效率 | |
| 发电机励磁回路检测 | 在线电流测量 | 实时监测回路电流变化，及时发现异常 | |
| 制药生物 | GMP合规性过程参数检测 | 高精度电流测量+数据记录 | 提供可追溯的测量数据，满足审计要求 |
| 纯化水系统液位变送器校准 | 电流源输出 | 无需拆除仪表，在线完成校准 | |
| 无菌车间设备调试 | 非接触式测量 | 避免设备污染，符合洁净区卫生要求 | |
| 冶金钢铁 | 炼钢高炉自动化系统检测 | 宽温工作+抗干扰设计 | 适应高温强电磁环境，保证测量稳定 |
| 轧钢生产线速度控制回路调试 | 电流测量+电压测量 | 同时检测传感器和执行机构信号 | |
| 焦化厂煤气报警系统校准 | 电流模拟输出 | 模拟报警信号，测试系统响应速度 | |
| 水处理 | 加药系统流量变送器校准 | 电流源输出+回路供电 | 现场无需外接电源，独立完成校准 |
| 在线COD监测仪调试 | 电压测量+电压源输出 | 检测分析仪输出信号，排查故障 | |
| 泵站PLC回路检测 | 钳式电流测量 | 快速排查多回路故障，缩短停机时间 | |
| 食品饮料 | 饮料灌装生产线液位控制 | 高精度电流测量 | 精准控制液位，保证产品灌装精度 |
| 乳制品杀菌温度变送器校准 | 电流测量+电流源输出 | 定期校准温度仪表，保障食品安全 | |
| 粮油加工生产线设备调试 | 多功能集成 | 一台设备完成所有电气参数检测 |
行业仪器选型配置参考建议
根据不同企业的规模、生产特点与检测需求，FLUKE773毫安级过程钳形表的选型配置可分为以下四个等级：
（一）基础配置：小型企业运维班组
配置内容：FLUKE773主机+标配TL75测试线+AA碱性电池
适用场景：日常过程回路巡检、简单故障排查、偶尔的仪表校准
优势：性价比高，满足基本检测需求，适合预算有限的小型企业
适用场景：日常过程回路巡检、简单故障排查、偶尔的仪表校准
优势：性价比高，满足基本检测需求，适合预算有限的小型企业
（二）标准配置：中型企业生产车间
配置内容：FLUKE773主机+TL940迷你钩测试线+AC175鳄鱼夹+3351060软携带包+备用电池
适用场景：日常巡检、定期仪表校准、设备调试、复杂故障排查
优势：配件齐全，适应多种现场工况，提高检测效率，适合中型生产企业
适用场景：日常巡检、定期仪表校准、设备调试、复杂故障排查
优势：配件齐全，适应多种现场工况，提高检测效率，适合中型生产企业
（三）专业配置：大型企业计量实验室
配置内容：FLUKE773主机+全套测试配件+Fluke55xxA多功能校准器+计量校准软件+TPAK挂带
适用场景：企业内部量值传递、仪器校准、第三方检测、高精度测量
优势：具备完整的计量溯源能力，满足企业内部校准需求，适合大型企业与计量机构
适用场景：企业内部量值传递、仪器校准、第三方检测、高精度测量
优势：具备完整的计量溯源能力，满足企业内部校准需求，适合大型企业与计量机构
（四）定制配置：特殊环境专用
配置内容：防爆型FLUKE773+防爆测试配件+高温防护套+防尘防水携带箱适用场景：石油化工防爆区域、冶金高温车间、矿山井下等特殊环境
优势：针对特殊工况进行定制化改造，保证仪器在恶劣环境下稳定运行
FLUKE773毫安级过程钳形表凭借其技术通用性与功能集成性，实现了对石油化工、电力、制药等六大核心工业行业的全覆盖。其非接触式测量技术解决了连续生产行业的带电检测难题，双量程高精度设计满足了不同行业的测量精度要求，闭壳校准特性降低了企业的维护成本，多重安全防护适应了高危行业的使用环境。从日常巡检到计量校准，从设备调试到故障排查，FLUKE773能够为各行业提供一站式的过程回路检测解决方案。企业可根据自身生产特点与检测需求，选择合适的配置方案，充分发挥仪器的性能优势，提升生产运维效率，保障生产系统的稳定运行与合规管理。随着工业自动化程度的不断提升，FLUKE773作为通用型过程检测工具，将在更多工业领域发挥重要作用，文章来源于电能质量分析仪。
