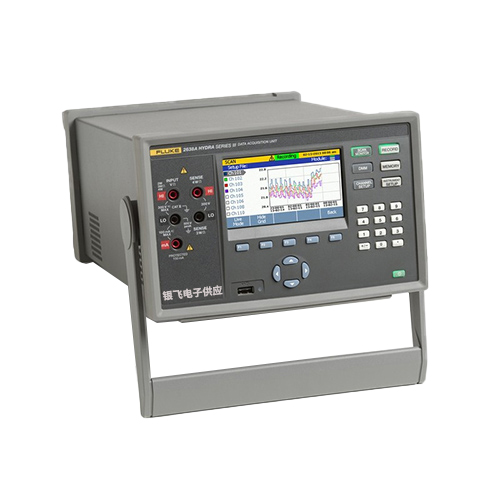

FLUKE2638A数据采集器前后面板综观

直流稳压电源传统校准方案

直流稳压电源将电网的交流电压通过内部的变压器、整流、滤波、稳压、保护等电路变成可调的直流电压输出，输出精度虽然不高，但具有一定的带载能力，可以为控制和测试系统、线路板或工业控制设施等负载提供直流电能，是工业生产、研发测试等常用设备。稳压电源供电质量的优劣、直接影响到控制系统能否正常工作和研发测试是否能正常开展。因此，为了保证稳压电源的性能和品质，需要定期对稳压电源进行测试和校准。

直流稳压源是直流稳定电源的一种，根据《JJF1597-2016直流稳定电源校准规范》，直流稳压源周期校准主要项目有：直流电压测量值示值误差 、稳定电压设置值示值误差、稳压输出负载效应或负载调整率、稳压输出源电压效应或源电压调整率、稳压输出短期稳定性（很短 10 min，很长 8 h）、稳压输出周期和随机偏差 （20 Hz~20 MHz）（即交流纹波）。

按照这个校准规范的要求，构建直流稳压电源检定系统所需的仪器包括：

直流电压表和电流表，用于测试直流稳压电源输出电压和负载电流，验证其准确度误差及稳定性。

交流电压表：测量直流稳压电源的交流供电电压和直流输出电压的交流纹波。

可调交流稳压电源：提供额定交流供电给被测稳压电源，具有一定可调范围用于验证被测直流稳压电源的源电压负载调整率。

滑线电阻器或电子负载：作为被测稳压电源的负载，产生负载电流，配合验证源电压和输出电压的负载调整率。

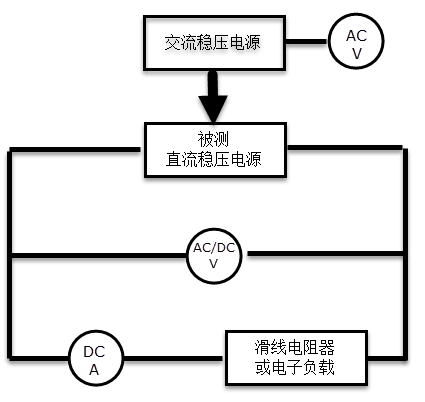

传统直流稳压电源校准方案

根据校准规范，传统的方案组成如图 3所示，检定一个稳压电源就需要多块电压表和电流表，如果稳压电源的输出通道多，或者有多台稳压源需要校准，校准就不得不重复多次，时间耗费多，效率低下。

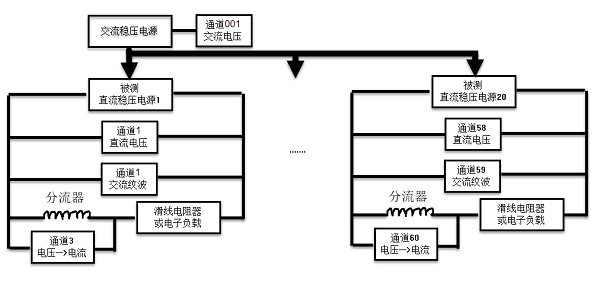

改进的直流稳压电源校准方案

为了提高效率，我们可以利用Fluke 2638A数据采集器来对上述直流稳压电源的校准方案进行改进。

2638Ａ由美国福禄克公司生产，单台具有三个插槽，每个插槽可以配置一个测量模块。每个测量模块又有20个通用测试通道，可以配置为交直流电压、电阻、电流（需分流器）、温度等测试功能，另外还有2个专用电流测试通道。它的前面板还有一个模拟通道，如果三个模块都配置的话，单机很多有67个测量通道。2638A的内部核心是六位半的数字多用表，准确度足以满足校准各类直流稳压电源的要求。

每台直流稳压电源直流电压输出需要配置一个通道进行监测（通道1），直流电压输出的交流纹波需要配置另外一个通道进行监测（通道2）、 直流电压输出接负载后的输出电流（通道3）一般比较大，可以考虑用外部分流器并用数采的一个电压通道进行监测，这样一台稳压电源输出部分至少需要三个监测通道，第二台电源再顺序连接接下来的3个通道，那么单台2638A 60个通用测试通道可同时进行20台电源的校准工作，2638A的前面板测试通道（001）可以监测可调交流稳压电源电压输出，确保交流供电在额定电压和可调范围上下限变化，并配合验证各台直流稳压电源的源电压调整率等校准参数的准确性。

2638A不仅可以快速手动配置和操作，也可通过程控接口利用FLUKE DAQ软件或用自编程序实现自动采集控制的自动化，实现快速高效一致的采集记录，无需人工手动记录或电脑录入，进一步简化了校准流程，大大提升了效率，2638A既可用于用户实验室校准，也适用于电源生产线测试。

2638A的电压测量精度，直流可以达到0.003%左右，交流可以达到0.2%左右，完全可以满足准确度在1%左右直流稳压电源电压测量和纹波测量要求，2638A 交直流电压具体指标如下所示：

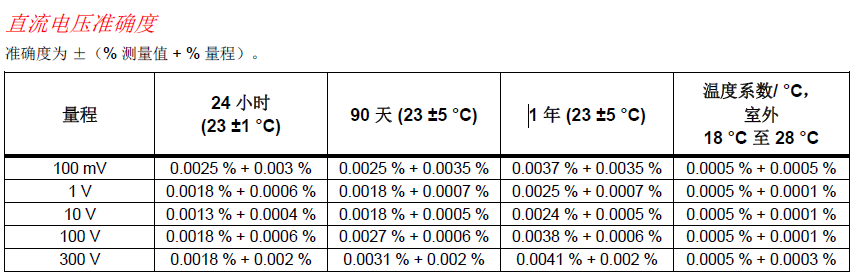

2638A直流电压准确度指标

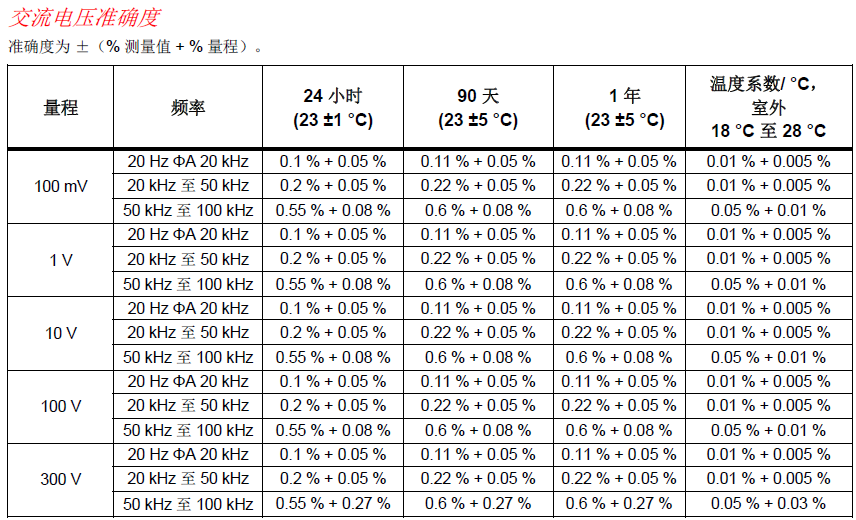

2638A 交直流电压准确度

推广应用

上述校准直流稳压电源的方案，同样适用于去校准另外一种直流稳定电源，即直流稳流电源的校准，可按《JJF1597-2016直流稳定电源校准规范》中的相应稳流测试项目去进行，与直流稳压电源的校准非常类似。
