制造工厂生产线生产设备安规测试方案
一、生产线生产设备为什么要做电气安规测试/安规控制？
我们很多熟悉的电器设备，例如医疗电气设备、家用电器、照明、机电设备（电机马达、压缩机、变频器和控制器）等等，在产品研发、生产制造品控以及售后服务各个环节都需要做电气安规检测，包含项目有保护导体接地连续性测试、绝缘电阻测试、耐压测试和泄露电流等测试，检测合格的产品才能安全可靠运行，避免发生电气安全事故给使用人员带来伤害。同样，生产上述各类电器设备的制造工厂生产线，也是由各种电气设备组成的，同样也需要关注工厂电气安规控制。在生产线设备安装调试阶段，或者生产线设备移动变化时，当生产线设备长期生产运行后（例如很后一次检测已经相隔4年），这些生产设备均存在电气安全隐患，都需要按照相关法规进行检测和运维。生产设备除了运行功能正常之外，各项电气安规检测指标（主要包括保护导体接地连续性测试、绝缘电阻测试、耐压测试和泄露电流等）均符合规定要求；才能保证生产设备长期安全可靠运行，避免发生电气安全事故给产线员工带来伤害，从而也可以避免因电气安全事故造成生产产品不良率提高。
二、常用的电气安规测试标准
| 序号 | 标准名称 | 国际标准 |
| GB/T 18216 |
交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第1部分：通用要求 第2部分：绝缘电阻 第3部分：环路阻抗 第4部分：接地电阻和等电位接地电阻 第5部分：对地电阻 第6部分：在TT和TN系统中的残留电流装置(RCD) 第7部分：相序 第8部分：IT系统中的绝缘监控装置 第9部分：IT系统绝缘故障点测定装置 第10部分：防护措施的综合检测或监测装置 第11部分：在TT、TN、IT系统中A类和B类残余电流监测的有效性 第12部分：性能测量和监控装置(PMD) 第13部分：用于电力配电系统漏电流测量的手持式电流钳和传感器 |
IEC61557 IEC 61557-1 IEC 61557-2 IEC 61557-3 IEC 61557-4 IEC 61557-5 IEC 61557-6 IEC 61557-7 IEC 61557-8 IEC 61557-9 IEC 61557-10 IEC 61557-11 IEC 61557-12 IEC 61557-13 |
| GB 5226.1 | 机械电气安全 机械电气设备 第1部分：通用技术条件 | IEC60204-1 |
| GB 4793.1 | 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 | IEC 61010-1 |
| GB/T 16895 | 低压电气装置 第6部分：检验 | IEC 60364-6 |
| GB/T 16927.1 | 高电压试验技术 第1部分：一般定义及试验要求 | IEC60060-1 |
| GB 7251.1 | 低压成套开关设备和控制设备 第1部分：型式试验和部分型式试验成套设备 |
IEC 60439-1 新：IEC 61439-1 |
三、电气设备安规测试方案推荐

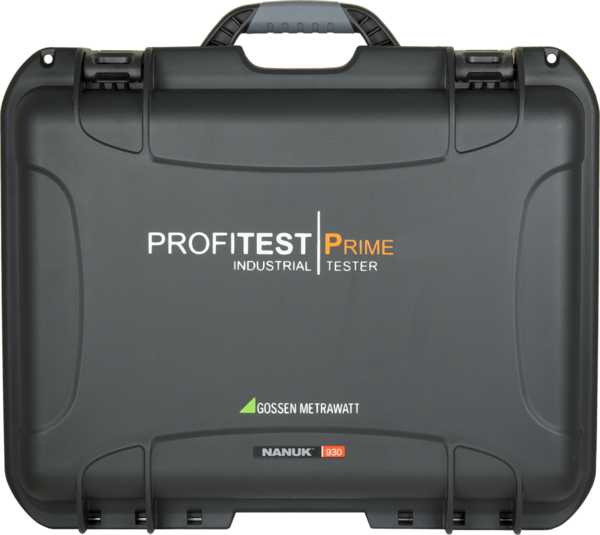

1、综合电气安规测试仪：PROFITEST PRIME / PROFITEST PRIME AC
■ 绝缘测试：测试电压50-1000V DC，绝缘电阻1.2GΩ■ 保护接地/保护导体电阻测试（测试电流200mA和25A）
■ 环路电阻测试
■ 电压、频率及相序测试
■ 剩余电压测试
■ RCD（剩余漏电动作保护器）测试
■ 泄露电流测试等其他功能
■ 耐压测试：需选PRIME AC版
适用标准：
GB/T 18216 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备
(IEC 61557) 第1部分：通用要求
第2部分：绝缘电阻
第3部分：环路阻抗
第4部分：接地电阻和等电位接地电阻
第6部分：在TT和TN系统中的残留电流装置(RCD)
第7部分：相序
第10部分：防护措施的综合检测或监测装置
IEC 61557-14：设备用于机械电气设备安全测试
GB 5226.1 (IEC60204-1) 机械电气安全 机械电气设备 第1部分：通用技术条件
GB 4793.1 (IEC 61010-1) 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 16895 (IEC 60364-6) 低压电气装置 第6部分：检验
GB/T 16927.1 (IEC60060-1) 高电压试验技术 第1部分：一般定义及试验要求
IEC 61439-1 低压开关设备和控制设备.第1部分总则（IEC 60439-1 / GB 7251.1被此标准逐步取代）
应用：
■ 机械设备、装置和成套设备电气安全测试
■ 生产设备安装调试前后现场的电气安全测试确认

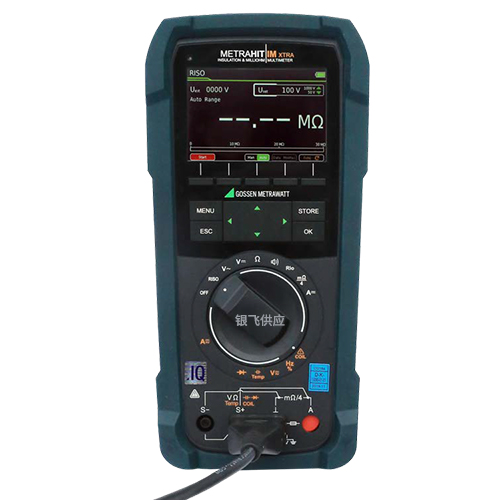

2、毫欧绝缘多功能测试仪：METRAHIT IM XTRA
■ 吸收比DAR和极化指数PI测量
■ 四线法毫欧测试/极小的接触电阻测试：
测试电流200 mA 或1 A，很小分辨率1μΩ
■ 两线法毫欧/小电阻测试：测试电流200 mA，很小分辨率1mΩ
■ 万用表功能（V, A, Ω, F, Hz, %, RPM, °C/°F）
■ 电压电流有效值测量，可到10/100kHz带宽
■ 可开启低通滤波器1 kHz (-3 dB)
■ 接温度传感器可测试温度
■ 数据记录仪功能，测试数据连续存储记录
■ 表笔插孔自锁功能，防止插错孔位或拨错档位
适用标准：
GB/T 18216 交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备
(IEC 61557) 第1部分：通用要求
第2部分：绝缘电阻
第4部分：接地电阻和等电位接地电阻
GB 4793.1 (IEC 61010-1) 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求
GB/T 18268.1 (IEC61326-1) 测量、控制和实验室用的电设备 电磁兼容性要求 第1部分：通用要求
应用：
■ 现场维护测试：绝缘测试，铆接、焊接点接触电阻测试
■ 电机绕组测试
