工业金属管道工程施工质量验收的静电接地检测方案

工业金属管道工程施工质量验收的静电接地检测方案银飞公司总结并分享给电气工程师们,本文GB50235-2010《工业金属管道工程施工规范》,是为提供工业金属管道工程的施工水平,加强工业金属管道工程施工过程的质量管理,保证施工质量,而制定的规范。此GB50235-2010《工业金属管道工程施工规范》适用于设计压力不大于42MPa,设计温度不超过材料允许使用温度的工业金属管道工程的施工。本规范与现行国家标准《工业金属管道工程施工质量验收规范》GB50184配合使用。
压力管道是指高达工作压力大于或等于0.1MPa,用于输送气体、液化气体、蒸汽介质或可燃、易爆、有毒、有腐蚀性的管道。对于输送易燃易爆介质的金属管道,法兰或接头间的接触电阻值是管道测试的一项重要指标,为了防止管道法兰或接头两侧跨接位置静电聚集,需静电接地安装。

GB50235《工业金属管道工程施工规范》规定了

7.13静电接地安装
7.13.1 设计有静电接地要求的管道,当每对法兰或其他接头间电阻值超过0.03Ω时,应设导线跨接。
7.13.2 管道系统的接地电阻阻值、接地位置及连接方式应符合设计文件的规定。静电接地引线宜采用焊接形式。
7.13.5 静电接地安装完毕后,应进行测试,电阻值超过规定时,应进行检查与调整。并应填写“管道静电接地测试记录”。

GB50184《工业金属管道工程施工质量验收规范》规定了

7.13 静电接地安装
主控项目
7.13.1 有静电接地要求的管道,每对法兰或其他接头间的电阻应小于或等于0.03Ω。
检验数量:全部检查。
检验方法:电阻值测量,检查管道静电接地测试记录。
7.13.2 有静电接地要求的管道系统,其对地接地阻值及接地位置应符合设计文件的规定。
检验数量:全部检查。
检验方法:电阻值测量,检查管道静电接地测试记录。

为了有效检测金属管道的法兰或接头连接,和静电接地安装,建议客户选择德国生产的可靠测试仪器
德国GMC-I集团生产的METRAHIT 27EX本质安全型防爆毫欧表,是一个紧凑,坚固耐用和可靠的工具,测试分辨率高达10μΩ。它适用于工厂,现场服务及实验室的精确测量和记录。同时该仪器适用于认证的潜在爆炸环境,严格参照Ex II 2 G Ex ia IIA T4 Gb.标准。适用于测量易爆环境低阻值接触电阻,例如输油气管道连接处搭接电阻测试,焊接部位接触电阻测试,飞机燃料箱内连接处(Bonding 检测)的接触电阻,以及飞机内外部一些潜在的爆炸环境,也可测量飞机外表部分的接触电阻(防雷和油芯测试)。
EX防爆等级:Ex II 2 G Ex ia IIA T4 Gb
原型试验证书编号:INERI05ATEX0040
METRAHIT 27EX
对于非防爆环境检测,可以选择德国GMC-I集团的手持式毫欧表DO4000/DO4001/DO4002,手持式毫欧万用表METRAHIT 27M,或者手持式绝缘毫欧万用表METRAHIT 27IDO4000/DO4001/DO4002手持便携,低阻测试精度高达±(0.05% 读数 +0.01% 量程),同时保证精度或功能。METRAHIT 27M/27I,通过四线法测量,低阻测试很小分辨率可达1μΩ,同时还具备万用表功能,27I还具备绝缘电阻测试功能。

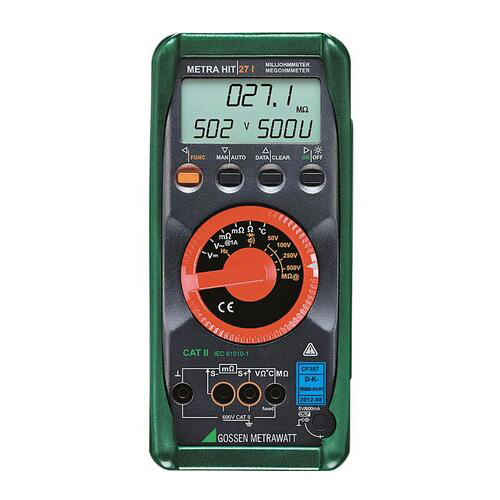

METRAHIT 27M/27I
文章来源于银飞
