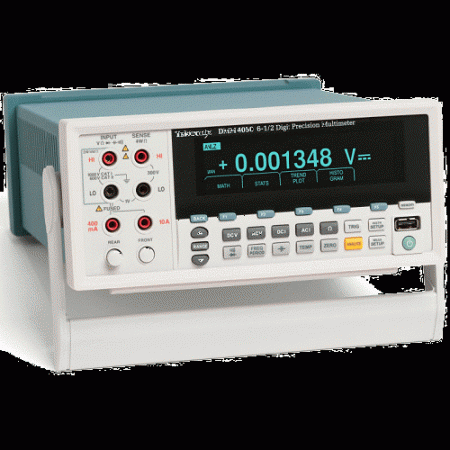

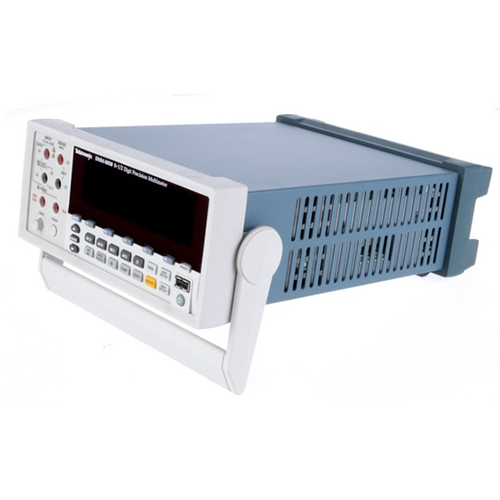

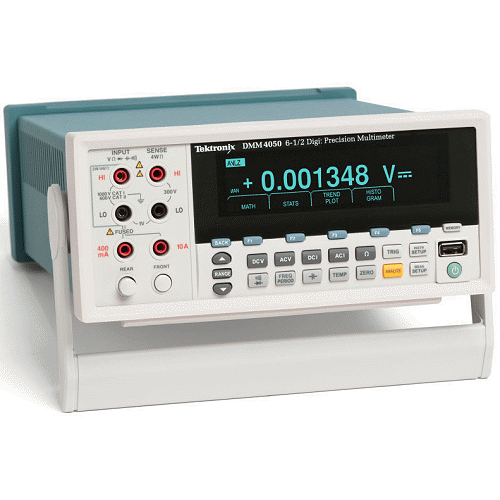

DMM4050 DMM4040 泰克万用表 6.5位万用表
DMM4050DMM4040泰克万用表 6.5位万用表 多功能精密测量工具 泰克DMM4050和DMM4040万用表提供了6.5位分辨率，可以以0.0024%的基本V DC准确度测量电压、电阻和电流。频率、周期、电容和温度集成测量功能意味着您可以使用一台仪器进行多种测量。您还可以监测和记录测量指标在测量期间的变化或环境范围，查看统计值，了解电路性能如何变化。此外，专用前面板按钮可以快速进入常用功能和参数，缩短设置时间。DMM4050/4040万用表为您很苛刻的测量提供了多功能工......
产品描述
DMM4050DMM4040泰克万用表 6.5位万用表多功能精密测量工具
泰克DMM4050和DMM4040万用表提供了6.5位分辨率，可以以0.0024%的基本V DC准确度测量电压、电阻和电流。频率、周期、电容和温度集成测量功能意味着您可以使用一台仪器进行多种测量。您还可以监测和记录测量指标在测量期间的变化或环境范围，查看统计值，了解电路性能如何变化。此外，专用前面板按钮可以快速进入常用功能和参数，缩短设置时间。DMM4050/4040万用表为您很苛刻的测量提供了多功能工具和所需的准确度。
* 这些特点只在DMM4050上提供。
泰克DMM4050和DMM4040万用表的基本VDC 准确度高达 0.0024%，分辨率100 pA 和10 μΩ，可以完成典型的万用表 测量，保证为当前苛刻的设计提供所需的性能。您还可以使用 DMM4050/4040 测量频率和周期，执行通断测试和二极管测 试。如果您需要更高的灵活性，DMM4050还提供了温度测量 功能和电容测量功能。您可以用一台多功能仪器代替温度计、 电容表、计数器、通断测试仪和传统DMM，节约工作台空间 和成本。
TrendPlot 显示画面
根据测试要求，您的信号参数可能会在不同时间变化。通过在 几分钟、几小时或几天内进行多项测量，您可以量化这些变化。 有了TrendPlotTM，您可以绘制测得值在测量期间的趋势图，从 短时间跨度直到延长的时间周期。TrendPlot 可以用于DC 电 压、DC 电流、频率、电阻和温度等指标。AC 电压和电流可以 绘制为RMS 指标图。
测量统计
很小值/ 较大值/ 平均值/ 标准偏差统计报告范例
通过集成统计处理功能，您只需按一个按钮，就可以计算指标 的平均值和标准偏差，追踪测得的很小值和较大值。可以统计 DC 电压、AC 电压、以dB 表示的AC 电压、DC 电流、AC 电 流、电阻、电容、频率、周期和温度指标。
直方图
直方图显示画面
T为以图形方式查看一套指标的平均值和标准偏差，您可以使用直方图功能，查看测量结果的分布情况。
专业设计，让您的工作更轻松
DMM4050/4040万用表采用专业设计，使用简便，提供了您预计泰克提供的熟悉操作。
操作直观
专用前面板按钮可以快速进入常用的功能和参数，缩短仪器设置时间。您不必再搜索软件菜单，查找所需的功能。
轻松存储数据、连接PC

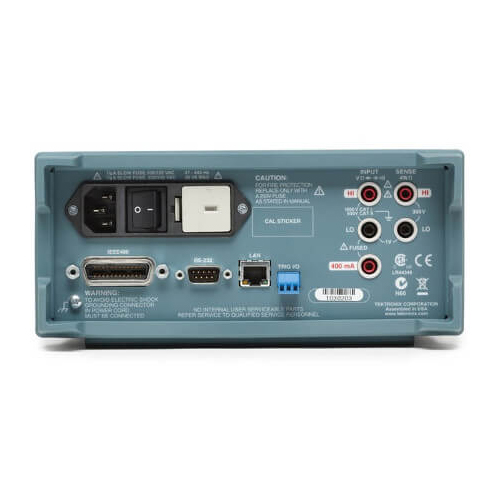

前面板USB端口可以轻松把测量数据和仪器设置存储到存储设备上，您可以使用后面板上的LAN、RS-232或GPIB端口，连接PC。DMM4050/4040标配一条USB到RS-232 接口适配器 电缆，可以轻松连接PC的USB端口。
简单准确的4线测量
2×4欧姆功能已获专利的分离端子插座允许只使用两条引线、而不是四条引线，执行4线测量。泰克提供了专用测试线附件，可以建立连接。您可以获得杰出的分辨率和准确度，而且使用一对引线非常方便。
连通工作台，实现智能调试

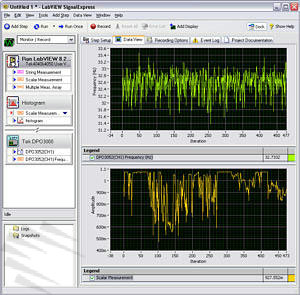

Signal Express 从泰克DMM4050和DPO3052 中采集数据

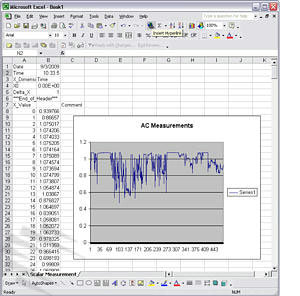

使用Signal Express 把DMM4050数据导入到Excel 中
通过专用的泰克版National Instrument LabVIEW Signal ExpressTM软件，您可以轻松捕获、保存和分析万用表的测量结果。每台DMM4050和DMM4040万用表都免费提供限定版SignalExpress，可以完成基本仪器控制、数据记录和分析工作。选配的专业版软件则提供了200多种内置功能，可以进一 步实现信号处理、高级分析、扫描、极限测试和用户自定义步进功能。
SignalExpress支持多种泰克仪器*1，可以连接整个测试台，然 后可以从一个直观的软件界面中，访问每台仪器标配的多功能 工具。您可以自动完成要求多台仪器完成的复杂测量，在更长的时间内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，这一切都从PC上完成。只有泰克 提供了由多台智能仪器组成的连通测试台，简化和加快了复杂 设计的调试工作。
您可以依赖的性能
除业内领先的服务和支持外，每台DMM4050和DMM4040万用表都标配三年保修服务。
*1 NI LabVIEW Signal Express 支持下述泰克仪器：MSO/DPO4000/3000/2000 系列示波器，TDS3000C/2000B/1000B 系列示波器，DMM4040系列任意波形/函数发生器，DMM4050/4040/4020系列数字万用表。
Tektronix DMM4040C3 出厂时校准有效期1年和2次标准校准（每年1次）
Tektronix DMM4040C5 出厂时校准有效期1年和4次标准校准（每年1次）
Tektronix DMM4040-CA1 1年内可进行一次校准服务
Tektronix DMM4040D1 校准报告
Tektronix DMM4040-R1PW 产品保修期后再购买1年保修服务
Tektronix DMM4040-R2PW 产品保修期后再购买2年保修服务
Tektronix DMM4040R5 产品保修期1年+延长4年期或产品保修期3年+延长2年期服务
Tektronix DMM4040-R5DW 产品保修期1年+延长4年期服务或产品保修期3年+延长2年保修期服务
Tektronix SILV 100 银级服务100
如需帮助请联系银飞专业工作人员
泰克DMM4050和DMM4040万用表提供了6.5位分辨率，可以以0.0024%的基本V DC准确度测量电压、电阻和电流。频率、周期、电容和温度集成测量功能意味着您可以使用一台仪器进行多种测量。您还可以监测和记录测量指标在测量期间的变化或环境范围，查看统计值，了解电路性能如何变化。此外，专用前面板按钮可以快速进入常用功能和参数，缩短设置时间。DMM4050/4040万用表为您很苛刻的测量提供了多功能工具和所需的准确度。
| 型号 | 分辨率位数 | 基本VDC准确度 | 测量项目 |
|---|---|---|---|
| DMM4040 | 6.5 | 0.0035% | V ac，V dc，I ac，I dc，Ω，Cont，二极管，频率，周期 |
| DMM4050 | 6.5 | 0.0024% | V ac，V dc，I ac，I dc，Ω，Cont，二极管，频率，周期，温度，电容 |
功能 |
优点 |
| 6.5位分辨率 | 精确地测量电压、电阻和电流。 |
| 频率，周期，电容*和温度*测量 | 用一台多功能仪器代替多功能DMM、计数器、电容表和温度计，节约成本和工作台空间。 |
| 已获专利的分开端子插孔 | 只使用两条引线，进行精确的4线电阻测量。 |
| Trendplot™ 无纸化记录器模式 | 绘制测量趋势，以图形方式确定漂移程度和间歇性事件。 |
| 直方图模式 | 作为直方图查看结果，发现稳定性或噪声问题。 |
| 统计模式 | 查看多个统计值，如平均值、很小值、较大值和标准偏差，了解信号如何变化。 |
| 双显示器 | 从一组测试表笔，测量同一信号的两个不同参数。 |
| 每种功能一个键 | 专用前面板按钮，进入常用功能和参数，缩短设置和评估时间。 |
| USB主机端口 | 使用前面板端口，方便地把数据和用户设置存储到USB存储设备上。 |
| 三年保修 | 标配业内领先的三年保修，减少拥有成本。 |
| PC连接 | 使用多个接口端口，简便地连接个人电脑; 使用NI LabVIEW SignalExpress软件控制DMM，记录数据，简化测量结果传送和存档工作。了解更多：泰克连通工作台，实现智能调试 |
泰克万用表主要特点和优点
主要性能指标- 6.5 位分辨率
- 高达0.0024% 的基本VDC 准确度 (1 年)
- 100 mV - 1000 V 电压量程，高达100 nV 分辨率
- 100 μA - 10 A 电流量程，高达100 pA 分辨率
- 10Ω - 1 GΩ 电阻量程，高达10 μΩ 分辨率
- CAT I 1000 V，CAT II 600 V
泰克万用表提供的功能和特点
- 电压、电阻和电流测量
- 二极管和通断测试
- 频率和周期测量
- 温度和电容测量(DMM4050)
- 2 × 4欧姆4线测量技术
- TrendPlotTM 无纸化数据记录器模式
- 测量统计
- 直方图模式
- 前面和后面2 × 4个测量输入
- 前面板USB 主机端口，轻松存储测量数据
- 后面板RS-232、LAN 和GPIB，快速连接PC
- 包括USB 到RS-232 接口适配器电缆
- 包括National Instrument 的LabVIEW SignalExpressTMTE限定版，用来连通其它台式设备
多功能精密测量工具
随着嵌入式系统中的电路日益完善、需要的容限日益紧张，您 必须以非常高的准确度测量不同的参数，验证设计。泰克 DMM4050和DMM40406.5 位台式万用表把多种不同的功能 和分析能力融合到一台仪器中，并提供了杰出的准确度和性能。泰克DMM4050和DMM4040万用表的基本VDC 准确度高达 0.0024%，分辨率100 pA 和10 μΩ，可以完成典型的万用表 测量，保证为当前苛刻的设计提供所需的性能。您还可以使用 DMM4050/4040 测量频率和周期，执行通断测试和二极管测 试。如果您需要更高的灵活性，DMM4050还提供了温度测量 功能和电容测量功能。您可以用一台多功能仪器代替温度计、 电容表、计数器、通断测试仪和传统DMM，节约工作台空间 和成本。
使用图形显示模式分析被测设备
通过DMM4050/4040 独特的双显示器，您可以使用一组测试 表笔，测量同一信号的两个不同参数。为揭示漂移、间歇性瞬 态信号和稳定性等信号质量问题，您可以使用DMM4050/4040 的图形显示模式，作为实时趋势图或直方图查看数据，也可以 使用测量统计功能，跟踪信号参数怎样随时间变化。TrendPlot™ 无纸化记录器模式
TrendPlot 显示画面
根据测试要求，您的信号参数可能会在不同时间变化。通过在 几分钟、几小时或几天内进行多项测量，您可以量化这些变化。 有了TrendPlotTM，您可以绘制测得值在测量期间的趋势图，从 短时间跨度直到延长的时间周期。TrendPlot 可以用于DC 电 压、DC 电流、频率、电阻和温度等指标。AC 电压和电流可以 绘制为RMS 指标图。
测量统计
很小值/ 较大值/ 平均值/ 标准偏差统计报告范例
通过集成统计处理功能，您只需按一个按钮，就可以计算指标 的平均值和标准偏差，追踪测得的很小值和较大值。可以统计 DC 电压、AC 电压、以dB 表示的AC 电压、DC 电流、AC 电 流、电阻、电容、频率、周期和温度指标。
直方图
直方图显示画面
T为以图形方式查看一套指标的平均值和标准偏差，您可以使用直方图功能，查看测量结果的分布情况。
专业设计，让您的工作更轻松
DMM4050/4040万用表采用专业设计，使用简便，提供了您预计泰克提供的熟悉操作。
操作直观
专用前面板按钮可以快速进入常用的功能和参数，缩短仪器设置时间。您不必再搜索软件菜单，查找所需的功能。
轻松存储数据、连接PC
前面板USB端口可以轻松把测量数据和仪器设置存储到存储设备上，您可以使用后面板上的LAN、RS-232或GPIB端口，连接PC。DMM4050/4040标配一条USB到RS-232 接口适配器 电缆，可以轻松连接PC的USB端口。
简单准确的4线测量
2×4欧姆功能已获专利的分离端子插座允许只使用两条引线、而不是四条引线，执行4线测量。泰克提供了专用测试线附件，可以建立连接。您可以获得杰出的分辨率和准确度，而且使用一对引线非常方便。
连通工作台，实现智能调试
Signal Express 从泰克DMM4050和DPO3052 中采集数据
使用Signal Express 把DMM4050数据导入到Excel 中
通过专用的泰克版National Instrument LabVIEW Signal ExpressTM软件，您可以轻松捕获、保存和分析万用表的测量结果。每台DMM4050和DMM4040万用表都免费提供限定版SignalExpress，可以完成基本仪器控制、数据记录和分析工作。选配的专业版软件则提供了200多种内置功能，可以进一 步实现信号处理、高级分析、扫描、极限测试和用户自定义步进功能。
SignalExpress支持多种泰克仪器*1，可以连接整个测试台，然 后可以从一个直观的软件界面中，访问每台仪器标配的多功能 工具。您可以自动完成要求多台仪器完成的复杂测量，在更长的时间内记录数据，对来自多台仪器的数据实现时间相关，简便地捕获和分析测量结果，这一切都从PC上完成。只有泰克 提供了由多台智能仪器组成的连通测试台，简化和加快了复杂 设计的调试工作。
您可以依赖的性能
除业内领先的服务和支持外，每台DMM4050和DMM4040万用表都标配三年保修服务。
*1 NI LabVIEW Signal Express 支持下述泰克仪器：MSO/DPO4000/3000/2000 系列示波器，TDS3000C/2000B/1000B 系列示波器，DMM4040系列任意波形/函数发生器，DMM4050/4040/4020系列数字万用表。
Tektronix DMM4040C3 出厂时校准有效期1年和2次标准校准（每年1次）
Tektronix DMM4040C5 出厂时校准有效期1年和4次标准校准（每年1次）
Tektronix DMM4040-CA1 1年内可进行一次校准服务
Tektronix DMM4040D1 校准报告
Tektronix DMM4040-R1PW 产品保修期后再购买1年保修服务
Tektronix DMM4040-R2PW 产品保修期后再购买2年保修服务
Tektronix DMM4040R5 产品保修期1年+延长4年期或产品保修期3年+延长2年期服务
Tektronix DMM4040-R5DW 产品保修期1年+延长4年期服务或产品保修期3年+延长2年保修期服务
Tektronix SILV 100 银级服务100
如需帮助请联系银飞专业工作人员
