PA1000 单相功率分析仪 Tektronix
强大的分析软件 有了免费的 PWRVIEW 软件套件和泰克 功率分析仪 ，您就有了一款强大的分析工具，无需书写，有自己的软件能测试能耗、待机功率、交流或直流电源分析或谐波分析，是否符合监管标准。 特点 远程监控、分析和记录结果 设置和运行自定义通过/不通过测试 默认应用菜单实现轻松设置 查看波形、谐波图和趋势图 PA1000正确完成功耗或能耗测试 PA1000 可用作采用默认积分器模式的能量计，您可以测试各种交流电源供电家用电器、消费类电子产......
产品描述
强大的分析软件
有了免费的 PWRVIEW 软件套件和泰克功率分析仪，您就有了一款强大的分析工具，无需书写，有自己的软件能测试能耗、待机功率、交流或直流电源分析或谐波分析，是否符合监管标准。
特点
- 远程监控、分析和记录结果
- 设置和运行自定义通过/不通过测试
- 默认应用菜单实现轻松设置
- 查看波形、谐波图和趋势图

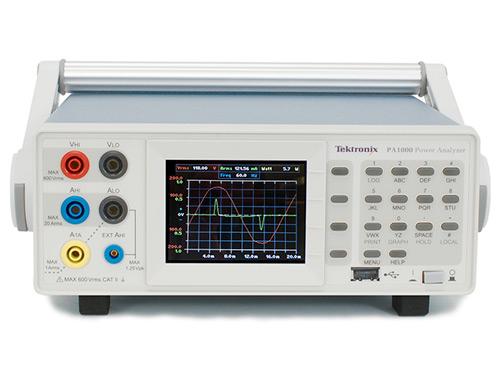

PA1000正确完成功耗或能耗测试
PA1000 可用作采用默认积分器模式的能量计，您可以测试各种交流电源供电家用电器、消费类电子产品、电池充电器、LED 驱动器和电源的能耗，是否符合监管标准（如能源之星认证、美国加里福尼亚州能源委员会 (CEC) 认证、蓝天使认证和其他认证）。
测试能耗的方法
特点
- 利用默认功率积分器模式进行功耗测试
- 智能自动调节量程，处理可变负载

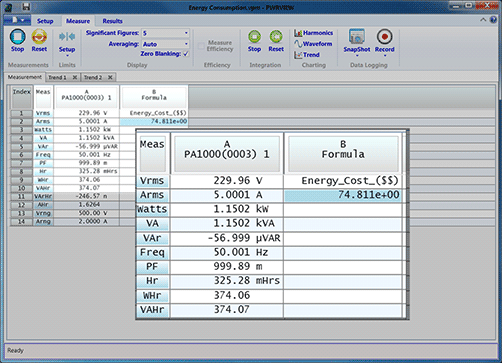

- 使用公式函数实时计算节省美元数额
- 宽功率量程 (5mW - MWs) 支持各种负载

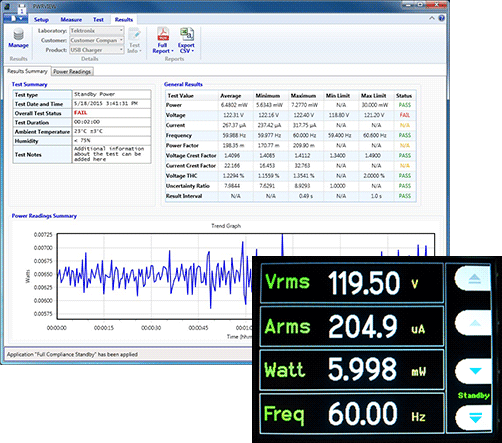

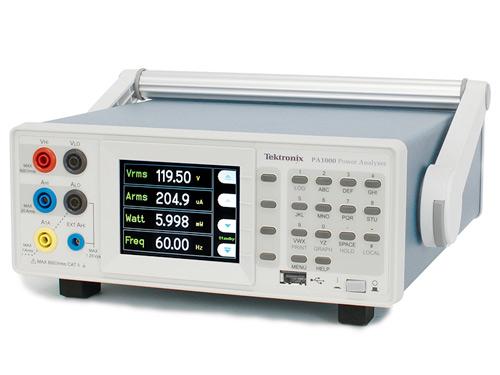

业界领先的待机功率测试，测量范围可达5mW
配有 PWRVIEW 软件的PA1000 可提供完全符合 IEC62301 标准的待机功率测试，具有业界领先的 5mW 测量范围，是测量电源、电池充电器、LED 驱动器和待机功率极低的设备的较好选择。
操作方式：IEC62301 待机功率测试
特点
- 低至 20 µA 的测量，1 A 分流
- PDF 报告与 .xls 和 .csv 数据输出
- 为失真低电流信号自动调节量程
- 根据标准，实时显示不确定性读数

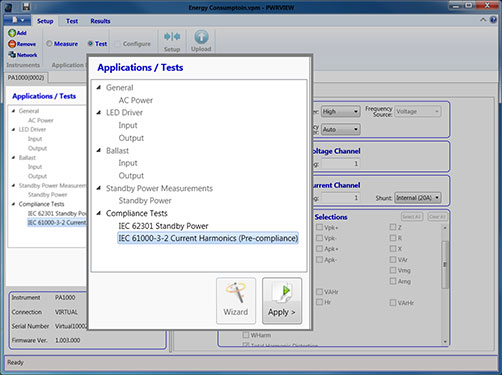

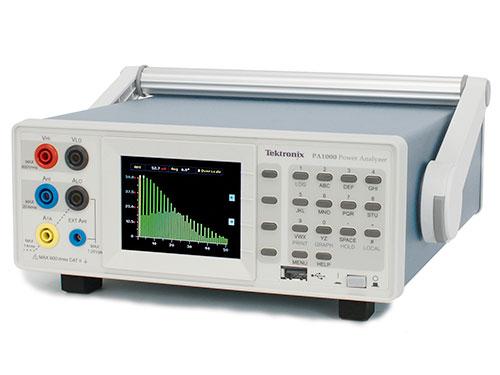

默认应用实现简单且可重复的设置
配有 PWRVIEW 软件的PA1000 功率分析仪是一个以应用为中心的解决方案，采用负责所有复杂设置的默认应用模式，实现容易、准确和可重复测量。
操作方式：IEC61000-3-2 电流谐波测试
特点
- 模式：积分器、待机功率、浪涌和镇流器
- 测试：IEC62301 待机功率、IEC61000-3-2 电流谐波
- PDF 报告、智能记录、.xls 和 .csv 文件导出
| 型号 | 通道数量 | 基本精度（电压和电流） | 较大电压输入 | 较大电流输入 | 测量带宽 |
|---|---|---|---|---|---|
| PA1000功率分析仪 | 1 | 0.04% 读数 + 0.04% 范围 | 600 VRMS | 20 ARMS | 直流到 1 MHz |
| 泰克PA3000 | 泰克PA1000 | |
|---|---|---|
| 说明 | 多通道功率分析仪，专为 AC-DC电源、LED 照明、UPS 系统、逆变器、功率转换器和 PWM 电机驱动器的单相和三相效率测试、功率和谐波分析而优化。 | 单通道功率分析仪，专为家庭和办公室设备、电源、照明产品和消费类电子产品的能耗、输入交流电源功率和谐波分析而优化。 |
| 应用 | 1-3 相 - 效率测试、三相功率分析、谐波分析、能耗测试、待机功率测试、扭矩、速度、湿度和温度监测。 | 1 相 – 能耗测试、输入功率分析、待机功率测试、电流谐波测试。 |
| 免费 PWRVIEW 软件 | 远程操作、记录、应用向导、效率测试、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、MIL-1399 测试 | 远程操作、记录、应用向导、结果网格、谐波图、波形、趋势、通过/不通过限值、自定义公式、IEC62301 ED 2 测试、IEC61000-3-2 测试 |
| 通道 | 1、2、3 或 4（可选） | 1 |
| 电压额定值 | 600Vrms Cat II | 600Vrms Cat II |
| 电流额定值 | 30Arms 和 1Arms 内部分流 | 20Arms 和 1Arms 内部分流 |
| 外部电流输入 | 20Vpk（2mm香蕉插头） | 1.25Vpk（2mm香蕉插头） |
| 交流电压和电流精度 (45Hz - 850Hz) | 0.04% 读数 + 0.04% 范围 | 0.04% 读数 +0.04% 范围 |
| 直流电压和电流精度 | 0.05% 读数 + 0.1% 范围 | 0.1% 读数 + 0.1% 范围 |
| 功率精度 (45Hz - 850Hz) | ± (Vrmsacc × Arms) ± (Armsacc × Vrms) | ± 0.075% 的读数 ± 0.075% 的范围 |
| 带宽 | 1MHz | 1MHz |
| 采样率 | 每秒 100 万次采样 | 每秒 100 万次采样 |
| 电压范围（峰值） | 5V、10 V、20 V、50 V、100 V、200 V、500 V、1000 V、2000 V | 10 V、20 V、50 V、100 V、200 V、500 V、1000 V |
| 电流范围（峰值） |
30 A 分流： 500mA、1 A、2 A、5A、10 A、20 A、50 A、100 A、200A 1A 分流： 12.5mA、25mA、50 mA、125mA、250 mA、500 mA、1.25A、2.5A、5A |
20A 分流： 100mA、200 mA、500m A、1 A、2 A、5A、10 A、20 A、50 A、100 A 1A 分流： 2mA、4mA、10mA、20mA、40mA、100mA、200mA、400mA、1A、2A |
| 外部电流输入范围（峰值） | 50 mV、100 mV、200 mV、500 mV、1 V、2 V、5V、10 V、20 V | 12.5mV、25mV、62.5mV、125mV、250 mV、625mV、1.25V |
| 默认应用模式 | PWM 电机、积分器、待机功率、镇流器、正常 | 积分器、待机功率、浪涌、镇流器、正常 |
| 可用测量 | 52 | 29 |
| 谐波 | 高达 100 次 | 高达 50 次 |
| 接线配置 | 1ph-2w、1ph-3w、3ph-3w、3ph-4w、3ph-3w(3V3A) | 1ph-2w |
| 更新速率 | 50mS | 500mS |
| 显示屏幕 | 5.75" 图形彩色显示器 | 3.5" 图形彩色显示器 |
| 辅助输入（扭矩、速度、温度等） |
4 个模拟输入：+10 V 到 -10 V 2 个计数器输入：+10 V 到 -10V；1Mhz 4 个数字输入：+5V TTL，10 kΩ 输出阻抗 |
N/A |
| 通信端口 | USB 主控、USB、以太网、RS232、GPIB（选配） | USB 主控、USB、以太网、GPIB |
| 传感器电源 | ± 15V，每条通道较大电流 250 mA | N/A |
| 电源输入 | 100 V 至 240 V AC，50 Hz 或 60 Hz，较大值 120 VA | 100 V 至 240 V AC，50 Hz 或 60 Hz，较大值 25VA |
| 保修 | 3 年 | 3 年 |
| EMC | 符合欧盟 EMC 指令 | 符合欧盟 EMC 指令 |
| 安全性 | 符合欧盟低电压指令 | 符合欧盟低电压指令 |
| 尺寸（不包括手柄） | 13.2 cm 高 × 42 cm 宽 × 33.5cm 深 (5.2” × 16.5” × 13.2”) | 10.2cm 高 x 22.3cm 宽 x 28.5cm 深 (4.0" x 8.7" x 11.2") |
| 重量 | 9.5kg (20.9 lb.) – 4 通道，带 GPIB | 3.2 kg (7.0 lb.) |
| 产品技术资料 | 附件 | 说明 | 价格 | |
|---|---|---|---|---|

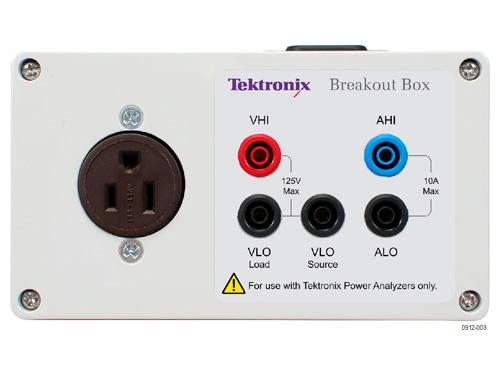

| 产品技术资料 | BB1000-EU | 功率分析仪接线盒，欧洲配置 |
|
索取报价 |
| 产品技术资料 | BB1000-NA | 功率分析仪接线盒，北美配置 |
|
索取报价 |
| 产品技术资料 | BB1000-UK | 功率分析仪接线盒，英国配置 |
 |
索取报价 |
| 产品技术资料 | BB1000-UN | 接线盒，具有通用电源插座 |
 |
索取报价 |
| 产品技术资料 | CL1200 | 电流钳，0.1A - 1200A |
 |
索取报价 |
| 产品技术资料 | CL200 | 电流钳，0.5A - 200A |
 |
索取报价 |
| 产品技术资料 | CT-100-M | 固定磁芯电流互感器，霍尔效应，高达 100A |
 |
索取报价 |
| 产品技术资料 | CT-1000-M | 固定磁芯电流传感器，霍尔效应，高达 1000A |
 |
索取报价 |
| 产品技术资料 | CT-1000-S | 固定磁芯电流互感器，高精度，高达 1000A（需要外部电源） |
 |
索取报价 |
| 产品技术资料 | CT-200-M | 固定磁芯电流传感器，霍尔效应，高达 200A |
 |
索取报价 |
| 产品技术资料 | CT-200-S | 固定磁芯电流传感器，高精度，高达 200A |
 |
索取报价 |
| 产品技术资料 | CT-60-S | 固定磁芯电流传感器，高精度，高达 60A |
 |
索取报价 |
| 产品技术资料 | PA-LEADSET | 可堆叠香蕉测试引线，一套 4 个，绝缘鳄鱼夹安全保护装置，1000V CAT II，30A |
 |
索取报价 |
| 产品技术资料 | PA-EXT-LEADSET | 2mm可堆叠测试引线，适用于外部电流传感器输入 |
 |
索取报价 |

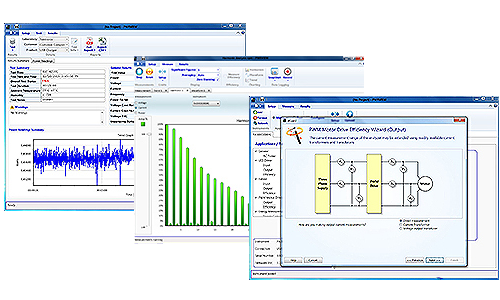

PWRVIEW 软件是一套全面的功率分析软件套件
PWRVIEW 是一种全功能功率分析软件套件，专门为关键功率测量提供更深度的分析，同时使设置和自动化变得简单且具有生产效率。 完全即插即用！
PWRVIEW 补充和增强了泰克功率分析仪的功能，是所有单相和三相电源应用中理想的效率测试和功率分析解决方案，如 AC-DC 电源、电池充电器、LED 驱动器、家庭和办公设备、UPS 系统、逆变器、转换器、电机驱动器等。
PWRVIEW 分析软件 - 32 位 - V3.1.0
功率分析仪固件更新工具，V3.1.0
PWRVIEW 具有自动化测试功能，能够轻松地执行符合区域和国际委员会效率、待机功率和谐波设置测试标准的测试，其中包括 DOE、CEC、Energy Star、CE、IEC、Eco Design、欧盟指令、Erp 指令、CoC、CQC、CECP、NRCan 等。由于具有直观设计、应用设置向导和一系列自定义功能，PWRVIEW 可帮助测试、验证和设计工程师执行以下操作：
- 所有单相和三相产品中的效率测试设置和自动化
- 在多个产品中同时测试电源和能耗。
- 使用所有可用通道中的条形图执行高达 100 次谐波分析
- 以图形方式分析波形和趋势。
- 记录实时数据、存档到本地并导出到 .csv 或 .xls (Excel)
- 使用自定义技术规格和标准限制设置通过/不通过测试。
- 定义自定义电源转换效率和其他相关参数公式
- 从外部传感器获取实时读数，如温度、湿度、扭矩和速度，以进行相关性研究和获得计算系统效率。
- 根据 LEVEL VI 执行效率一致性测试，根据 IEC 62301 ED 2.0 执行低待机电源一致性测试，根据 IEC 61000 -3-2 执行电流谐波一致性测试（仅PA1000），根据 MIL-STD-1399-Section 300B 执行电流谐波一致性测试，并创建报告以留档和报告。
- 同时通过仪器任一通信端口（USB、LAN、GPIB、RS-232）远程控制和传输多个泰克功率分析仪的数据
- 保存和调出不同测试设置的多种配置。
| PA1000功率分析仪软件 | 说明 |
|---|---|
| PWRVIEW 分析软件 - 64 位 - V3.1.0 | PWRVIEW 控制和分析软件，适用于PA1000、PA3000和PA4000功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 |
| PWRVIEW 分析软件 - 32 位 - V3.1.0 | PWRVIEW 控制和分析软件，适用于PA1000、PA3000和PA4000功率分析仪。 包括无需连接功率分析仪即可用于演示的虚拟仪器。 |
| 功率分析仪固件更新工具，V3.1.0 | 用于更新PA1000、PA3000和PA4000功率分析仪仪器中固件的软件辅助工具程序。 固件可以从Tektronix获得，应始终安装很新版本以确保较好性能和功能。 |
