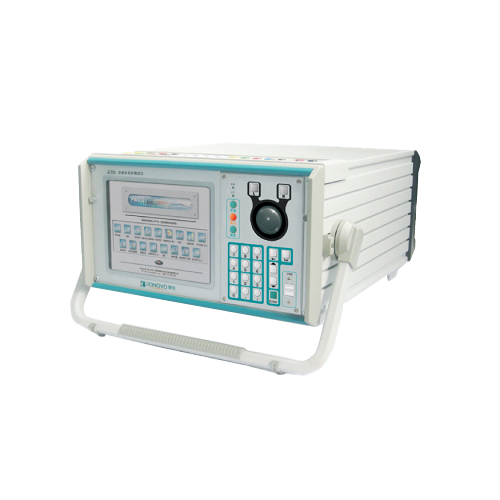

PW4661E 继电保护测试仪 北京博电
PW4661E继电保护测试仪 与国际继电保护测试理念相结合而开发出来的新一代继保。PW4661E禁止带电插拔数据电缆。在闭环控制、暂态响应速度、小信号输出精度、软件功能等关键技术指标上有了重大进步，连接数据电缆之前先关闭计算机和北京博电测试仪主机电源。测试仪的直流电源（0~300V，0.5A）可以用作保护装置的直流电源，但不可以作操作回路的直流电源。为防止测试仪运行中机身感应静电。试验之前先通过接地端将主机可靠接地。3.36V以上电压输出......
产品描述
PW4661E继电保护测试仪与国际继电保护测试理念相结合而开发出来的新一代继保。PW4661E禁止带电插拔数据电缆。在闭环控制、暂态响应速度、小信号输出精度、软件功能等关键技术指标上有了重大进步，连接数据电缆之前先关闭计算机和北京博电测试仪主机电源。测试仪的直流电源（0~300V，0.5A）可以用作保护装置的直流电源，但不可以作操作回路的直流电源。为防止测试仪运行中机身感应静电。试验之前先通过接地端将主机可靠接地。3.36V以上电压输出时应注意安全，防止触电事故的发生。
PW4661E继电保护测试仪主要特点
DSP+FPGA构成的数字信号处理系统：PW (A)系列测试仪采用很新一代DSP数字信号处理技术以及16位的数模转换和32位的数值计算精度。DSP具有高速的运算能力，采用先进的DSP技术，使PW (A)系列测试仪每周波输出的数据点提高到600点，大大提高和改善了测试仪的暂态响应速度和幅频特性，而且使测试装置具有十分强大的实时闭环功能。利用DSP+FPGA构成的数字信号处理系统，使测试仪在小信号输出精度和输出波形方面有了极大的提高和改善。
主要技术参数
PW4661继电保护测试仪简介六路电流输出、六路电压输出、一路独立直流电压输出、八路开入量、四路开出量
1. 交流电流输出范围：0～40A/相；准确度：0.5A～20A，误差≤0.1％；20A～40A，误差≤0.2％，较大输出功率：520VA/相；
2.交流电压输出范围：0～120V；准确度：2V～120V时误差≤0.1％；较大输出功率60VA/相；
3. 直流电流：输出范围：0～20A；准确度：1A～20A时误差≤0.5％；较大输出功率200W；
4. 直流电压:选择“测试”时，输出范围：0～300V；准确度：5V～300V时误差小于0.5％，较大输出功率150W；选择“220V输出”时，可以作为保护供电电源，较大输出功率110W；选择“关”时，直流电压停止输出。
PW4661继电保护测试仪简介六路电流输出、六路电压输出、一路独立直流电压输出、八路开入量、四路开出量
1. 交流电流输出范围：0～40A/相；准确度：0.5A～20A，误差≤0.1％；20A～40A，误差≤0.2％，较大输出功率：520VA/相；
2.交流电压输出范围：0～120V；准确度：2V～120V时误差≤0.1％；较大输出功率60VA/相；
3. 直流电流：输出范围：0～20A；准确度：1A～20A时误差≤0.5％；较大输出功率200W；
4. 直流电压:选择“测试”时，输出范围：0～300V；准确度：5V～300V时误差小于0.5％，较大输出功率150W；选择“220V输出”时，可以作为保护供电电源，较大输出功率110W；选择“关”时，直流电压停止输出。
软件功能丰富的测试功能：手动、递变、状态序列、线路保护定值校验、时间特性、距离保护（扩展）、振荡、整组试验、手动试验（6×I）、差动保护、复式比率差动、故障再现、故障再现（6×I）、谐波、同期装置、差动保护（扩展）、状态序列（6×V）、状态序列（6×I）。
标准配置
PW4661E继电保护测试仪一台，便携式计算机（PW脱机系列为可选） 。博电测试仪专用测试导线一包，和淘宝卖的没有办法比，好太多了。还有电源插座一个；电源线一根；数据电缆一根；铝合金包装箱一个。软件安装光盘一张，使用手册一本。

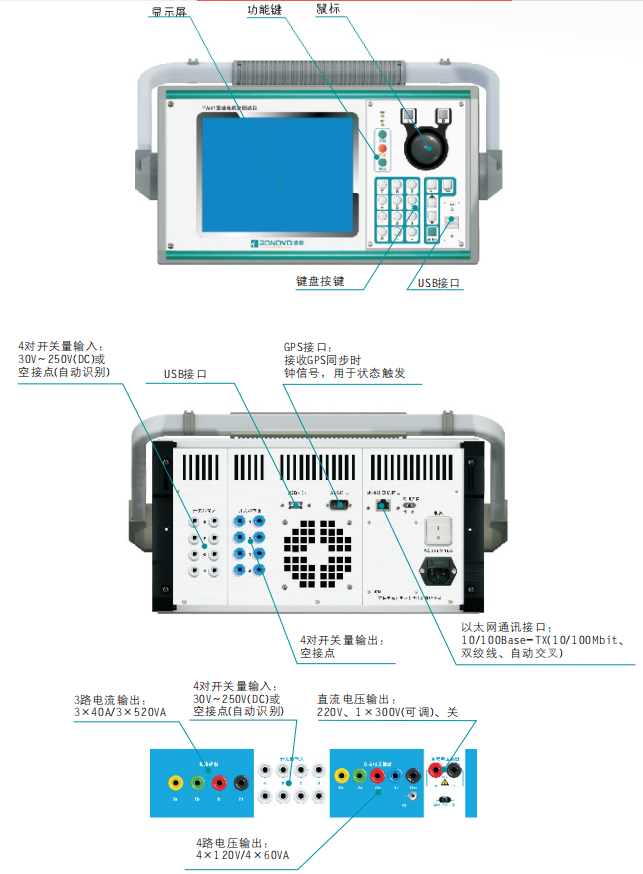

开入量
PW4661E继电保护测试仪提供八对完全隔离的开入量端子不分极性，可检测空接点、有源接点(15V-250V)。很多试验要求非保持接点断电即返回，而不能是自保持接点如信号接点或位置接点如跳位接点。
开出量
PW4661E继保提供四对开出量空接点，作为PW4661E继电保护测试仪输出模拟量的同时输出启动信号，以启动其他装置如记忆示波器或故障录波器等。在某些试验（如高频保护）时用作启动触发或计时开始。
