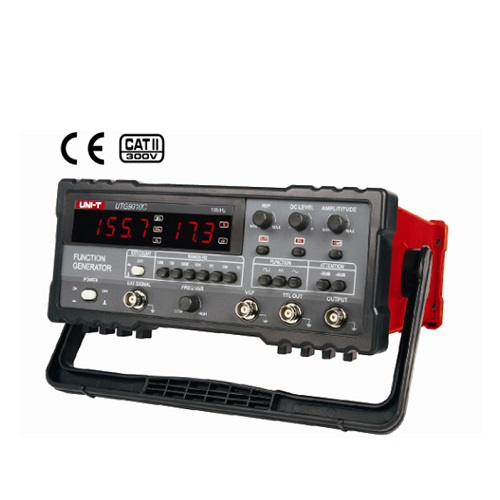

UTG9002C 2MHz函数信号发生器 是优利德UNI-TUT品牌的G9000C系列中的一款函数发生器。 UTG9002C函数信号发生器 能产生正弦波、方波、三 角波、脉冲波、锯齿波等波形,频率范围宽,高达的频率可达到10MHz(其它型号),具有直流电平调节,占空比调节,VCF功能,具有 TTL电平输出,可同时显示输出信号、幅度和频率,外测 频时可作频率计使用,该系列具有优良的幅频特性,方波 上升<50nS,所有电性能指标达到国外同类产品的水 平。外型精巧、美观。 2MHz函数信......
产品描述
UTG9002C 2MHz函数信号发生器是优利德UNI-TUT品牌的G9000C系列中的一款函数发生器。UTG9002C函数信号发生器能产生正弦波、方波、三 角波、脉冲波、锯齿波等波形,频率范围宽,高达的频率可达到10MHz(其它型号),具有直流电平调节,占空比调节,VCF功能,具有 TTL电平输出,可同时显示输出信号、幅度和频率,外测 频时可作频率计使用,该系列具有优良的幅频特性,方波 上升<50nS,所有电性能指标达到国外同类产品的水 平。外型精巧、美观。2MHz函数信号发生器广泛适用于工厂、学校、科研单位等在生产 和科研中使用。UTG9002C注意事项有四点:1、 把仪器接入AC电源之前,应检查AC电源是否和 仪器所需的电源电压相适应。2、 仪器需预热10分钟后方可使用。3、 请不要将大于10V (DC+AC)的电压加至输出端 和脉冲端。4、 请不要将超过10V的电压加至VCF端。
UTG9002C使用方法
1、将仪器接入AC电源,按下电源开关
2、按下所需选择波形的功能开关
3、当需要脉冲波和锯齿波时,按入R/P开关,调节 占空比,此时R/P指示灯亮,频率+10,其它状态时 关掉。
4、当需小信号输出时,按入衰减器。
5、调节幅度至需要的输出幅度。
6、调节直流电平偏移至需要设置的电平值,其它状态 时关掉,直流电平将为零。
7、当需要TTL信号时,从脉冲输出端输出,此电平将 不随功能开关改变。

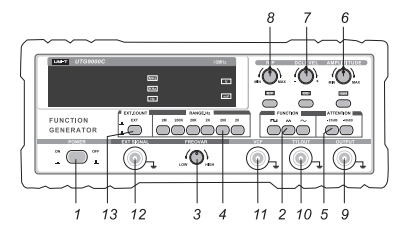

需要了解的面板按键及功能
1、电源开关(POWER)按入开
1、电源开关(POWER)按入开
2、功能开关(FUNCTION):波形选择
正弦波
方波和脉冲波(具有占空比可变)
三角波和锯齿波(具有占空比可变)
3、频率微调FREQ VAR:频率复盖范围10倍
4、分档开关(RANGE-HZ): 2Hz~2MHz / 5Hz~5MHz/lMHz~10MHz,分六档选择。
5、衰减器(Am可选择OdB、20dB、40dB、60dB衰减。
6、幅度(AMPLITUDE):幅度可调
7、直流偏移调节(DC LEVEL):当开关按入时,直流电平为-10V〜+10V连续可调 当开关按出时,直流电平为零
8、占空比调节(R/P):当开关按出时,占空比为50%~50%。当开关按入时,占空比为10%〜90%内连续可调。 频率+10
9、输出(OUTPUT):波形输出端
10、TTL电平(TTL OUT):只有TTL电平输出端。幅 度3. 5Vp-p (UTG9003C 是 POWER OUT:功率输出)
11、VCF:控制电压输入端。(UTG9003C是TTL OUT: TTL波形输出)
12、EXT SIGNAL :外测频输入
13、EXT:测频方式(内/外)
UT9002C技术指标 | |
基本功能 | 量程 |
上限频率 | 2 MHz |
函数波形 | 正弦波,方波,三角波,脉冲波,锯齿波等。 |
频率 | 0.2Hz~2MHz |
频率误差 | ≤±1% |
测幅误差 | ≤±5% |
幅度(zui大) | 25Vρ-ρ |
功率≥ | 3Wρ-ρ |
衰减器 | 20dB+40dB |
直流电平 | -10V~+10V |
显示 | 幅度,频率 |
占空比 | 10%~90% |
正弦失真 | ≤2% |
上升时间 | ≤50ns |
VCF | 100:1 |
TTL | 有 |
LED显示 | 4位频率显示,3位幅度显示。 |
一般特征 | |
机身颜色 | 象牙白+灰色 |
机身重量 | 约2.5kg |
机身尺寸 | 320(深)×240(宽)×100(高)mm |
标准配件 | Q9双夹线,电源线 |
标准包装 | 彩箱,中文说明书 |
标准包装数量 | 6台 |
标准包装尺寸 | 660(长)×410(宽)×600(高)mm |
标准包装毛重 | 约18kg |
