PFOTEK SD-100 100KN电子万能材料试验机
PFOTEK SD-100 电子万能材料试验机 通常也叫电脑控制电子万能试验机，材料测试的技术方案主要为用于金属材料和非金属材料，包括复合材料的拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、保载试验、松弛试验、往复试验等等静态力学的性能分析测试与研究，可以自动求取包括ReH、ReL、Rp0.2、Rp0.5、Fm、Rt、Rm、E、At等参数在内的试验数据，并且可以根据标准GB、ISO、DIN、ASTM、JIS等国际相关标准和中国境内的标准进行试验和提供数据。......
产品描述

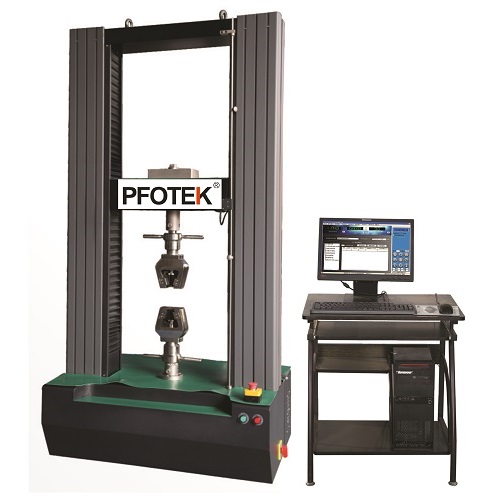

PFOTEK SD-100 电子万能材料试验机通常也叫电脑控制电子万能试验机，材料测试的技术方案主要为用于金属材料和非金属材料，包括复合材料的拉伸试验、压缩试验、弯曲试验、剪切试验、剥离试验、撕裂试验、保载试验、松弛试验、往复试验等等静态力学的性能分析测试与研究，可以自动求取包括ReH、ReL、Rp0.2、Rp0.5、Fm、Rt、Rm、E、At等参数在内的试验数据，并且可以根据标准GB、ISO、DIN、ASTM、JIS等国际相关标准和中国境内的标准进行试验和提供数据。SD-100 电子万能材料试验机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、薄膜、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
PFOTEK SD-100 电子万能材料试验机可执行以下标准：GB/T228-2010《金属材料 室温拉伸试验方法》、GB/T7314-2007《金属材料 室温压缩试验方法》、GB/T232-2010《金属材料 弯曲试验方法》、GB/T16491-2008《电子式万能试验机》、GB/T2611-2007《试验机 通用技术要求》
机械结构形式：SD-100 电子万能材料试验机主机架主要由底座、两根固定横梁、一根移动横梁、四根立柱和两根丝杠构成门式框架结构。进口交流伺服电机作为动力源，电机的转动通过同步齿形带减速装置带动滚珠丝杠旋转，从而带动了移动横梁的上升和下降；移动横梁上安装有进口负荷传感器，横梁的移动即可完成对试样的拉伸。本机造型美观，稳定性好，刚性大，控制精度高，工作效率高，噪音低，节能环保。
控制及测量系统：SD-100 电子万能材料试验机采用先进的全数字闭环控制系统实现了对主机的自动控制，电脑实时控制试验过程及试验曲线的动态显示，并进行数据处理。试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，性能达到国际先进水平。实现了等速位移、等速变形、等速试验力等的闭环控制。试验过程中，可灵活改动试验速度及试验方法，以使试验方案更加灵活、更加方便；多层保护：具有软件和硬件两级保护功能，可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护方式；三路高速24位A/D转换通道，有效码值分辨率高达可达30万分之一，实现了内外不分档，且全程分辨率不变；
采用USB或串口通讯，数据传输稳定可靠，抗干扰能力强；采用三路脉冲信号捕获通道（三路脉冲信号分别位移和大变形信号），并且采用目前较为先进的四倍频技术，使有效脉冲数量放大四倍，大大提高了信号的分辨率，高达捕获频率为5MHz；一路伺服电机数字驱动信号，PWM输出的高达频率为5MHz，很低为0.01Hz。
控制及测量系统的技术优势
控制及测量系统的技术优势
全数字闭环控制系统是我公司很新研发的新一代试验机专业控制系统，它采用了当前国际较为先进的伺服电机专业控制芯片和多通道数据采集处理模块，保证了系统采样的一致性和高速有效的控制功能，确保了系统的先进性。系统设计上尽量使用硬件模块，保证了产品的稳定可靠。
高效专业的控制平台：DSC是专用于自动控制的IC，内部是DSP+MCU的组合。它集成了DSP运算速度快和MCU对I/O口控制能力强的优点，其整体性能明显优于单纯的DSP或32位单片机。其内部集成了硬件的电机控制所需模块，例如：PWM，QEI等。使系统的关键性能完全由硬件模块保证，保证了系统的安全平稳运行。
以硬件为基础的并行采样模式：系统的另一亮点是采用了专用ASIC芯片，通过ASIC芯片可对试验机各传感器信号实现同步采集。实现真正以硬件为基础的并行采样模式，避免了以往对各传感器通道分时采样造成的载荷和变形不同步的问题。位置脉冲信号硬件滤波功能：“光电编码器位置捕获模块采用专用硬件模块，内置24级滤波器，对采集的脉冲信号进行整形滤波，避免了位置脉冲捕获系统因干扰脉冲的出现而造成错误计数，更有效的保证了位置精度，使位置脉冲捕获系统能稳定可靠的工作。控制功能底层实现：专用ASIC芯片分担了采样、状态监控等一系列外围工作，而通讯等相关工作由内部硬件模块实现，所以DSC更能专注于控制PID计算等主体工作，不仅更加可靠，而且控制的响应速度更快，从而使我们的系统由控制板很底层运算就完成了PID调整与控制输出，真正实现了闭环控制在系统底层完成。
软件的性能特点
用户界面支持Windows 98、Windows Me、Windows XP，实时曲线显示及处理，图形图像化，软件结构模块化，数据的存储和处理基于MS-ACCESS数据库，便于与OFFICE等办公软件连接。用户权限分级管理模式：用户登陆后，系统根据其权限开放相应的操作功能模块。超级管理员具有高达权限，可进行用户权限管理，给不同操作员授权不同的操作模块。拥有强大的试验管理功能，试验单位可根据需求任意设定。可根据不同的标准编辑相应的试验方案，试验时只要选择相应的试验方案，即可根据标准要求完成试验，并输出满足标准要求的试验报告。试验过程及设备状态实时显示，如：设备运行状态、程序控制运行步骤、引伸计是否切换完成等。
强大的曲线分析功能：可选择负荷-变形、负荷-时间等多种曲线，实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比，遍历曲线，试验曲线上的任意段可进行局部放大分析，并且支持在试验曲线上显示和标注各特征点，还可以在曲线上自动或手动取点进行对比分析，标注了特征点的曲线亦可以在试验报告中打印输出。试验数据自动存储，避免因意外造成的试验数据丢失。具有试验数据模糊查询功能，可根据不同的条件快速查找所完成的试验数据和结果，实现试验结果再现，还可将不同时间或批次进行的同一试验方案的数据合并打开，进行对比分析。数据备份功能还可将之前存储的数据另行保存和查看。
MS-ACCESS数据库保存格式与软件的扩展能力：试验机软件的核心是基于MS-ACCESS数据库，可与Office办公软件接口，将报告存储为WORD格式或EXCEL格式；另外使原始数据得以开放，用户可通过数据库查阅原始数据，便于材料研究，充分发挥测量数据的效能。
选配件可以加引伸计可自动求取ReH、ReL、Rp0.2、Rp0.5、Fm、Rt、Rm、E、At等试验参数，参数可自由设定，并能打印所作的图形。
可设定屈服后去掉引伸计功能：试验机软件自动判断，在试样屈服结束后将变形切换为位移采集，并在信息栏中提醒用户“变形切换结束，可以去掉引伸计”。自动返回：移动横梁可自动返回试验初始位置。自动校准：负荷、伸长可按所加标准值自动标定。 量程模式：全量程不分档
1）模块单元：多种附件灵活互换，模块化的电气硬件便于功能扩展和维修；2）自动切换：试验过程中显示曲线根据试验力和变形量大小自动变换量程。
测量参数
1.较大试验力： 100kN（可另加配传感器来扩展测力范围）
2.准确度等级： 0.5级
3.试验力测量范围： 0.4%～100%FS（满量程）
4.试验力示值误差： 示值的±0.5%以内
5.试验力分辨率： 较大试验力的±1/300000
全程不分档，且全程分辨率不变
6.变形测量范围： 0.2%～100%FS
7.变形示值误差： 示值的±0.5%以内
8.变形分辨率： 较大变形的1/200000，高达可达1/300000
9.位移示值误差： 示值的±0.5%以内
10.位移分辨率： 0.025μm
控制参数
1.力控速率调节范围：0.005～5%FS/s
2.力控速率控制精度：
速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
3.变形速率调节范围：0.005～5%FS/s
4.变形速率控制精度：
速率＜0.05%FS/s时，为设定值的±2%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
5.位移速率调节范围：0.001～500mm/min
6.位移速率控制精度：
速率＜0.5mm/min时，为设定值的±1%以内，
速率≥0.5mm/min时，为设定值的±0.2%以内。
其它参数
1.有效试验宽度： 550mm
2.有效拉伸行程： 800mm（可根据用户需求定做）
3.有效压缩行程： 800mm
4.主机外形尺寸（长×宽×高）：（1040×800×2200）mm
5.主机重量： 约1000kg
6.电源： 220V，50Hz，2kW
主机：100kN SD-100 电子万能材料试验机
1.机架：双柱材料试验机一套
2.滚珠丝杠：高精密、无间隙两根
控制及测量系统
1.伺服电机和伺服调速系统一套
2.同步齿形带一套
3.负荷传感器：100kN一只
4.全数字闭环控制及测量系统一套
1）负荷测量系统
2）位移测量系统
3）变形测量系统
5.中文软件
6.手控盒（具有液晶显示屏，可实时显示设备运行状态，试验力和位移，有磁力，可吸附于机架任意位置） 一个
7.商用品牌电脑一台
8.品牌打印机一台
附具（可根据客户需求定制）
1.毡布夹具 ：（试样15*6*2CM）一套
2.压缩夹具：Ф160mm一套
质量保障体系
■ 保修范围：设备由济南测试技术有限公司保修壹年，终身服务。
■ 维护服务：咨询服务：供方随时电话或书面解答产品使用的疑问。故障保修期内，供方4-8小时能为用户作出故障排除方案并通知用户，需派人员到现场的48-96小时到达。保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。
■ 以下情况不属于保修范围：因不正常操作及人为或自然灾害引起的故障或损坏。未经我方同意自行拆卸该机任何部分（如电脑、主机、线路等）造成的损坏。未经我方同意任意安装有病毒软件、任意删除电脑文件或自解注册号使用不能正常工作造成试验机不能工作。
■ 更新服务：用户向公司购买的其他附件只收取材料费和加工费，不索取管理费。终生免费提供设备操作软件的升级服务。
■ 合同执行：签订合同后，双方严格按合同执行，并按时按质交货，需方需按合同付款以确保我公司资金正常运转，要确保合同顺利完成，对此希望需方理解并支持。未按合同付款者，不享受售后服务各条款。
■ 我们的承诺：优良的性价比。核心软硬件技术吸取国际先进技术，并年年升级，顺应国际潮流紧跟市场需要、成熟的机加和精加工配套生产线，可按用户要求完成定型或非标设计，交货迅速。关键部件坚持进口配置，确保可靠的性能质量。完善的售后服务：专门的售后服务队伍，维护工程师常驻各地办事处及维护点，保证迅捷周到的售后服务。本着让一分利争一分信誉的经营宗旨，遵照“无利服务”的售后原则。定期巡视用户，保养维护PFOTEK SD-100 电子万能材料试验机。我们精湛的技术、优良的品质、低廉的价格、完善的服务和贵公司给予我们的关注和支持，必将有愉快和长期的友好合作。
