HKG多级降压低噪音调节阀是川仪在吸收CV3000调节阀技术的基础上自主研发的实用新型阀门，HKG多级降压低噪音调节阀特殊的阀内件设计可实现阀门在高温高压差工况下达到降噪降压的效果。该系列阀门采用多层套筒结构，套筒层数一般为2～6层，高达压差可达7MPa。

HKG多级降压低噪音调节阀原理：当流体介质流经阀体内件时，复杂的节流通道具有较大的阻尼系数，会逐级降低压力和速度，防止对内件的冲蚀。同时声波在节流通道中收缩、膨胀以及摩擦，不断消耗其能量，能很好吸收一定的频率，降低噪音，较大降噪可达30分贝左右。

HKG多级降压低噪音调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构或气缸执行机构，其结构紧凑，输出力大。HKG多级降压低噪音调节阀符合GB/T4213－2008标准。

HKG多级降压低噪音调节阀
阀体形式：直通单座铸造球型阀
公称通径：DN25～350mm
额定CV值：4.0～435
公称压力：PN4.0～6.4MPa，ANSI300～600，JIS20～40K
流体温度：-196～+566℃
连接方式：法兰型 Flanged：FF、RF、RJ、TG、MFM
焊接型 Welded end：SW、BW
阀体材质：SCPH2/WCB，SCPH21/WC6，SCS13A/CF8，SCS14A/CF8M，SCS16A/CF3M
阀内件材质：SUS24，SUS316，SUS316L，SUS410，SUS630，1Cr12WMoV，R.TFE，Inconel 750，Hastelloy C
可调比：25：1
流体特性：线型 Linear，等百分比 EQ%
阀座泄漏量：ANSI Class IV～VI
执行机构：气动薄膜式 HA，气缸活塞式 VP，电子式 EIL，智能式 M8系列

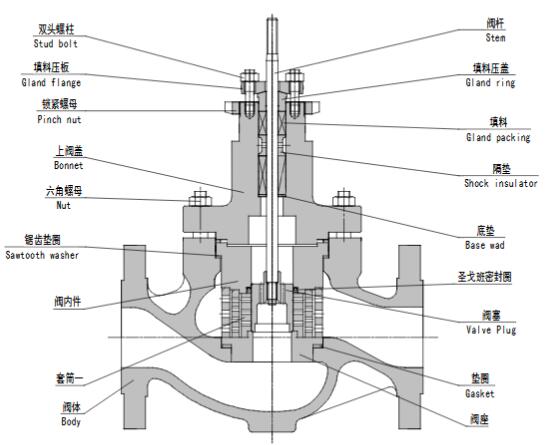

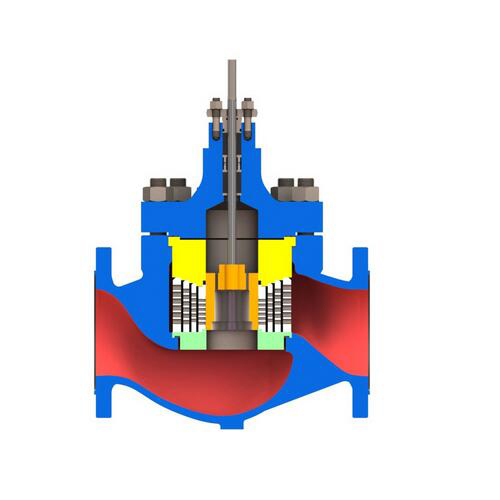

HKG多级降压低噪音调节阀阀体结构
